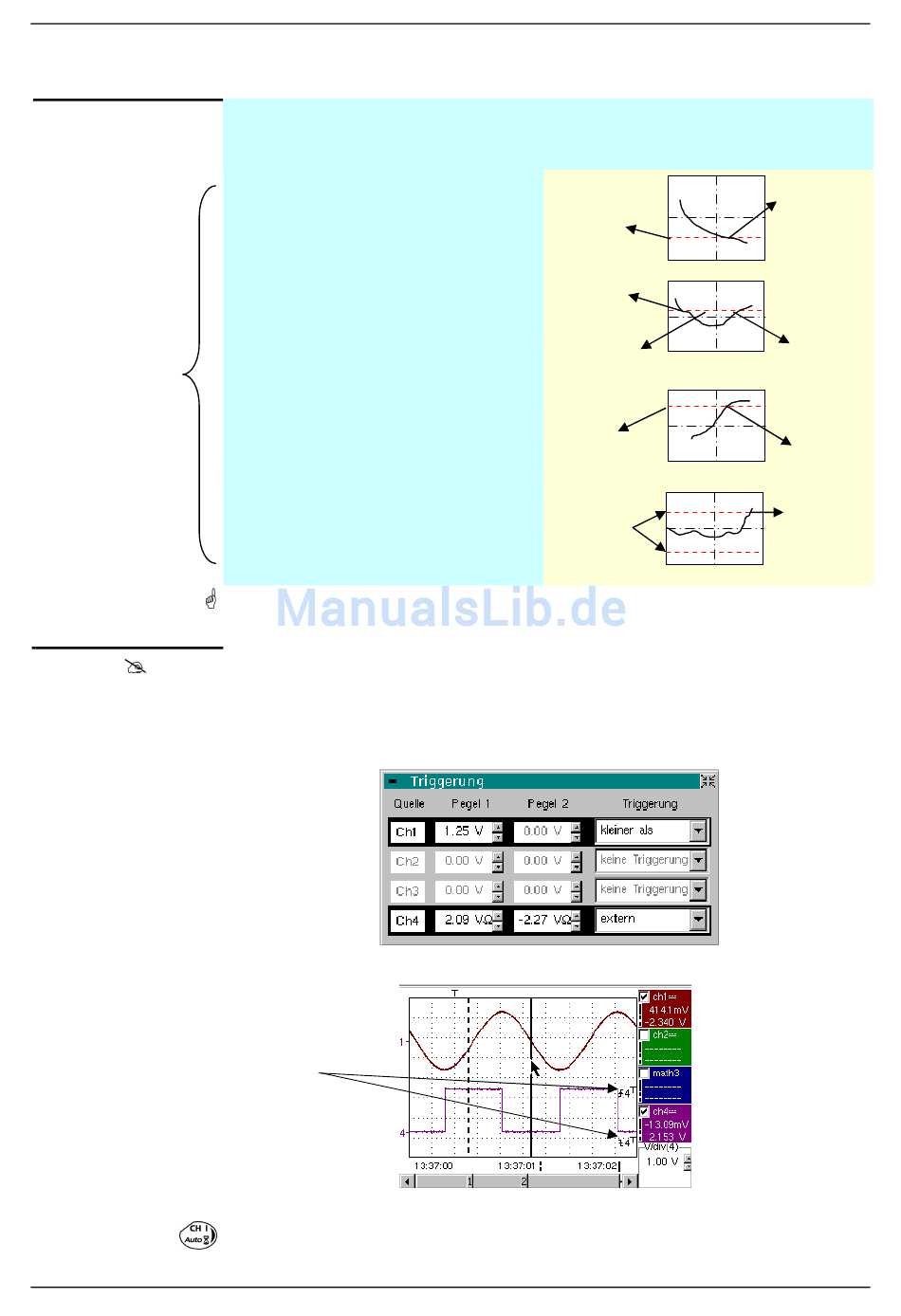

Modus Recorder - Menü "Trigger"
Modus Recorder (Fortsetzung)
Für jeden
Triggertyp wird
die Vor-
Triggerung
überwacht.
Beispiel
SCOPIX
"Keine Triggerung": Wenn sich alle Kanäle in diesem Modus befinden,
zeichnet das Gerät undefiniert auf.
•
"Kleiner als": Die Triggerung
erfolgt, wenn dass Signal unter die
Schwelle absinkt.
•
"Kleiner/größer als": Die
Triggerung erfolgt, wenn dass Signal
über die Schwelle steigt oder unter
die Schwelle absinkt.
•
"Größer als": Die Triggerung
erfolgt, wenn dass Signal über die
Schwelle steigt.
•
"Außerhalb Fenster": Die
Triggerung erfolgt, wenn dass Signal
das von den beiden Schwellen
begrenzte Fenster verlässt.
Eine Hälfte-Abteilungshysteresis wird angewendet, um unzeitgerechte
Auslösungen zu verhindern.
- Der Kanal 1 wird mit einer Triggerung "größer als" und einem Pegel von
1,25 V geregelt.
- Die Kanäle 2 und 3 werden nicht getriggert.
- Der Kanal 4 wird mit einer Triggerung vom Typ "außerhalb" geregelt.
- Die Zeilen der Kanäle 1 und 4 sind markiert: Sie erwarten eine Triggerung.
Symbol
Triggerung
außerhalb für
Kanal 4
Zur Anzeige der Triggerungsbedingungen der verschiedenen Kanäle werden
diese nacheinander mithilfe der Taste links ausgewählt.
Schwelle
Triggerung
kleiner
Schwelle
Schwelle
Schwellen
Triggerung
kleiner
Triggerung
größer
Triggerung
größer
Triggerung:
Das Signal
verlässt das
Fenster.
VII - 141
