Modus Multimeter - Die Tasten
Modus Multimeter (Fortsetzung)

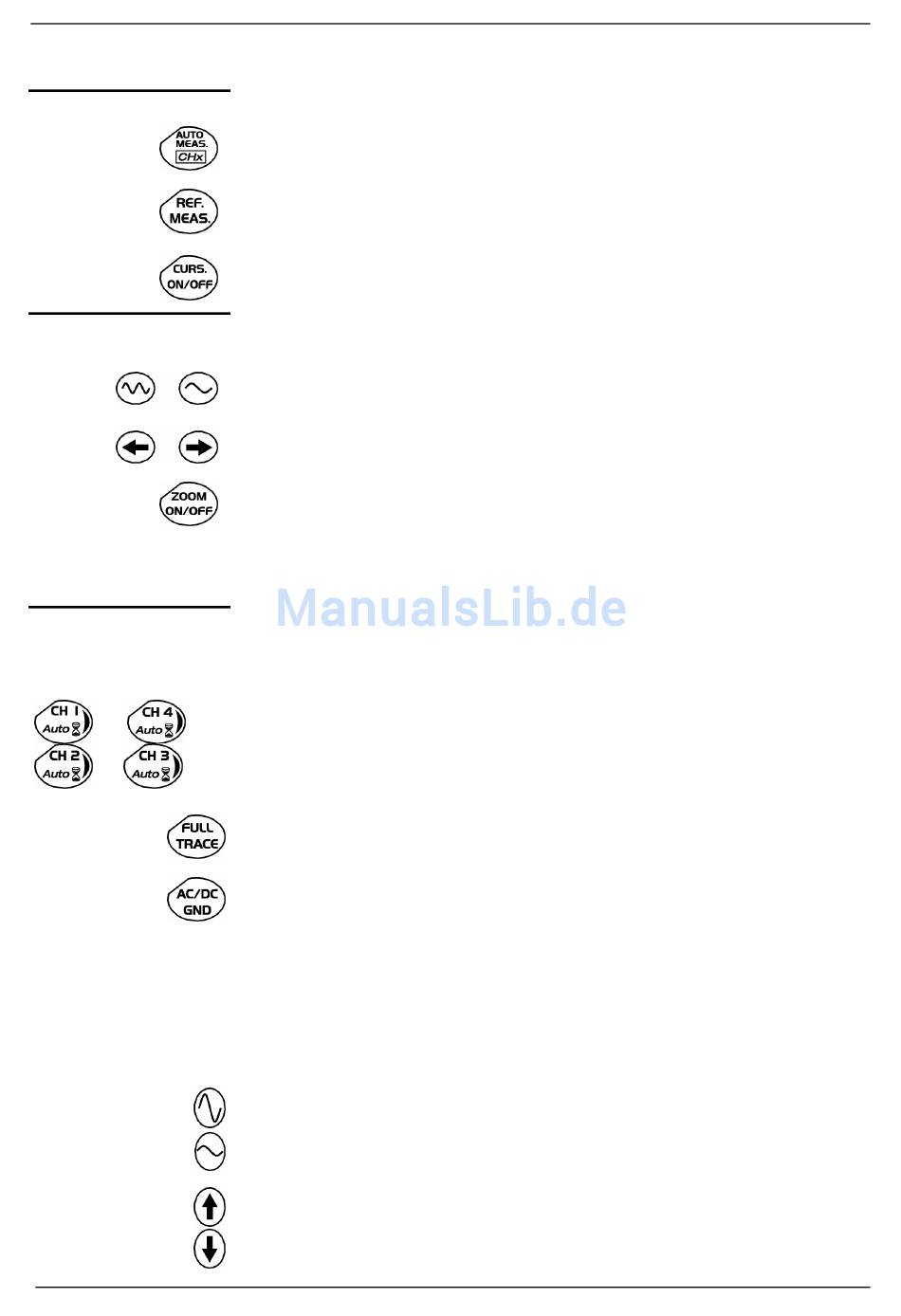

3 Tasten "MEASURE"
3 Tasten oder Tasten-
blöcke "HORIZONTAL"
5 Tasten oder
Tastenblöcke
"VERTICAL"
(∗)
(∗)
SCOPIX
Keine Funktion.
Zum Wechseln der Referenzkurve, auf die sich der Cursor bezieht (mehrmaliges
Drücken).
Keine Funktion.
Dauer der Aufzeichnung im Anzeigefenster:
5', 15', 30', 1 Std., 6 Std., 12 Std., 24 Std.
Keine Funktion.
•
Wenn das Gerät über die Option „EXTENDED ACQUISITION MEMORY"
verfügt, werden durch Drücken dieser Taste die letzten 2.700 auf der Kurve
aufgezeichneten Werte, angezeigt ; durch weiteres Drücken dieser Taste
werden die 27.000 Werte des Erfassungsspeichers aufgerufen.
•
Wenn das Gerät nicht über diese Option verfügt : hat diese Taste keine
Funktion.
Das Gerät verfügt über genauso viele unabhängige Multimeter wie Kanäle im
Modus "Oszilloskop" (2 oder 4).
Gleiche Funktion wie im Modus "Oszilloskop".
Durch langes Drücken wird die automatische Auswahl des Messbereichs
(Autorange) bestätigt/aufgehoben
Der Kanal wird angezeigt und ausgewählt.
(∗) nur beim OX 7204
Keine Funktion.
Ist ein Kanal aktiviert und ausgewählt, ermöglicht diese Taste die Änderung
der Eingangskopplung des Kanals. Durch mehrmaliges Drücken wechselt die
Kopplung von AC auf DC und auf AC+DC.
Die Kopplung wird im Multimeter-Fenster des entsprechenden Kanals
angegeben.
Bei Auswahl von Ohmmeter, Durchgangsmesser, Kapazitätsmesser,
Bauelemente-Test oder Temperaturmessung auf Kanal 1 hat diese Taste
keine Funktion. Die Eingangskopplung kann bei diesen Funktionen nicht
eingestellt werden.
Manuelle Auswahl des Messbereichs
Bei aktivem Modus Autorange ist die manuelle Auswahl nicht in Funktion:
Autorange schaltet das Gerät automatisch auf den Messbereich, der dem
Eingangssignal am besten entspricht.
Keine Funktion.
.
V - 103
