Metrix SCOPIX III OX 7042 Bedienungsanleitung Seite 94

Modus Oszilloskop (Fortsetzung)
Anschluss Konfig.
USB
RS 232
Geschwindigkeit
Format
Parität
Stoppbits
Protokoll
IV - 94

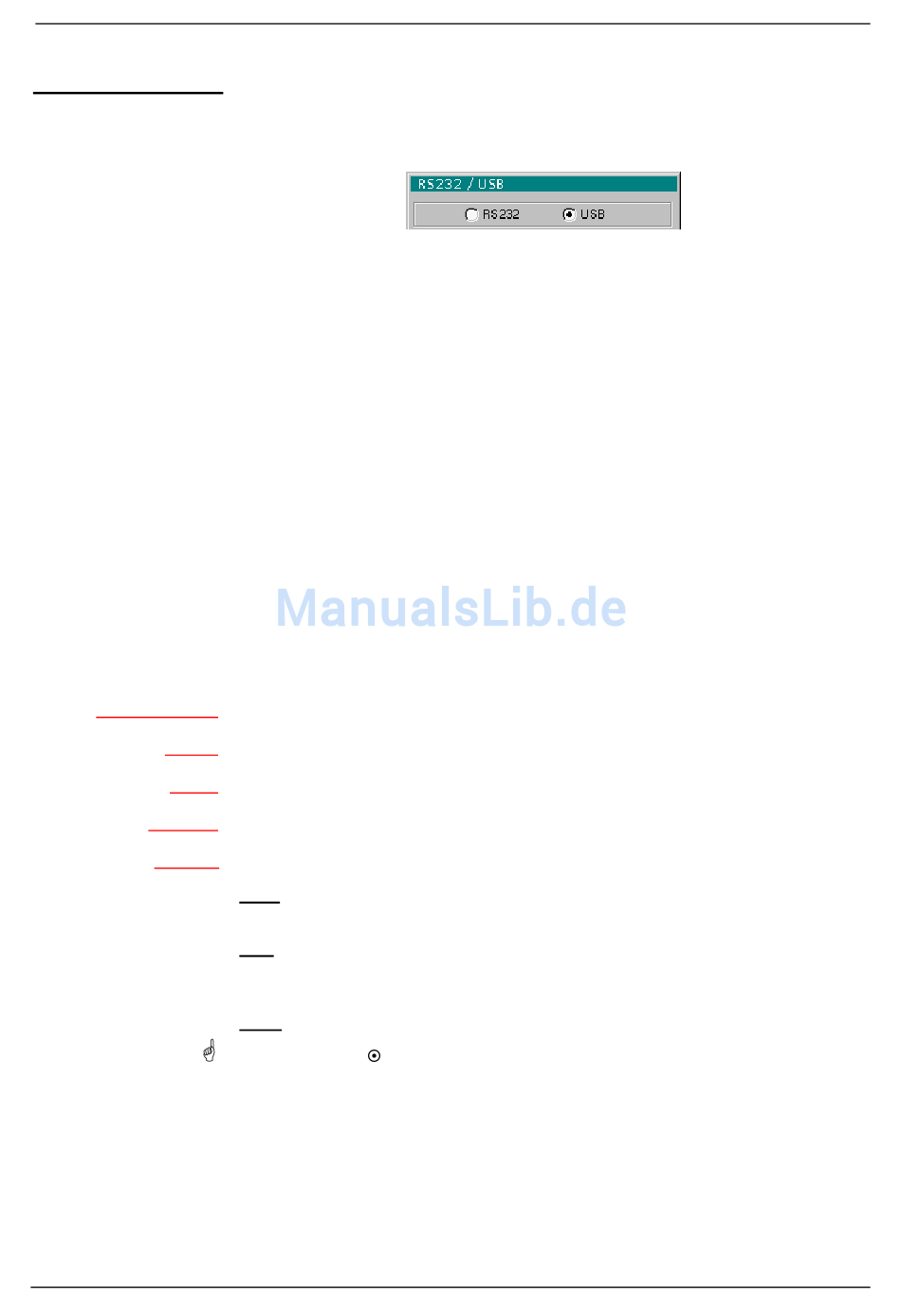

Im Fenster „USB/RS232" die Schaltfläche USB-Kabel aktivieren.
Diese Schnittstelle verwendet den Anschluss (USB / RS232 / ETHERNET) auf
der rechten Seite des Geräts. Dazu ist ein Kabel HX0084 erforderlich.
Das Kabel HX0084 gewährleistet die Umwandlung des Formats RS232 aus
dem Gerät in das USB-Protokoll. Nach der Installation, auf dem Host-PC, des
auf der mitgelieferten CD verfügbaren Treibers, kann die Kommunikation mit
dem Gerät über einen „Virtuellen COM-Port" (VCP) erfolgen.
Sie müssen den virtuellen COM-Port des Host-PCs wie folgt konfigurieren:
Bits pro Sekunde
Datenbits
Paritä
Stoppbits
Flusssteuerung
Im „USB / RS232, Netzwerk" Fenster, „USB-Kabel" nicht aktivieren.
Diese Schnittstelle verwendet den Anschluss (USB / RS232 / ETHERNET) auf
der rechten Seite des Geräts. Es ist ein Verbindungskabel des Typs RS232 /
SUBD9 (HX0042) oder ein USB/RS232 Adapter (HX0084) erforderlich
Übertragungsgeschwindigkeit:
Länge des Wortes:
Parität:
Anzahl der Stoppbits:
Verwaltungsmodus des Seriellen Anschlusses:
Hard Hardware: das Protokoll wird über die RTS- und CTS-Leitungen
der Schnittstelle RS232 erstellt.
Soft Software: Verwendung der Zeichen X AN und X AUS um das Senden
und Empfangen von Meldungen zu erfassen (vereinfachter Anschluss
„3 Drähte").
ohne Keine Protokollsteuerung.
• Das Symbol " " markiert die gewählte Option.
• Die Änderung einer Option erfolgt mit dem Stift.
Modus Oszilloskop - Das Menü "Tool"
460800
8 Bits
keine
1
Materiell
von 300 bis 115.200 Baud
7 oder 8 Bit.
gerade, ungerade oder keine Parität (ohne)
1 oder 2 Stoppbits
SCOPIX
