Modus Oszilloskop - Die Anzeige
Modus Oszilloskop (Fortsetzung)
2. Steuerbereich
SCOPIX
In diesem Bereich werden folgende Parameter angezeigt:
•
die Parameter für jeden Kanal und jede Kurve: Anzeige, Empfindlichkeit,
Kopplung, Bandbegrenzung, vertikale Skala, Funktion, Zoom
•
der Wert der Zeitbasis, das Vorhandensein eines Zooms und der Wechsel
des Darstellungsbereichs des Signals (FFT)
•
die aktive Einstellung des zuletzt gewählten Elements:
der Triggerpegel
die zeitliche Position des Triggers
der Wert für den Offset eines Kanals
die Position X & Y eines Cursors
•
die Anzeige der Uhrzeit, wenn keine Einstellung geändert wurde
•
die Anzeige des Akkuzustands
•
eine Steckdose, wenn das Gerät an das Netzteil angeschlossen ist
Kontrast
Licht
25.0 %
73,0 %
•
Die Bestätigung der Kanäle und Funktionen erfolgt mithilfe des Stifts oder
der Tasten.
•
Das Symbol " " zeigt an, ob ein Kanal, eine Funktion oder der Modus FFT
gewählt wurde.
•
Die Einstellungen der Zeitbasis (oder der Frequenz) und des Werts des
aktiven Parameters können über eine Taste UP/DOWN neben der Anzeige
des aktuellen Werts durchgeführt werden.
•
Nach einer Änderung der Zeitbasis wird die entsprechende Abtastfrequenz in
den Einstellbereich übertragen.
•
Wird der Stift auf die Parameter eines Kanals oder den Wert der Zeitbasis
gesetzt, können direkt die zugehörigen Menüs geöffnet werden:
- Empfindlichkeit/Kopplung und vertikale Skala für die Kanäle
- Vertikale Skala für die Funktionen
- Quelle, Triggermodus und RUN/STOP für die Zeitbasis

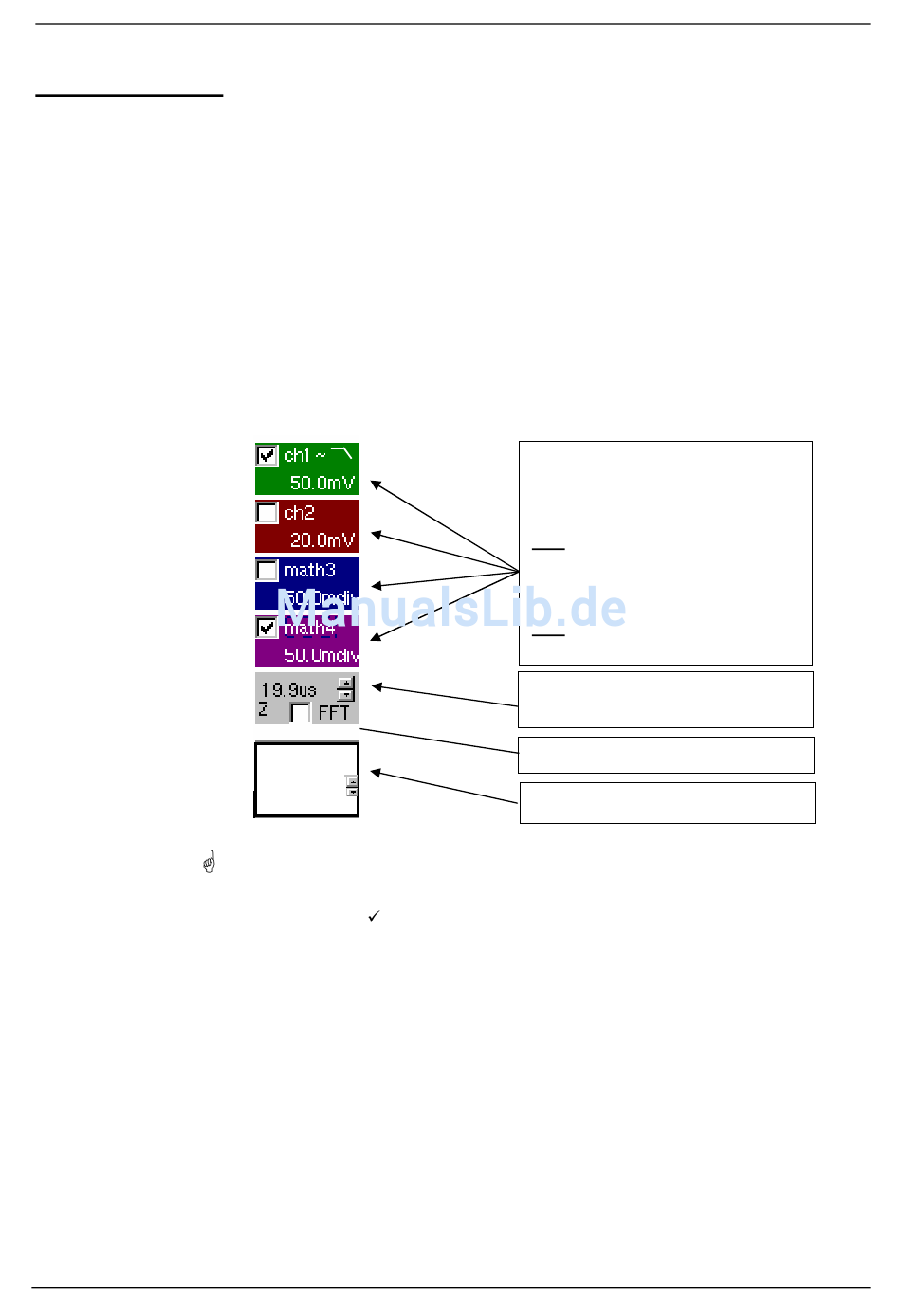

Anzeige der Kurvenparameter (in der
Farbe der Kurve):
Gültigkeit, Kopplung, Bandbegrenzung,
Empfindlichkeit
Anzeige des ZOOM-Modus
oder
Anzeige der Parameter der Math
Funktionen (in der Farbe der Kurve):
Gültigkeit, Wert einer Einteilung
Anzeige des ZOOM-Modus
oder
Anzeige der Speicher (M): Gültigkeit
Wert des Koeffizienten der Zeitbasis
(s/div) im Modus Oszilloskop oder der
Frequenz (Hz/div) im Modus FFT
Wechsel des Darstellungsbereichs des
Signals (Auswahl FFT)
Anzeige und Anpassung der zuletzt
gewählten Einstellung
