Modus Oszilloskop (Fortsetzung)
Funktionsdefinition
(Fortsetzung)
Dateien
C1MULC2 .FCT
SQUARE .FCT
IV - 64
Enthält die Liste der vom Bediener gespeicherten Funktionen (.FCT) sowie
zwei vordefinierte Dateien.
Die Auswahl eines Funktionsnamens mit dem Stift (Funktionsname in blau)
ermöglicht die Übertragung der Definition dieser Funktion in die dafür
vorgesehenen 2 Zeilen.
Mit dem Pfeil kann die Liste der gespeicherten Funktionen geöffnet werden.
Die Funktion kann mithilfe der Tabelle der verwendbaren Zeichen mit
Verknüpfung der Kurven ch1 bis ch4 geändert werden.
Dieses Menü enthält auch die beiden vordefinierten Funktionen:
C1MULC2.FCT und SQUARE.FCT

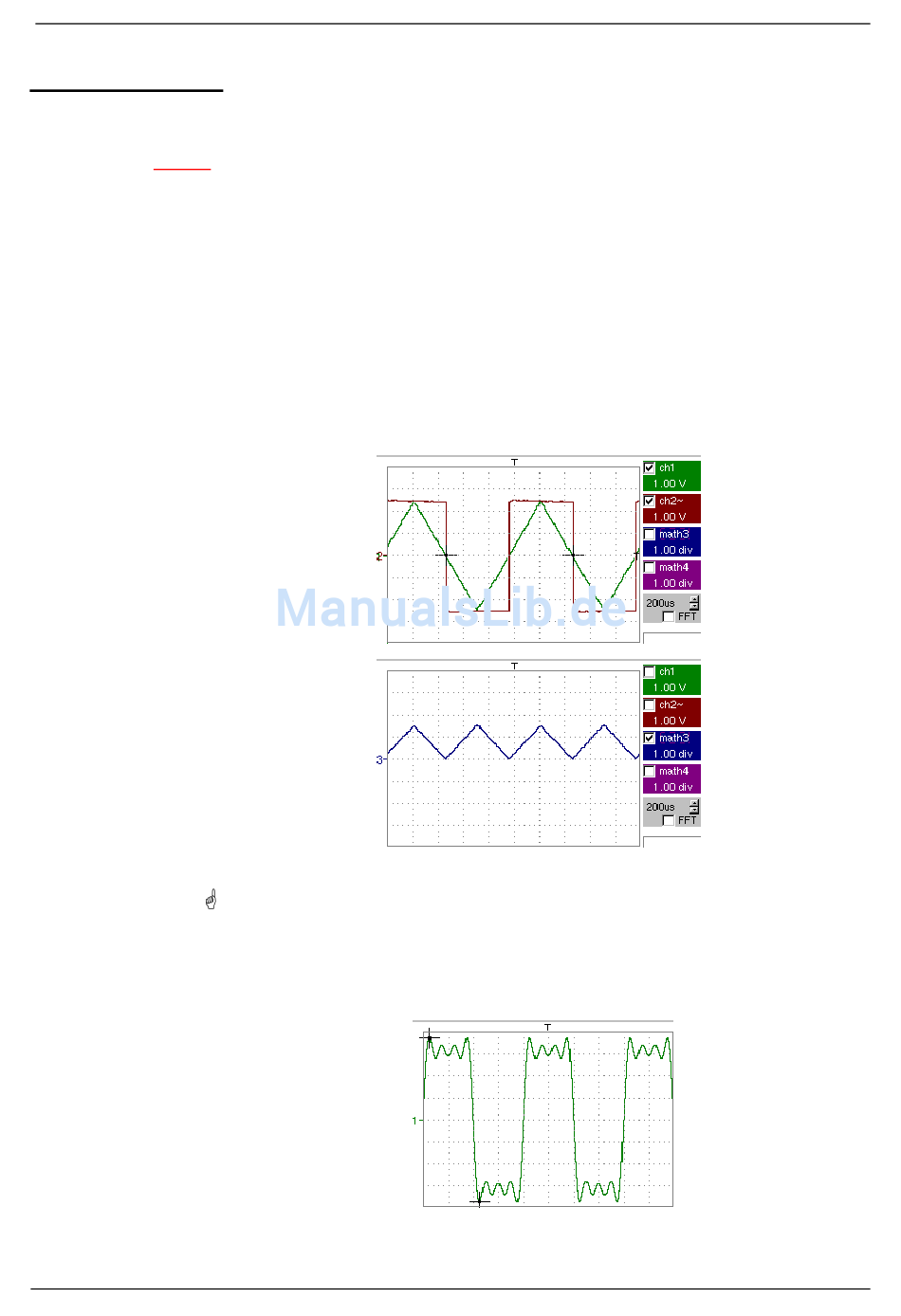

Produkt von 2 Kurven mit Anpassung der Skala:
math3 = ch1*ch2/divv(4) = C1MULC2.FCT
Der Faktor divv(4) wird zur Optimierung der Darstellung verwendet, wenn die
Quellensignale eine ausreichende Dynamik aufweisen (> 6 Teilungen) und
keine Überschreitung vorliegt.
Definition eines Rechtecksignals ausgehend von den 4 ersten Harmonischen
einer Fourierreihenentwicklung.
math3 = (sin(pi*t/divh(2)) + sin(3*pi*t/divh(2))/3 + sin(5*pi*t/divh(2))/5
+ sin(7*pi*t/divh(2))/7)*divv(4)
Modus Oszilloskop - Menü "Vertikal"
math3 = SQUARE.FCT
