Modus « Oberschwingungsanalyse » - Menüs « Anzeige », « Messung », « Speicher », « Tool » und « Hilfe »
Modus Oberschwingungsanalyse (Fortsetzung)

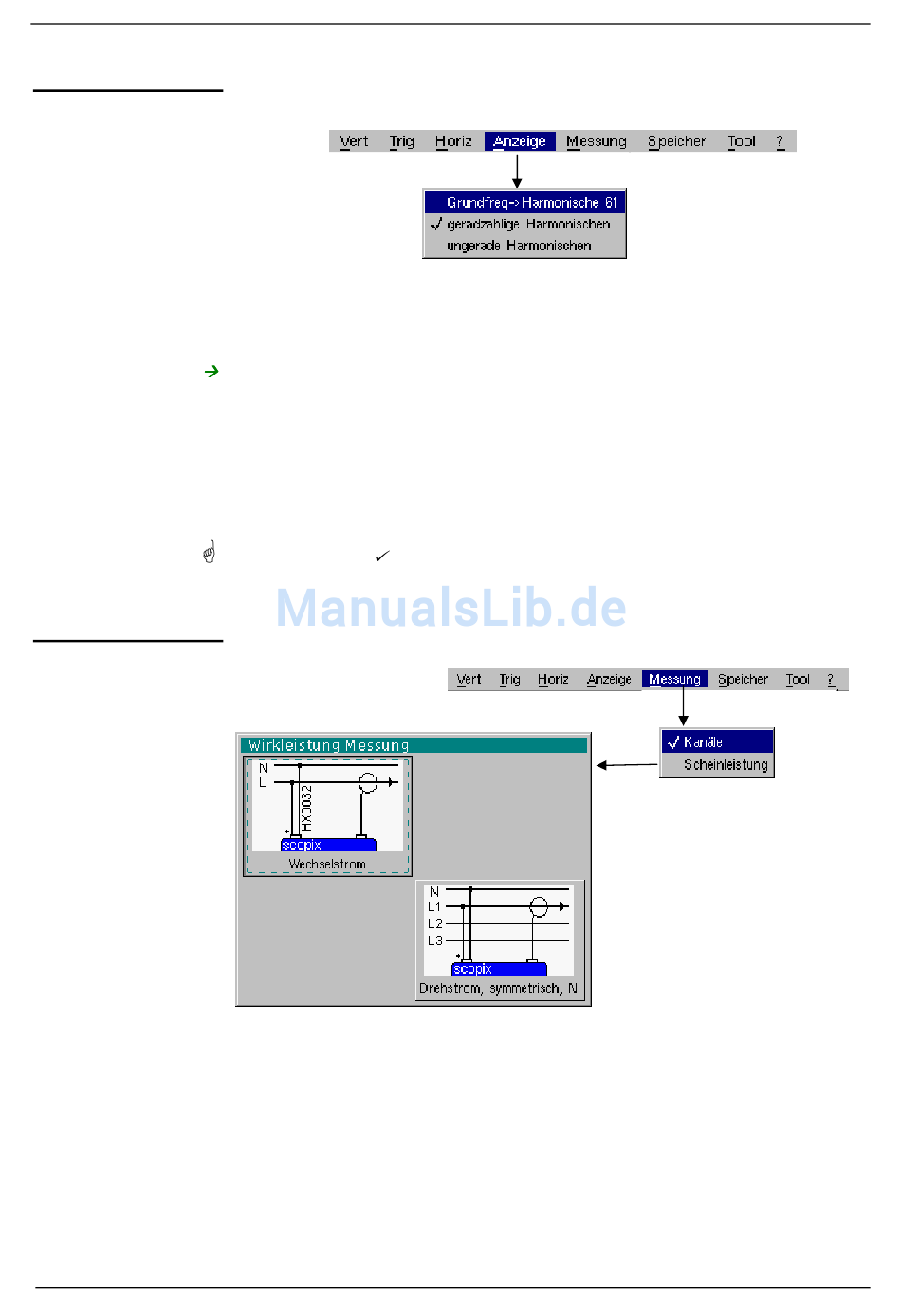

Menü "Anzeige"
Grundschwingung
Harmonische 16
Geradzahlige
Harmonische
Ungeradzahlige
Harmonische
Menü "Messung
Kanäle
Scheinleistung
SCOPIX
Mit diesen Menüs kann die Zusammensetzung der "Harmonischen" des
gewählten Signals oder der gewählten Signale unterteilt in 3 Gruppen
angezeigt werden.
Anzeige der Grundschwingung und der 15 ersten "Harmonischen"
Anzeige der Grundschwingung und der geradzahligen "Harmonischen"
Anzeige der Grundschwingung und der ungeradzahligen "Harmonischen"
Die Auswahl wird in der entsprechenden Zusammensetzung angezeigt.
• Das Symbol " " unterhalb der Grundschwingung (F) oder einer der 31
Harmonischen zeigt die ausgewählten Schwingungen an.
• Die Auswahl wird bei einer Änderung der Anzeige beibehalten.
Die Oberschwingungen und die verbundenen Werte werden auf den
aktivierten Kanälen dargestellt.
Die Oberschwingungen und die verbundenen Werte werden über die
Leistung angezeigt.
Wenn Sie diese Option wählen, erscheint ein Fenster, um Ihnen die
Kanäle anzuzeigen, die für die Strom- und Spannungswerte verwendet
wurden.
VI - 125
