Modus Oberschwingungsanalyse (Fortsetzung)

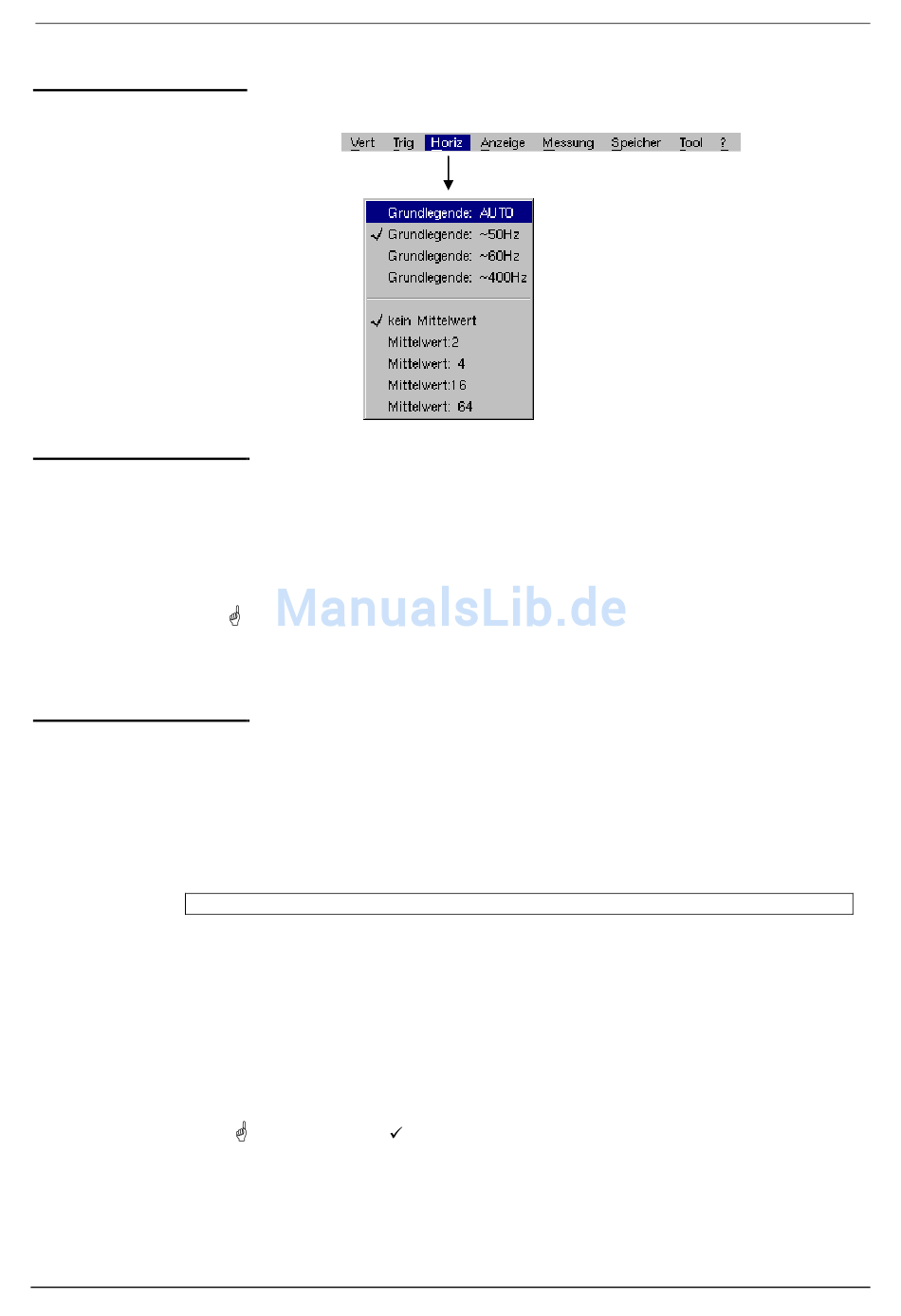

Menü "Horiz"
Grundlegende: AUTO
Grundlegende: ∼ ∼ ∼ ∼ 50Hz
Grundlegende: ∼ ∼ ∼ ∼ 60Hz
Grundlegende: ∼ ∼ ∼ ∼ 400Hz
Kein Mittelwert
Mittelwert: 2
Mittelwert: 4
Mittelwert: 16
Mittelwert: 64
Pixel
V - 124
In dem Modus „automatische Prüfung der Grundfrequenz" analysiert
das Gerät das Signal des Bereiches [40Hz 1kHz].
Wenn diese Prüfung fehlschlägt, haben Sie die Möglichkeit dem Gerät
eine der drei vorgegebenen Frequenzen anzugeben. Das Gerät sucht
also den Grundwert um die Zentralfrequenz herum.
Insbesondere ermöglicht die manuelle (näherungsweise) Angabe der
Signalfrequenz die Analyse der Zusammensetzung des Spektrums, bei
der die Grundschwingung nicht den höchsten Amplitudenrang hat
(Bsp.: Motorsteuerungen über Frequenzänderungen).
Zur Verbesserung der Anzeige kann ein Mittelwertskoeffizient
verwendet werden.
Dies ermöglicht zum Beispiel die Dämpfung von zufälligem Rauschen
auf einem Signal.
Die Berechnung erfolgt gemäß der folgenden Formel:
= Abtastung * 1/Mittelwertskoeffizient + Pixel
N
mit:
•
Abtastung: Wert der neuen Abtastung, die mit der Abszisse t
erfasst wurde
•
Pixel N: Ordinate des Pixels der Abszisse t auf dem Display im
Moment N
•
Pixel N-1: Ordinate des Pixels der Abszisse t auf dem Display im
Moment N-1
Das Symbol „ " zeigt den gewählten Mittelwertskoeffizienten an.
Modus Oberschwingungsanalyse - Menü "Horizontal"
(1-1/Mittelwertskoeffizient)
N-1
