Modus Recorder - Menü "Anzeige"
Modus Recorder (Fortsetzung)
Fehlern

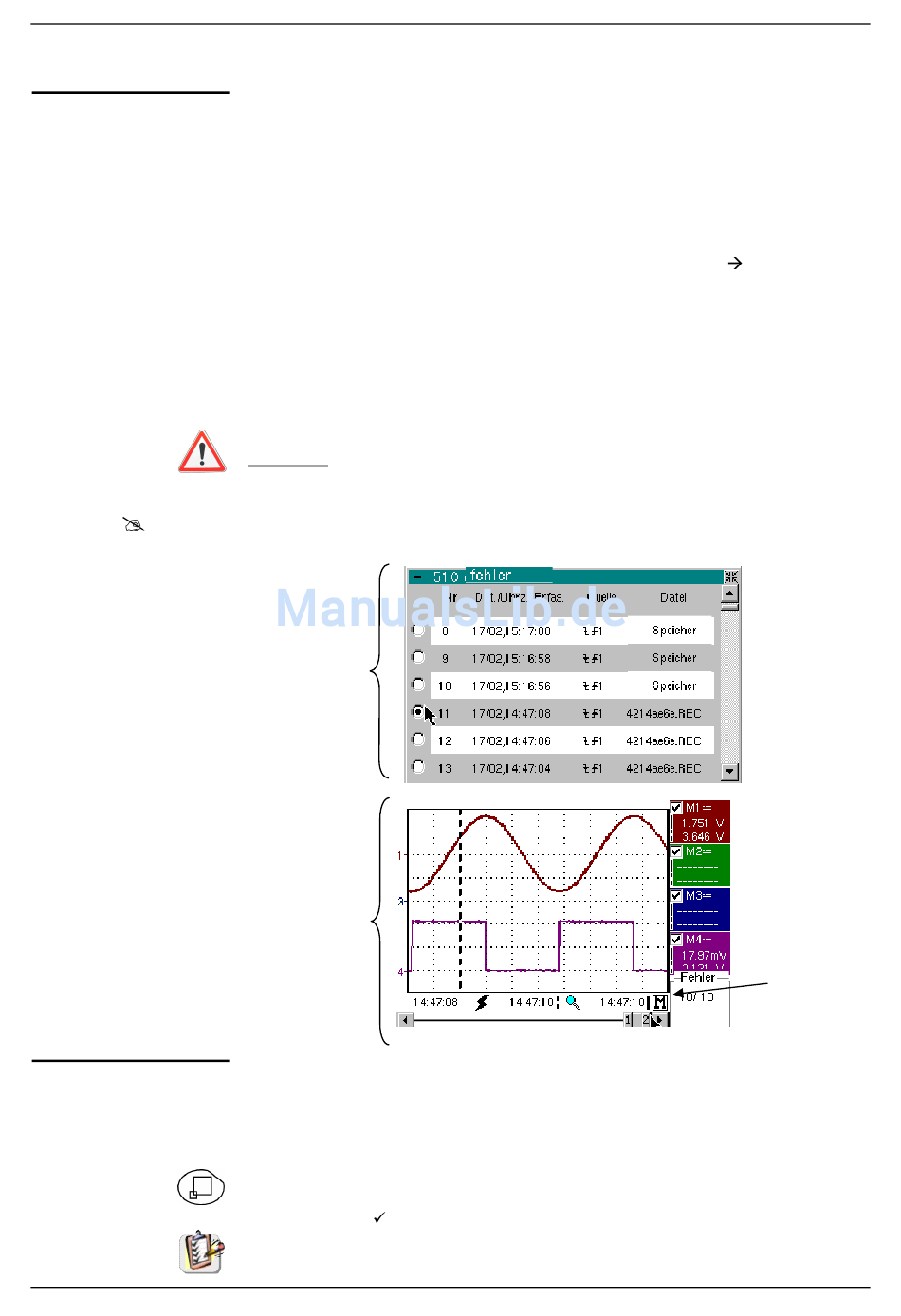

Beispiel
Anzeige des Fehlers Nr.
11 mit dem Hauptcursor
auf dem Triggerpunkt
und dem Hilfscursor auf
der zuletzt erfassten
Abtastung.
Der Recorder befindet
sich in der
Speicheranzeige. Um zur
Normalanzeige
zurückzukehren, ist Abruf
".REC" im Menü
Speicher zu deaktivieren.
Vollbild
SCOPIX
Die Suche von Fehlern erlaubt eine Untersuchung der aufeinander folgenden
Aufzeichnung im Modus Fehlererfassung (Speicherung) oder Erfassung in
Dateien (.REC).
Alle Dateien mit der Erweiterung ".REC" werden analysiert und jeder Fehler
wird angezeigt. Wird einer dieser Fehler ausgewählt, wird er auf dem
Bildschirm angezeigt. Der Hauptcursor wird auf den Triggerpunkt dieses
Fehlers fixiert und der Hilfscursor auf die rechtes Seite des Bildschirms
gesetzt: Das Fenster kann aufgerufen werden über: Anzeige
In diesem Fenster stehen mehrere Informationen zur Verfügung:
• Titel:
Gesamtzahl der im Speicher vorhandenen Fehler
• Nr.:
Nummer des Fehlers
• Datum/Uhrz. Erfassung: Datum (Tag, Monat) und Uhrzeit der Erfassung
• Quelle:
Symbol des für diesen Fehler verwendeten Triggertyps
• Datei:
Name der Datei, in der der Fehler gespeichert ist
Der Ausdruck "Speicher" im Dateinamen bedeutet, dass der Fehler im
flüchtigen Speicher gespeichert wurde. Wenn Sie eine andere Datei als
"Speicher" aufrufen, gehen alle Fehler in der Datei "Speicher" verloren.
Nach einer Erfassung in Dateien erlaubt die Option "Fehler" die Analyse der
verschiedenen Aufzeichnungen:
Auswahl des
Fehlers Nr. 11 in
der Datei:
4214ae6e.REC.
Seine Triggerquelle
ist "außerhalb
Fenster".
Er wurde am 17.
Februar um
14:47:08.
Umschaltung vom Anzeigemodus "Normal" auf den Anzeigemodus "Vollbild"
und umgekehrt.
Das Display wird so aufgeteilt, dass die Kurvenverläufe optimal angezeigt
werden können: Nur die Standardeinstellungen und die Möglichkeit zur
Anzeige des Fensters der automatischen Messungen bleiben.
• Die Funktion "Vollbild" löst dieselbe Aktion aus wie die Taste links.
• Das Symbol " " zeigt an, dass der Modus Vollbild aktiviert ist.
Diese Funktion kann auch durch doppeltes Berühren des Anzeigebereichs der
Kurve mit dem Stift aufgerufen werden.
Fehler.
Das Symbol
M erinnert
daran, dass
der Recorder
einen
Speicher
(.REC)
anzeigt.
Siehe S.116.
VII - 147
