Modus Oszilloskop (Fortsetzung)

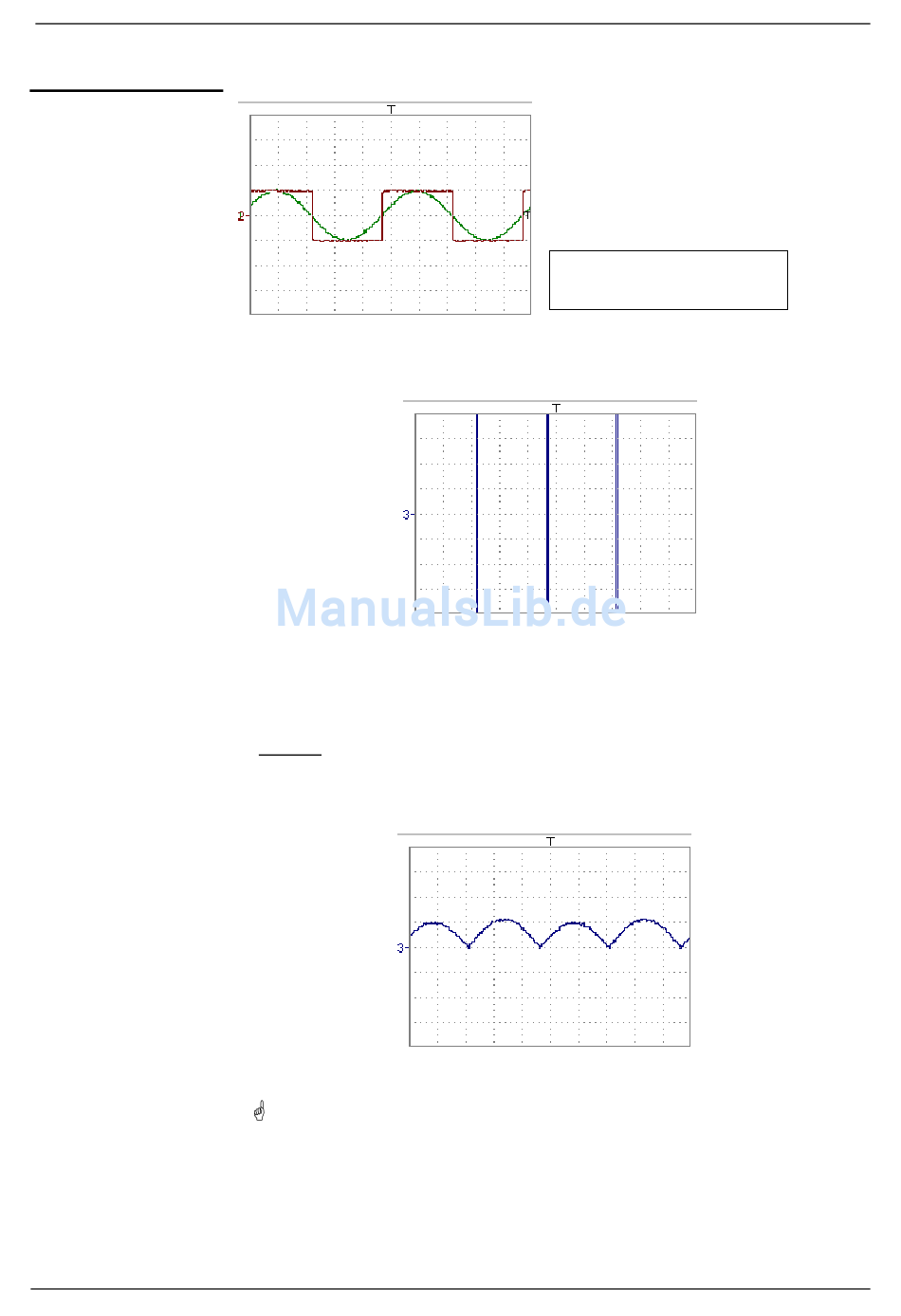

Beispiel 2
Multiplikation von
zwei Kurven
IV - 60
Vamp ch1 = 2 vertikale Teilungen
Vamp ch2 = 2 vertikale Teilungen
- math3 = ch1*ch2
Wie bei der Addition der Kurven kann hier eine noch größere
Überschreitung oben und unten festgestellt werden.
Diese Überschreitung ist auf die dynamische Vergrößerung von Zahlen bei
einer Multiplikation zurückzuführen. Um dies zu vermeiden und das
Ergebnis zu normalisieren, verwenden Sie die Funktion divv ().
Beispiel: Ist die Amplitude für CH1 = 2 divv und die Amplitude für CH2 = 2
divv, muss die folgende Funktion benutzt werden, um eine Amplitude von 1
divv zu erreichen:
math3 = (ch1 * ch2) / divv (1)
Das Ergebnis der Multiplikation wird auf dem Display in eine Teilung
umgesetzt.
- Wenn Vamp(ch1) = 8 div und Vamp(ch2) = 8 div, muss das Ergebnis
durch divv(4) geteilt werden, um Vamp(math3) = 4 div zu erhalten.
- Bei der Verwendung von mit Kurven verknüpften mathematischen
Funktionen muss die Dynamik des erzielten Ergebnisses überprüft
werden.
Eine Korrektur des Ergebnisses der Rechenoperationen durch die
mathematischen Funktionen (divv(), divh(), / ...) wird zur Optimierung der
Anzeige auf dem Display empfohlen.
Modus Oszilloskop - Menü "Vertikal"
Empfindlichkeit(ch1) = 5 V/div
Empfindlichkeit(ch2) = 5 V/div
Vamp(ch1) = Vamp(ch2) = 10 V
