Modus Multimeter (Fortsetzung)
4. Bargraph
5. Grafisches Fenster
6. Aktuelle Einstellung
V - 106
Diese Grafiken geben die während der Beobachtungszeit auf den Kanälen
gemessenen Min.- und Max.-Werte an.
Der Bargraph hat die Farbe des zugehörigen Kanals.
Der Nullpegel des Bargraph und der Maßstab sind vom Typ der Messung und
vom Messbereich abhängig.
Eine Änderung des Messbereichs führt zu einer Reinitialisierung des Bargraph
und löscht die Veränderungskurve der Messung.

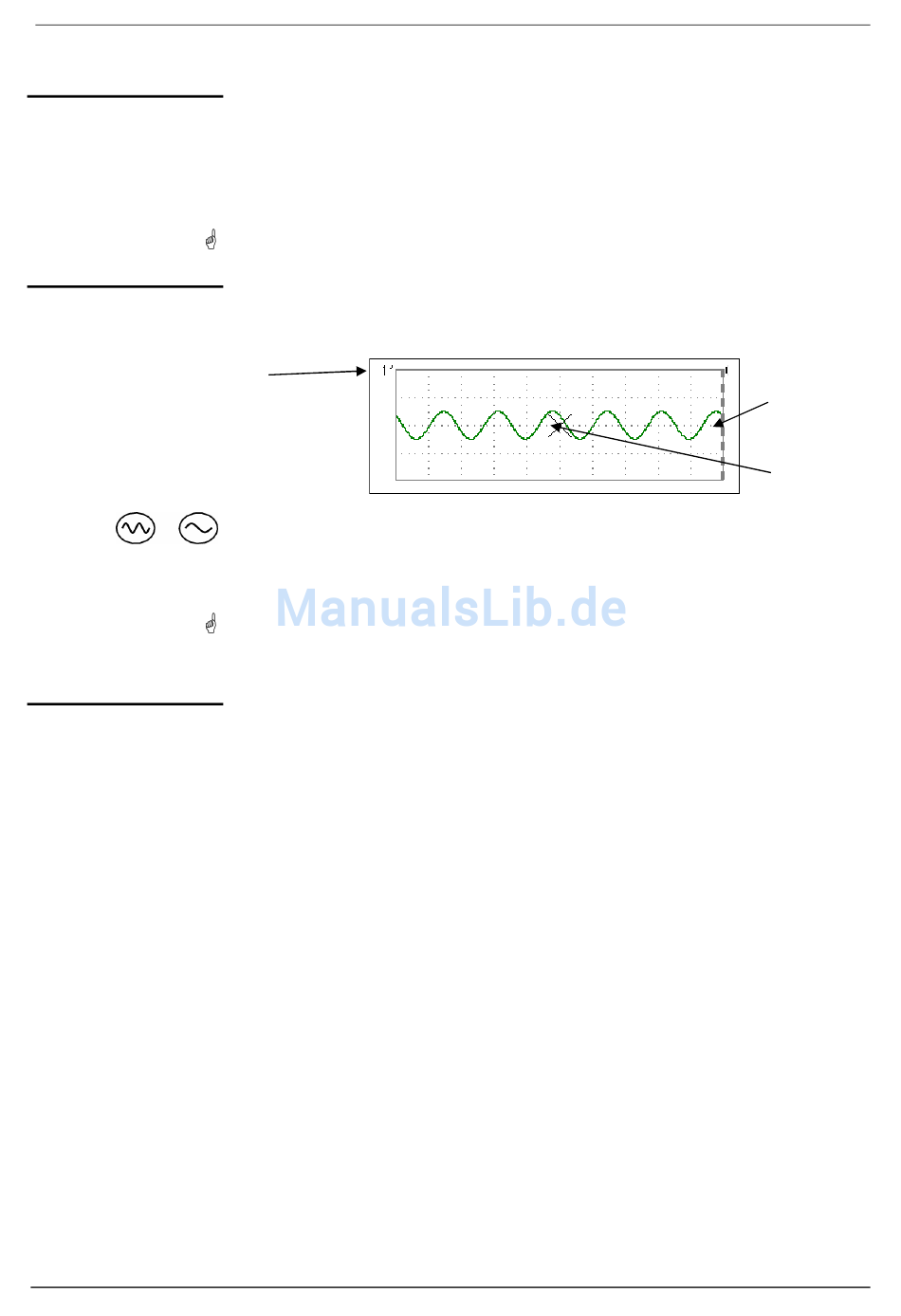

Dieses Fenster zeigt die Veränderung der Messungen als Funktion der Zeit.
Die neusten Messpunkte befinden sich rechts auf dem Display.
Tiefe
des Anzeige-
fensters
Die Tiefe des Fensters, die die Beobachtungsdauer darstellt, kann mit den
Tasten links programmiert werden.
Mögliche Einstellungen : 5', 15', 30', 1 Std., 6 Std., 12 Std., 24 Std, 1 Woche,
1 Monat.
Wenn der Modus ROLL aktiviert ist (siehe §. Menü „HORIZ"), werden die
Kurven ständig aktualisiert. Wenn der Erfassungsspeicher voll ist, werden die
älteren Kurven durch neue ersetzt.
Identisch zum Oszilloskop-Modus: Anzeige und Einstellung des Wertes, des
letzen veränderten Parameters.
Modus Multimeter
- Die Menüs
Letzter
erfasster
Punkt
Cursor
