Metrix SCOPIX III OX 7042 Bedienungsanleitung Seite 74

Modus Oszilloskop (Fortsetzung)

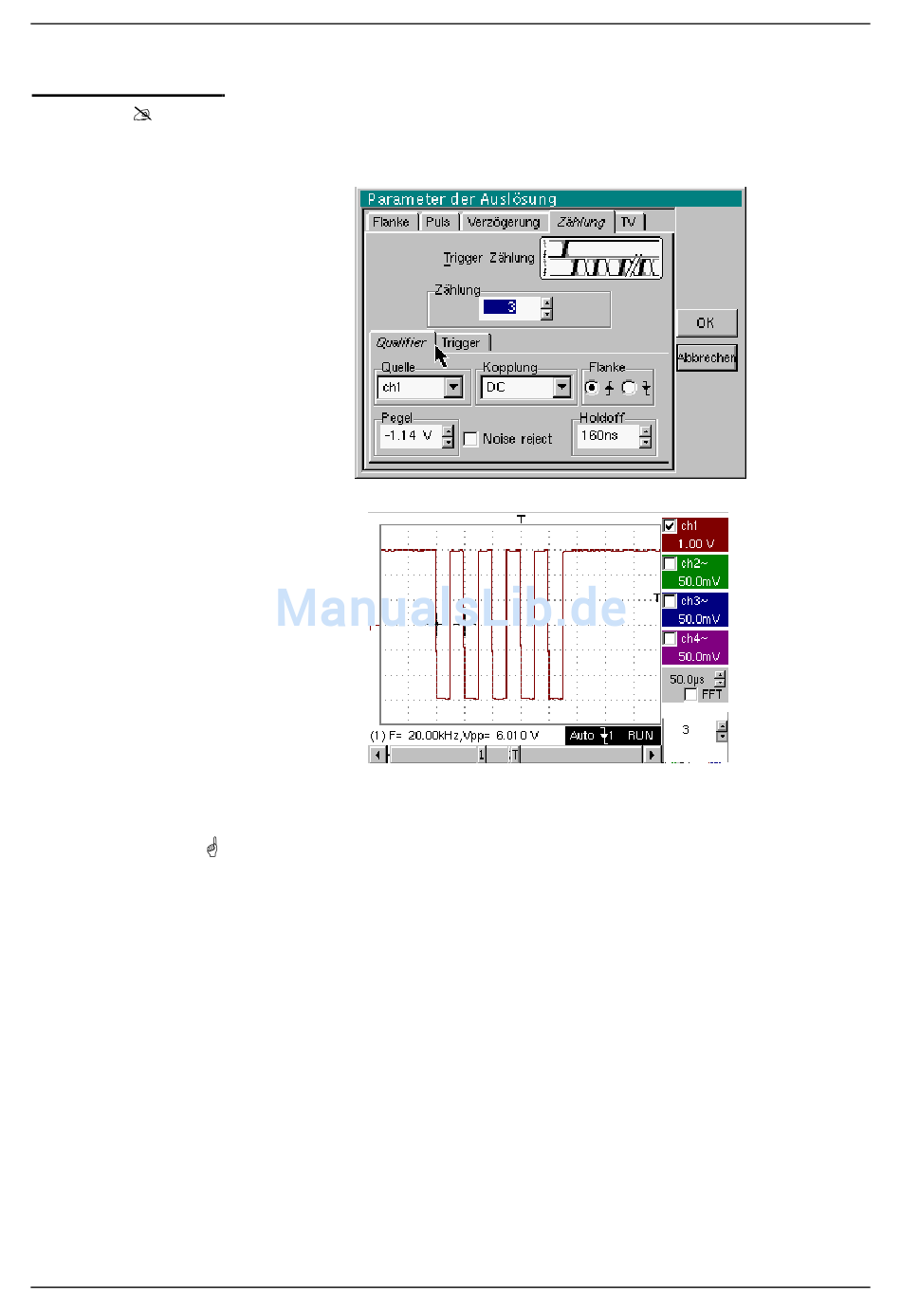

Beispiel
IV - 74
Signal an CH1: Eine Folge von 5 Impulsen der Frequenz 20 kHz bei 6 Vpp mit
Abstand von 500 µs.
Die Auslösung erfolgt auf der abfallenden Flanke.
Die erste Flanke startet den Trigger. Sie wird bei der Zählung nicht
berücksichtigt.
Die Auslösung des Triggers erfolgt auf der dritten abfallenden Flanke der
Impulsfolge.
Das Holdoff stabilisiert das Signal durch Deaktivierung der Auslösung für
40.0 ns.
Modus Oszilloskop - Menü "Trigger"
Trig:Zählung
SCOPIX
