Metrix SCOPIX III OX 7042 Bedienungsanleitung Seite 45

Modus Oszilloskop - Die Tasten
Modus Oszilloskop (Fortsetzung)
Definition der
verwendeten
Ausdrücke

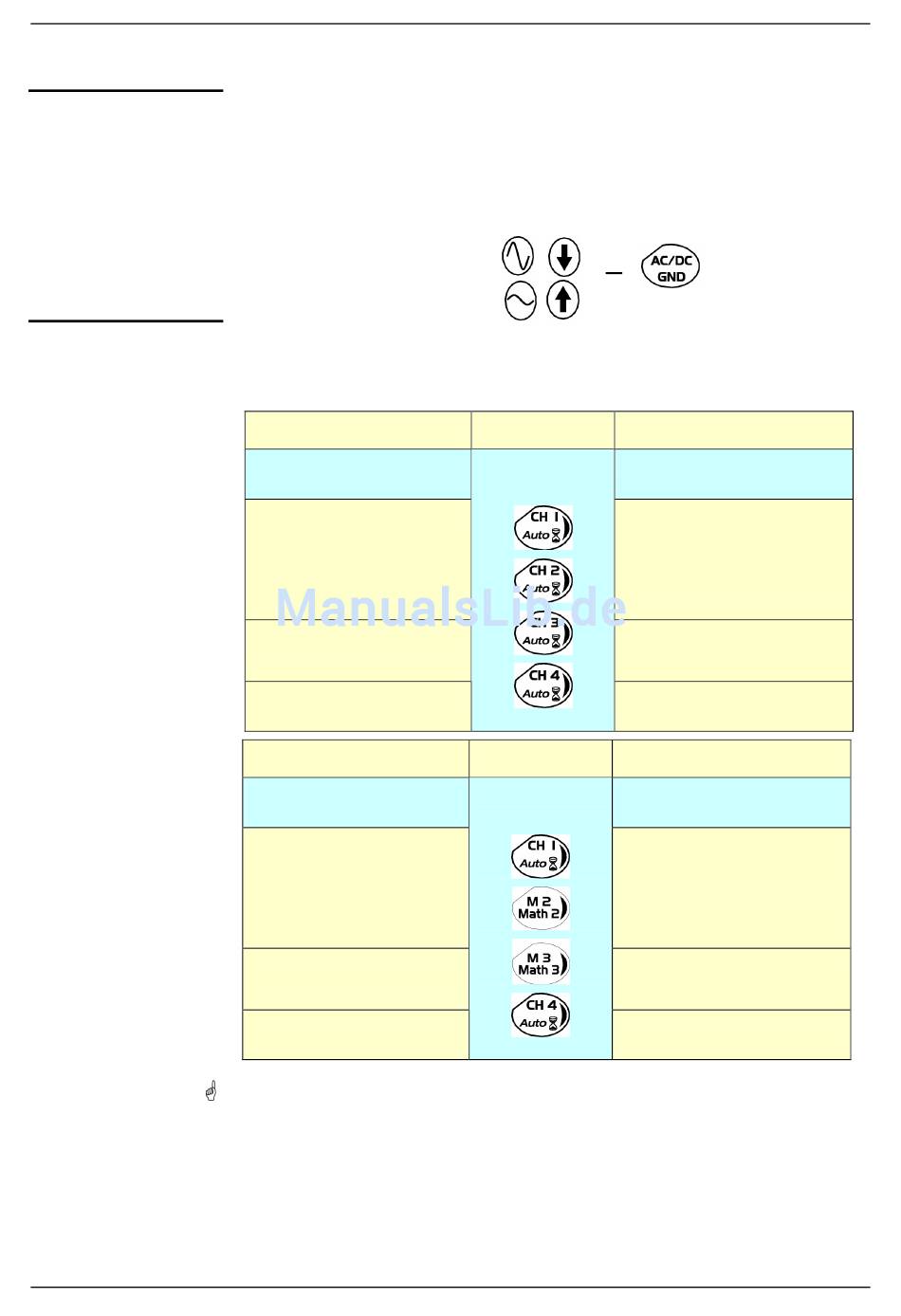

5 Tasten oder
Tastenblöcke
"VERTICAL"
OX 7204
OX 7202
SCOPIX
Bestätigter Kanal:
Angezeigter Kanal:
Ausgewählter Kanal: Genehmigte Parametrierung dieses Kanals über die
Schritt 1
Vor dem Drücken einer der
folgenden Tasten:
Das betroffene Signal wird
nicht angezeigt.
Das betreffende Signal wird
angezeigt aber nicht
ausgewählt.
Das betreffende Signal wird
angezeigt und ausgewählt.
Schritt 1
Vor dem Drücken einer der
folgenden Tasten:
Das betroffene Signal wird
nicht angezeigt.
Das betreffende Signal wird
angezeigt aber nicht
ausgewählt.
Das betreffende Signal wird
angezeigt und ausgewählt.
Durch langes Drücken einer der Tasten CHx wird ein vertikales Autoset
durchgeführt:
•
Es ändert die Empfindlichkeit und die vertikale Positionierung des
betreffenden Kanals.
• Es optimiert die Anzeige durch Aktivierung und Auswahl des Kanals.
•
Es ändert die Zeitbasis nicht.
Genehmigung der Anzeige, Kurve wird nach RUN
angezeigt
Kanal wurde bestätigt, die Kurve wird auf dem Display
angezeigt.
Tasten:
Schritt 2
Drücken auf:
Schritt 2
Drücken auf:
u.
Schritt 3
Nach dem Drücken einer der
vorherigen Tasten:
Das Signal wird angezei gt und
ausgewählt.
Die vertikale Empfindlichkeit
und die vertikale Position
werden dem gewählten Kanal
zugeordnet.
Das Signal wird ausgewählt.
Das Signal wird nach zweimal
Drücken radiert.
Schritt 3
Nach dem Drücken einer der
vorherigen Tasten:
Das Signal w ird angezeigt und
ausgewählt.
Bei CH1 und CH4 werden die
vertikale Empfindlichkeit und
die vertikale Position dem
gewählten Kanal zugeordnet.
Das Signal wird ausgewählt.
Das Signal wird nach zweimal
Drücken radiert.
IV - 45
