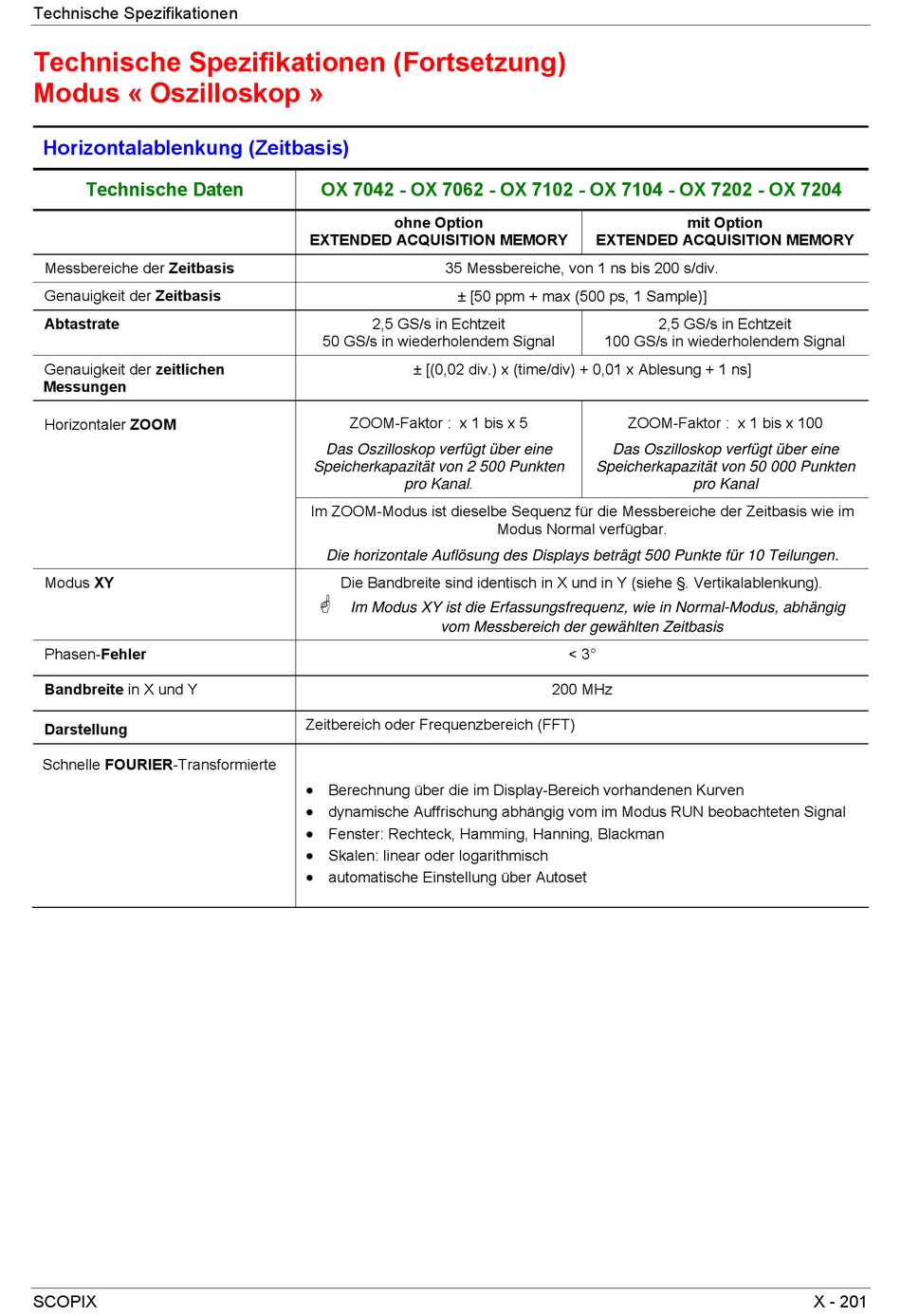

Horizontalablenkung (Zeitbasis) - Metrix SCOPIX III OX 7042 Bedienungsanleitung

Technische Spezifikationen
Technische Spezifikationen (Fortsetzung)
Modus « Oszilloskop »

Horizontalablenkung (Zeitbasis)

Technische Daten
Messbereiche der Zeitbasis
Genauigkeit der Zeitbasis
Abtastrate
Genauigkeit der zeitlichen
Messungen
Horizontaler ZOOM
Modus XY
Phasen-Fehler
Bandbreite in X und Y
Darstellung
Schnelle FOURIER-Transformierte
SCOPIX
OX 7042 - OX 7062 - OX 7102 - OX 7104 - OX 7202 - OX 7204
ohne Option
EXTENDED ACQUISITION MEMORY
35 Messbereiche, von 1 ns bis 200 s/div.
± [50 ppm + max (500 ps, 1 Sample)]
2,5 GS/s in Echtzeit
50 GS/s in wiederholendem Signal
± [(0,02 div.) x (time/div) + 0,01 x Ablesung + 1 ns]
ZOOM-Faktor : x 1 bis x 5
Das Oszilloskop verfügt über eine
Speicherkapazität von 2 500 Punkten
pro Kanal.
Im ZOOM-Modus ist dieselbe Sequenz für die Messbereiche der Zeitbasis wie im
Die horizontale Auflösung des Displays beträgt 500 Punkte für 10 Teilungen.
Die Bandbreite sind identisch in X und in Y (siehe §. Vertikalablenkung).
Im Modus XY ist die Erfassungsfrequenz, wie in Normal-Modus, abhängig
vom Messbereich der gewählten Zeitbasis
Zeitbereich oder Frequenzbereich (FFT)
•
Berechnung über die im Display-Bereich vorhandenen Kurven
•
dynamische Auffrischung abhängig vom im Modus RUN beobachteten Signal
•
Fenster: Rechteck, Hamming, Hanning, Blackman
•
Skalen: linear oder logarithmisch
•
automatische Einstellung über Autoset
EXTENDED ACQUISITION MEMORY
2,5 GS/s in Echtzeit
100 GS/s in wiederholendem Signal
ZOOM-Faktor : x 1 bis x 100
Das Oszilloskop verfügt über eine
Speicherkapazität von 50 000 Punkten
Modus Normal verfügbar.
< 3°
200 MHz
mit Option
pro Kanal
X - 201
