Modus Recorder (Fortsetzung)

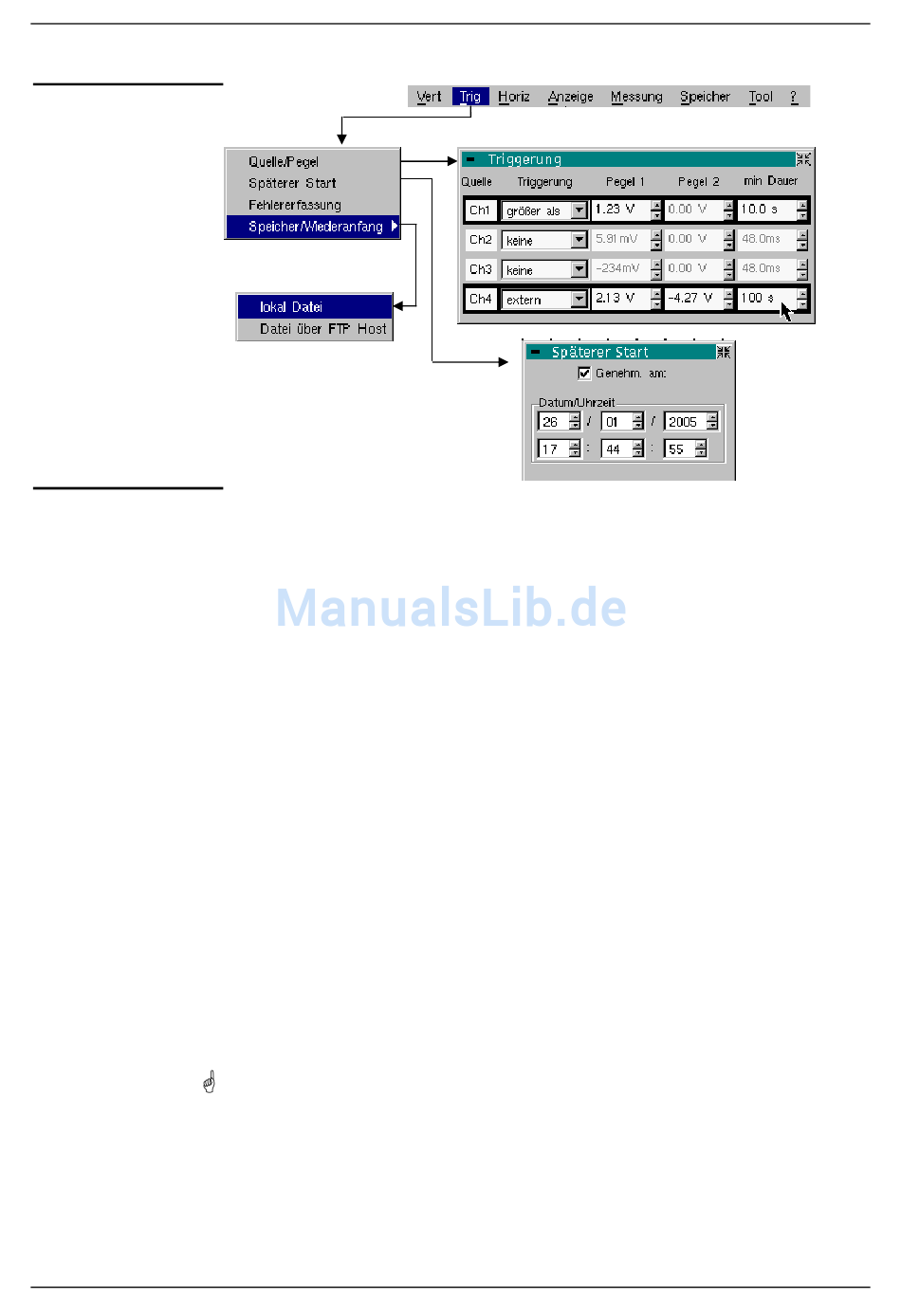

Menü "Trig"
Triggerung
Quelle
Typ
Pegel 1
Pegel 2
min. Dauer
VII - 140
Auswahl der Typen und Pegel der Triggerung für jeden Kanal. Die Triggerung
wird durchgeführt, wenn eine durch eine Zeile in der Tabelle "Triggerung"
beschriebene Bedingung erfüllt ist.
Dieser Triggerpegel muss in der Messdynamik des Kanals definiert werden.
Die Nummer des Kanals.
Der Typ der Triggerung jedes Kanals.
Mehrere Typen sind möglich:
- Keine Triggerung
- "Kleiner als":
- "Größer als":
- Kleiner/Größer
- Außen
Im Modus „Recorder" werden mehrere Bedingungen gleichzeitig überwacht.
Einstellung des Hauptpegels der Triggerung mithilfe des Stifts.
Einstellung des Hauptpegels der Triggerung mithilfe des Stifts.
Diese Registerkarte ist nur aktiv, wenn der Triggertyp „Extern" gewählt ist.
Der Fehler wird festgestellt, wenn die über den Typ und die Pegel festgelegte
Fehlerbedingung für eine in Abhängigkeit von der gewählten Aufzeichnungs-
dauer von 3,2 s bis 670 ks parametrierbare Zeit anliegt (160 µs bis 670 ks,
wenn die Option EXTENDED ACQUISITION MEMORY installiert ist).
Die Triggerpegel werden nach Änderung in den Anzeigebereich für den
aktuellen Wert übertragen. Sie können genau eingestellt werden.
In der Betriebsart „Speichern / Wiederanfang":
•
Wenn keine Auslösequelle aktiviert ist, wird der Inhalt des Speichers
gesichert, sobald der Erfassungsspeicher voll ist, danach wird eine weitere
Erfassung ausgelöst.
•
Anderenfalls: Roll auf Speicherung, die alten Werte gehen verloren, die
neuen werden gespeichert.
Modus Recorder - Menü "Trigger"
