Modus Oberschwingungsanalyse - Die Anzeige
Modus Oberschwingungsanalyse (Fortsetzung)
2. Steuerbereich
3. Statusbereich
Bereich "SIGNAL"
Bereich "Ref.:
Grundschwingung"
oder "Harmonische
X"
4. Menüleiste
SCOPIX
•

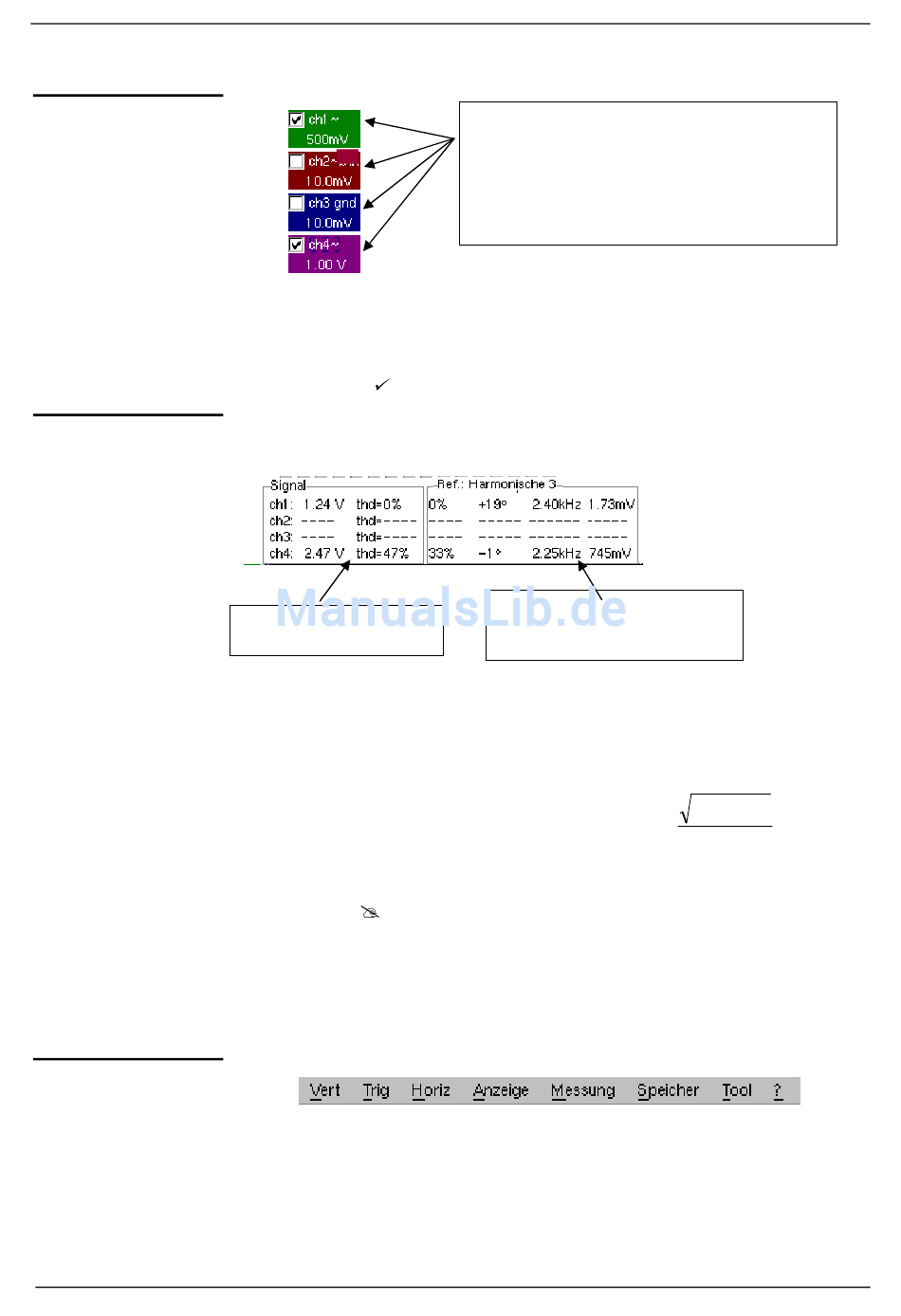

Wenn sich der Zeiger auf den Parametern eines Kanals befindet, können
die zugehörigen Menüs "Empfindlichkeit/Kopplung und "Vertikale Skala"
direkt geöffnet werden.
•
Der Zeiger ermöglicht die Bestätigung der Kanäle.
•
Das Symbol " " zeigt an, ob der Kanal gewählt ist.
Der Statusbereich zeigt die an den Signalen und der gewählten
Harmonischen durchgeführten automatischen Messungen an.
Anzeige der
Informationen zu den
Angabe:
- des aktivierten Kanals oder der aktivierten Kanäle: ch1 bis ch4, (- - -)
wenn der Kanal nicht aktiviert ist
- des Effektivwerts der Spannung (RMS) in V
- der harmonischen Verzerrung (THD) in %.
Anzeige der folgende Angaben für die Grundschwingung oder die gewählte
Harmonische ( Beispiel: Ref. Harmonische 3):
- Wert in % der Grundschwingung
- Phasenverschiebung in ° im Verhältnis zur Grundsch wingung
- Frequenz in Hz
- Effektivwert der Spannung (RMS) in V
Es handelt sich um dieselbe Menüleiste wie im Modus "Oszilloskop"; einige
Menüs sind an den Modus "Oberschwingungsanalyse" angepasst; die
übrigen sind nicht aktiviert.
Anzeige der Kurvenparameter (in der Farbe
der betreffenden Kurve) mithilfe des Stifts:
Gültigkeit
Kopplung
Bandbreitenbegrenzung
Empfindlichkeit
Anzeige von Informationen zur
Grundschwingung oder zur
gewählten Harmonischen
THD
−
2 2
V V
= RMS f
V
f
