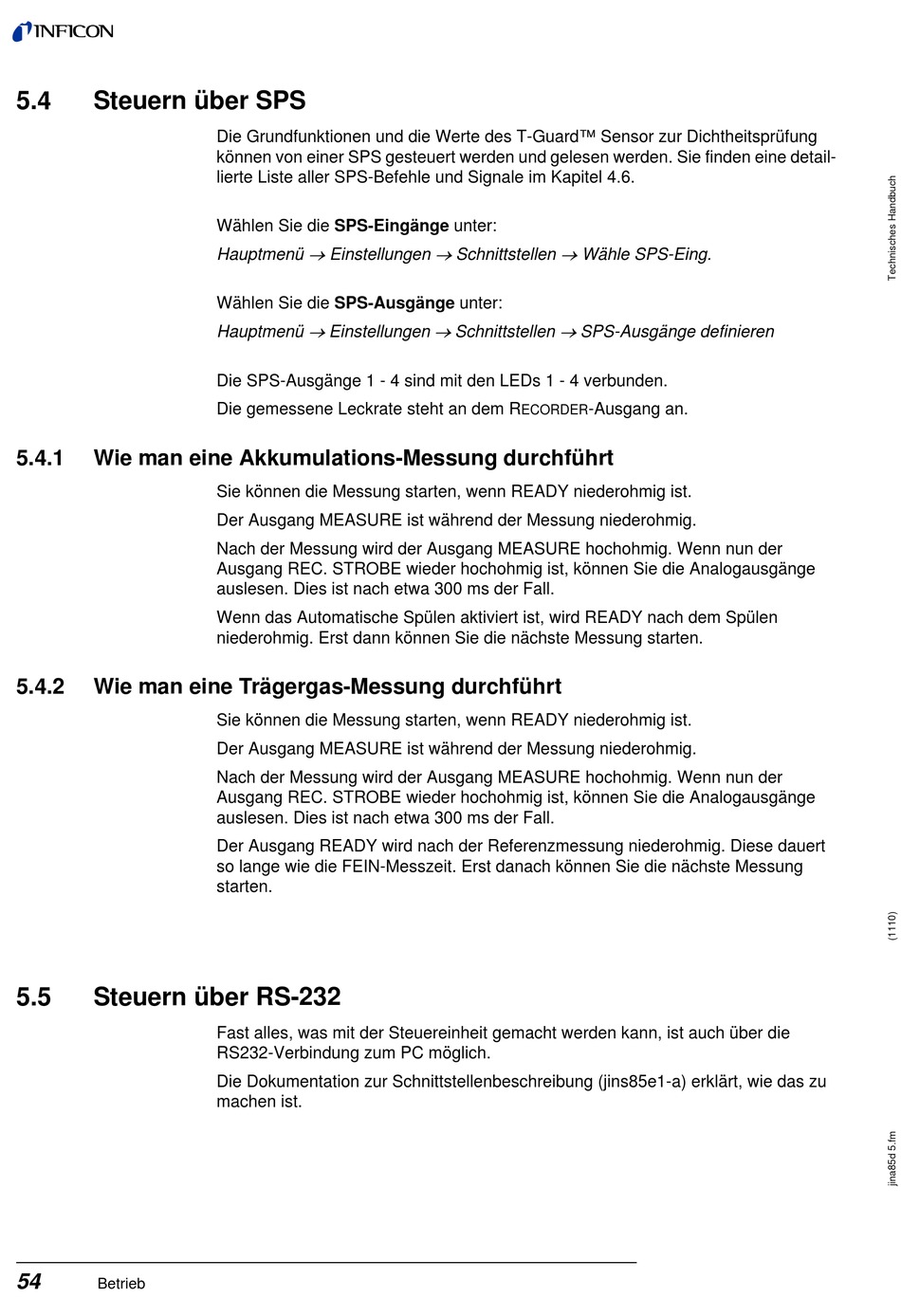

5.4
Steuern über SPS
5.4.1
Wie man eine Akkumulations-Messung durchführt
5.4.2
Wie man eine Trägergas-Messung durchführt
5.5
Steuern über RS-232
54
Betrieb
Die Grundfunktionen und die Werte des T-Guard™ Sensor zur Dichtheitsprüfung
können von einer SPS gesteuert werden und gelesen werden. Sie finden eine detail-
lierte Liste aller SPS-Befehle und Signale im Kapitel 4.6.
Wählen Sie die SPS-Eingänge unter:
Hauptmenü
Einstellungen
Wählen Sie die SPS-Ausgänge unter:
Hauptmenü
Einstellungen
Die SPS-Ausgänge 1 - 4 sind mit den LEDs 1 - 4 verbunden.
Die gemessene Leckrate steht an dem R
Sie können die Messung starten, wenn READY niederohmig ist.
Der Ausgang MEASURE ist während der Messung niederohmig.
Nach der Messung wird der Ausgang MEASURE hochohmig. Wenn nun der
Ausgang REC. STROBE wieder hochohmig ist, können Sie die Analogausgänge
auslesen. Dies ist nach etwa 300 ms der Fall.
Wenn das Automatische Spülen aktiviert ist, wird READY nach dem Spülen
niederohmig. Erst dann können Sie die nächste Messung starten.
Sie können die Messung starten, wenn READY niederohmig ist.
Der Ausgang MEASURE ist während der Messung niederohmig.
Nach der Messung wird der Ausgang MEASURE hochohmig. Wenn nun der
Ausgang REC. STROBE wieder hochohmig ist, können Sie die Analogausgänge
auslesen. Dies ist nach etwa 300 ms der Fall.
Der Ausgang READY wird nach der Referenzmessung niederohmig. Diese dauert
so lange wie die FEIN-Messzeit. Erst danach können Sie die nächste Messung
starten.
Fast alles, was mit der Steuereinheit gemacht werden kann, ist auch über die
RS232-Verbindung zum PC möglich.
Die Dokumentation zur Schnittstellenbeschreibung (jins85e1-a) erklärt, wie das zu
machen ist.
Schnittstellen
Wähle SPS-Eing.
Schnittstellen
SPS-Ausgänge definieren
-Ausgang an.
ECORDER
