5.5 SPS-Eingänge elektrisch anschließen
Technische Daten der
SPS-Eingänge
Werkseinstellung
T-Guard2_Betriebsanleitung_jina85de1-13-(2009)
WARNUNG
Gefahr durch elektrisch überlastete Bauteile
Eine zu hohe Spannung an den Ein- und Ausgängen kann zu Sach- und
Personenschäden führen.
► Die Spannung am E/A-Anschluss bezogen auf den Schutzleiter oder das
Erdungspotenzial muss kleiner 48 V DC oder 25 V AC sein.
• Eingangsspannung 24 V DC nom., 28 V DC max.
– Low level: 0 ... 7 V
– High level: 13 ... 28 V
Wechsel von Low nach High:
Die programmierte Funktion des Eingangs wird aktiviert (flankengesteuert).
Die SPS-Eingänge und SPS-Ausgänge sind galvanisch getrennt.

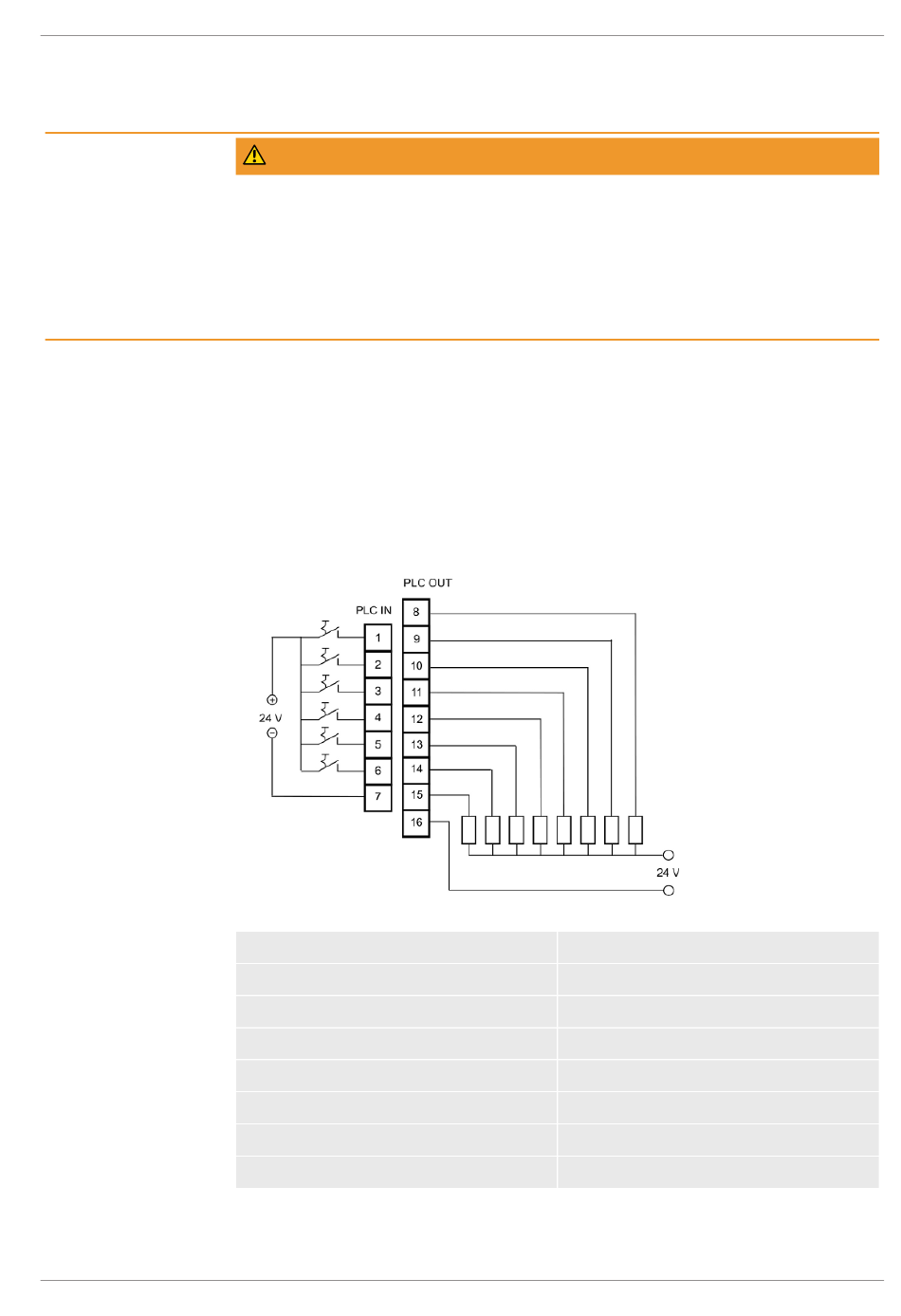

Abb. 13: Elektrischer Anschluss der SPS-Ein- und Ausgänge
PIN
1
2
3
4
5
6
7
Funktion
START
STOP
CAL
PROOF
CLEAR
STANDBY
COMMON (NEGATIVE)
Installation | 5
