Funktionsbeschreibung der Sicherheitsfunktionen
11.13 Funktionsbeschreibung Sichere Geschwindigkeitsüberwachung
(SSM)
Die Sicherheitsfunktion liefert ein sicheres Ausgangssignal, wenn die Drehzahl einen defi-
nierten Wert nicht überschreitet. Wird der Wert der parametrierten Drehzahl zuzüglich der
Hysterese überschritten, wird der sichere Ausgang abgeschaltet. Erst bei Unterschreitung
der parametrierten Drehzahl zuzüglich der Hysterese wird der sichere Ausgang gesetzt. Die
Sicherheitsfunktion ist in beide Drehrichtungen gleichermaßen aktiv.
Hysterese
Drehzahl
Drehzahlgrenze
Zeit
In
SSM
Zeit
Status
SSM SSM SSM
Zeit

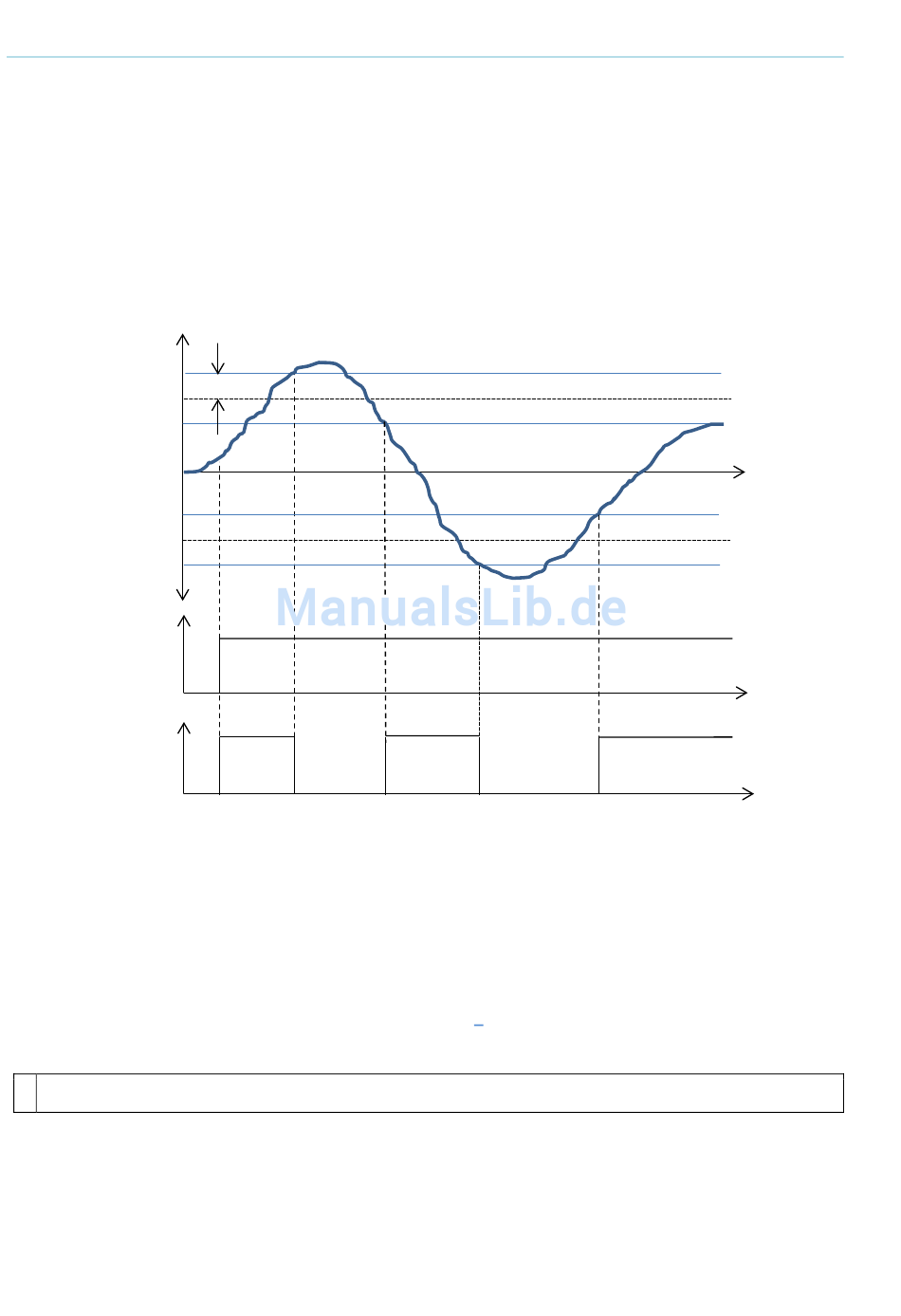

Abbildung 59: Sichere Geschwindigkeitsüberwachung (Safe Speed Monitor – SSM)
11.13.1

Aktivierung der Sicherheitsfunktion SSM

Die Schaltung funktioniert zweikanalig. Dabei kann die Sicherheitsfunktion nur dann von der
Steuerung im COMBIVERT verlassen werden, wenn beide Eingänge Spannung erhalten
(Funktion 1 oder Funktion 2 Eingänge siehe Kapitel ). Wenn beide Eingänge nicht gesetzt
4
sind, wird der SSM Status in
• SSM Status im Statusbit 12 angezeigt.
