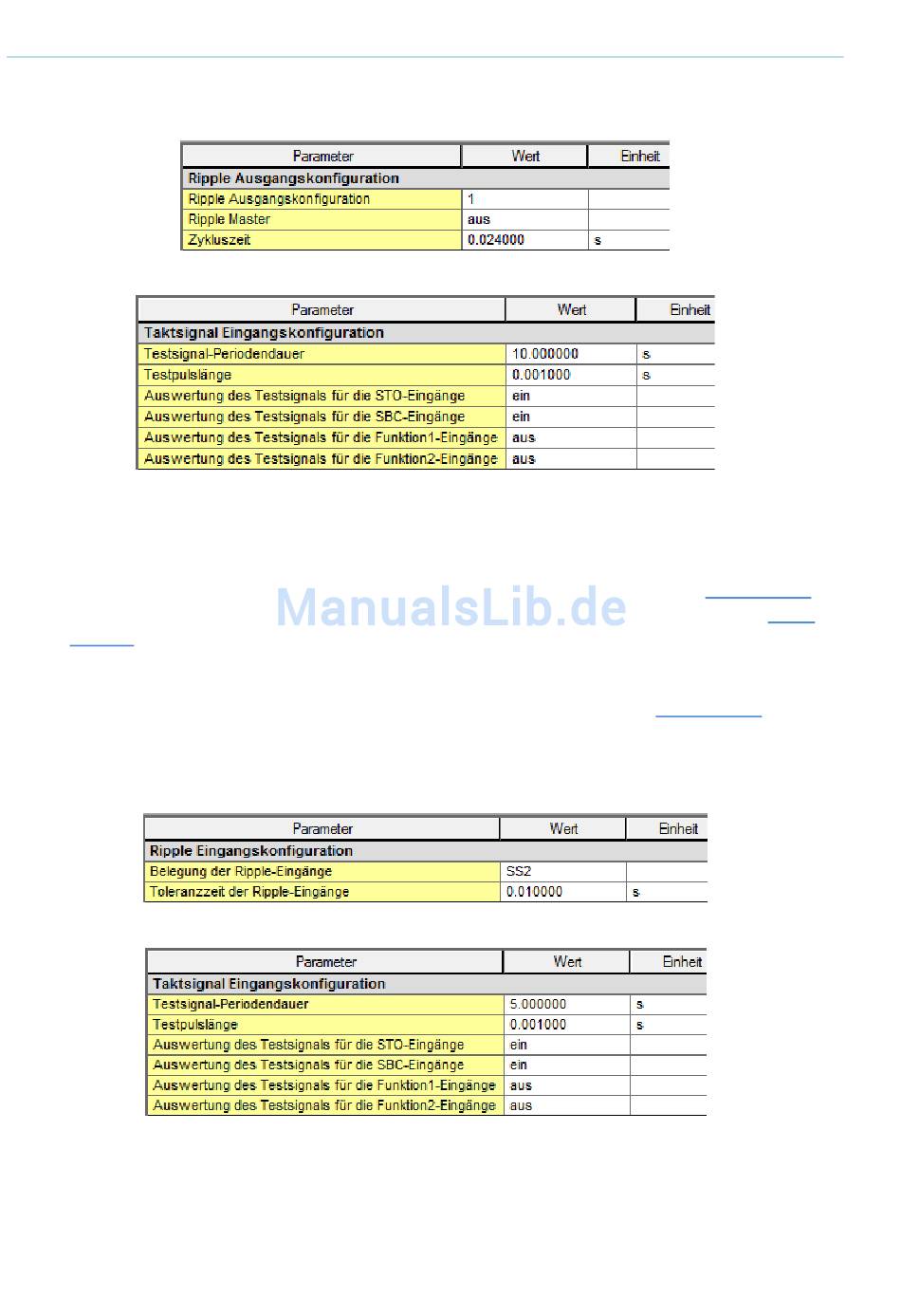

Abbildung 70: Ripple Ausgangskonfiguration für den COMBIVERT FB
Abbildung 71: Taktsignal Eingangskonfiguration für den COMBIVERT FB
13.3.2 Parametrierung für den COMBIVERT B1X
• Die Ripple Eingangskonfiguration wird auf die Sicherheitsfunktion SS2 gesetzt und die
Fehlerzeit für den Eingang wird auf dem Standardwert gelassen, siehe
• Die Ripple Ausgangskonfiguration entspricht der vom COMBIVERT FB, siehe
.
dung 69
• Die Taktsignal Eingangskonfiguration wird auf die Periodendauer von 5s gestellt, da
diese Periodendauer dann zum COMBIVERT FB unterschiedlich ist und Verdrah-
tungsfehler vom Sicherheitsmodul erkannt werden können, siehe
Auswertung des Taktsignals wird für den STO und SBC Eingang eingeschaltet.
• Zusätzlich zu diesen beiden Einstellungen muss auch noch der Geber konfiguriert und
die SS2 Sicherheitsfunktion parametriert werden.
Abbildung 72: Ripple Eingangskonfiguration für den COMBIVERT B1X
Abbildung 73: Taktsignal Eingangskonfiguration für den COMBIVERT B1X
