Beschaltungsvorschläge
13 Beschaltungsvorschläge
13.1 Beispiel für eine Verschaltung von Taktausgängen mit Eingängen
zeigt ein Beispiel für eine Verschaltung von den Taktausgängen mit dem STO
Abbildung 62
und Funktions1 Eingang (SS1).
Zur Erkennung von gefährlichen externen Leitungskurzschlüssen zwischen zwei zusammen-
gehörigen Eingängen und zu Spannungsversorgungspotentialen werden mechanische Kon-
taktpaare über phasenversetzte Taktausgänge versorgt. Das Modul stellt zwei Taktsignale
zur Verfügung.
Achtung
Da externe Leitungskurzschlüsse zu Eingängen mit gleicher Phasenlage der Taktpulse nicht
erkannt werden können, sind bei der Verdrahtung des Systems Vorkehrungen zur Vermei-
dung dieses Fehlers zu treffen.

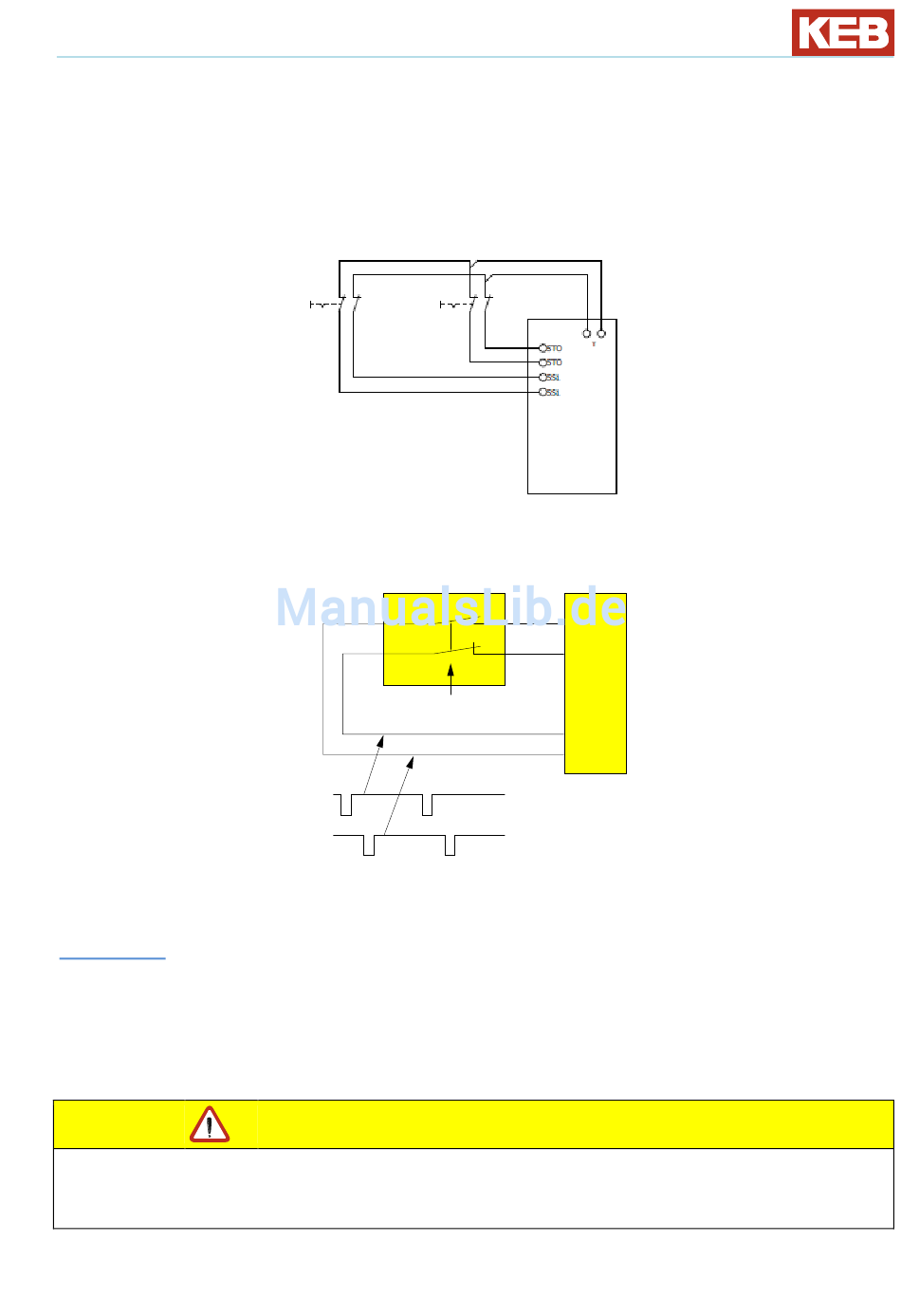

Abbildung 62: Taktausgänge mit Eingängen verschaltet
Not-Aus-Gerät
Testpulse
Abbildung 63: Testpulse der Taktausgänge
Leitungskurzschlüsse vermeiden
Eingang 1
Eingang 2
Takt 1
Takt 2
