Geberkonfiguration

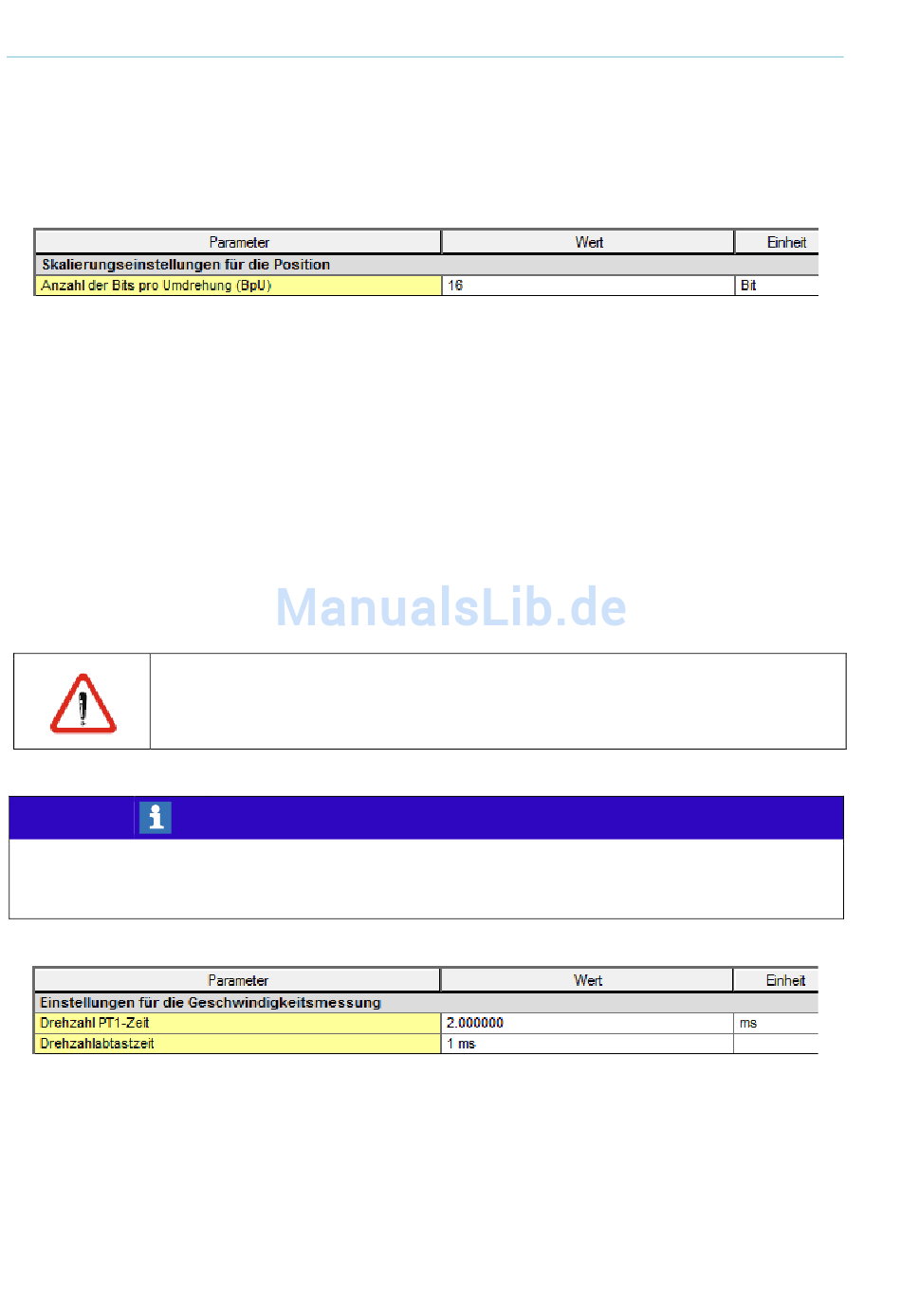

10.4 Skalierungseinstellungen für die Position, Gebereinstellungen für die
Eingangskanäle
Parametrierung:
• Anzahl der Bits pro Umdrehung (Ps):
Für die Sicherheitsfunktionen SDI, SOS, SLI, SLP Referenz Position und SLP Sicher
begrenzte Position können Positionsgrenzen angegeben werden. Diese sind immer
im Format "Bits pro Umdrehung". Als Standard sind hier 16 Bit eingetragen, das be-
deutet, dass ein Wert von 2^16, 1 Umdrehung oder 360 Grad entspricht. Durch eine
Vergrößerung des Wertes können Positionen genauer eingegeben werden. Durch ei-
ne Verringerung des Wertes können größere Positionen, diese aber ungenauer, ein-
gegeben werden.
10.5 Gebereinstellungen für die Geschwindigkeitsermittlung
Die Reaktionszeit der Sicherheitsfunktionen SS1, SS2, SLS und SSM hängt
mit den Gebereinstellungen für die Geschwindigkeitsermittlung direkt zu-
sammen. Höhere Abtastzeiten sorgen für eine geglättete Drehzahl, aber auch
für eine langsamere Reaktionszeit der Sicherheitsfunktionen.
Info
Der Antrieb läuft wieder an, wenn die Funktion STO nicht mehr ausgelöst ist. Um der Norm
EN 60204-1 zu entsprechen, muss durch externe Maßnahmen sichergestellt sein, dass der
Antrieb erst nach einer Bestätigung wieder anläuft.
Abbildung 35: Gebereinstellungen für die Geschwindigkeitsmessung
60
Abbildung 34: Geber Einstellungen für die Eingangskanäle
Neustart erst nach Bestätigung
