9.2 Ripple Ausgänge
Das Sicherheitsmodul verfügt über einen Ripple Ausgang, welcher mit den Ripple Eingängen
eines anderen Sicherheitsmoduls verbunden werden kann. Der Ripple Ausgang ist zweika-
nalig ausgeführt. Der Ripple Ausgang kann auch als ganz normaler Ausgang verwendet
werden, wenn der Parameter "Ripple Master" auf Ein gesetzt wird. Hierbei ist allerdings zu
beachten, dass das Verhalten der Ripple Ausgänge umgekehrt ist zu den normalen Ausgän-
gen. Das bedeutet, wenn die Sicherheitsfunktion aktiv ist, dann werden die Ripple Ausgänge
auf 0 geschaltet und wenn die Sicherheitsfunktion nicht aktiv ist, dann werden die Ripple
Ausgänge auf 1 geschaltet.
Beispiele für Verschaltungen und das Anlaufverhalten sind in Kapitel
zeigt die Konfigurationsoptionen für den Ripple Ausgang.

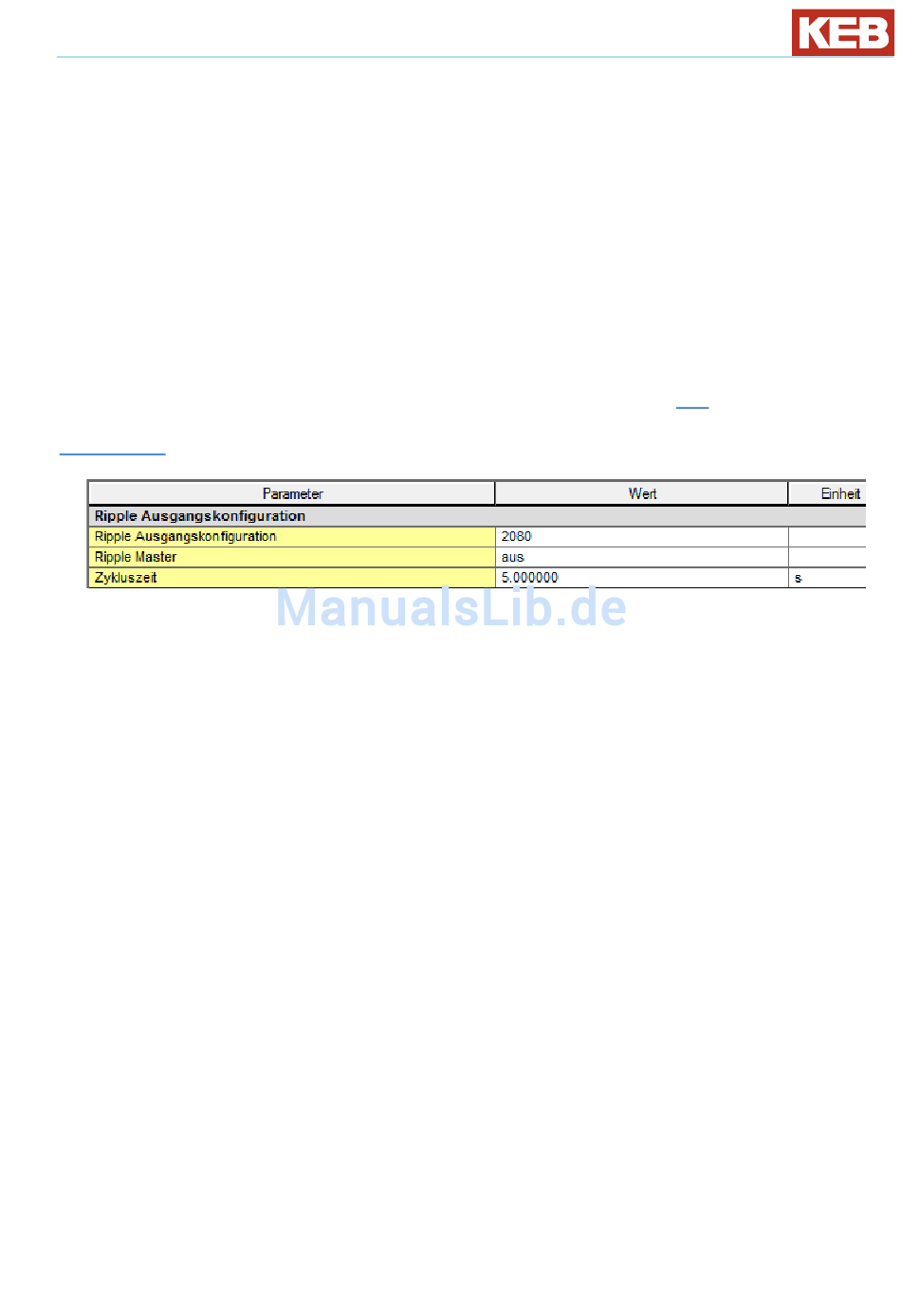

Abbildung 30
Parametrierung:
• Ripple Ausgangskonfiguration:
Der Ausgang wird bei der Ausführung der konfigurierten Sicherheitsfunktionen ausge-
schaltet. Es können beliebig viele Sicherheitsfunktionen zugleich konfiguriert werden.
Die Optionen sind die Gleichen wie bei den sicheren Ausgängen.
• Ripple Master:
Wenn dieses Sicherheitsmodul nicht in einer geschlossenen Ripple Kette eingebun-
den ist, dann muss diese Einstellung auf „ein" gesetzt werden. Der Ripple Ausgang
kann mit dieser Einstellung auch als zusätzlicher Ausgang verwendet werden. Der
Ausgang ist ausgeschaltet, wenn die konfigurierte Sicherheitsfunktion ausgeführt wird.
• Zykluszeit:
Die Ripple Zykluszeit ist die maximale Zeit, welche das Signal benötigt um von die-
sem Sicherheitsmodul einmal durch die Ripple Kette und wieder zurück zu den Ein-
gängen zu gelangen. Die Ripple Zykluszeit ergibt sich aus:
maximale Einschaltverzögerung Ripple Eingänge: 2ms + maximale Einschaltverzöge-
rung Ripple Ausgänge: 448us + maximale Verzugszeit für die Ripple Ausgänge:
750us = 3,2ms
Die Ripple Zykluszeit ist mit der Anzahl der Teilnehmer zu multiplizieren, außerdem
muss noch die Filterzeit für die Ripple Eingänge hinzuaddiert werden.
