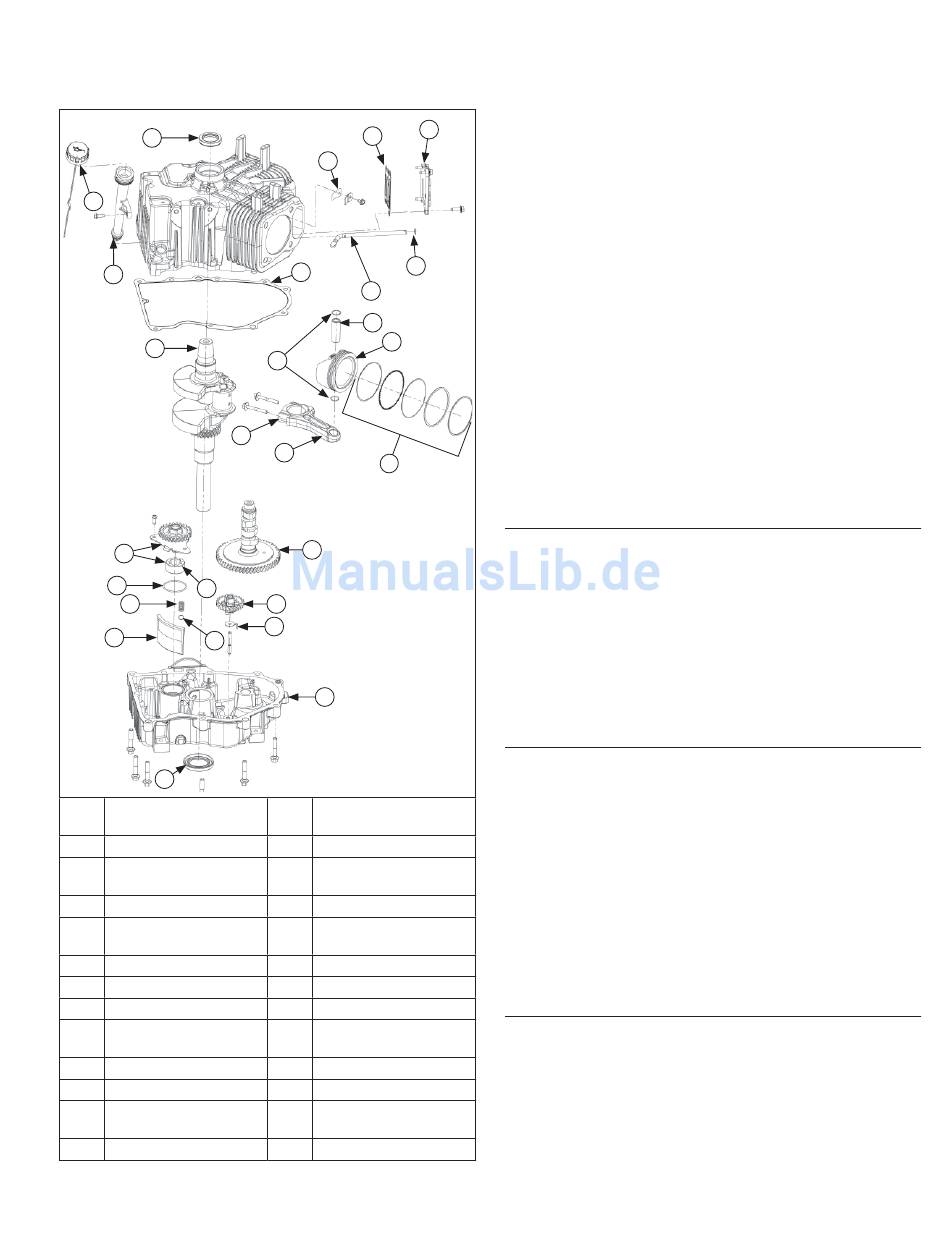

Komponenten von Entlüfter/Ölwanne/Ölbehälter/
Kolben
C
A
B
Z
O
Y
W
X
V
T
U
C
Einfüllverschluss mit
A
Ölmessstab
C
Öldichtung
E
Entlüfterdeckel
G
Entlüftermembran
I
Ölwannendichtung
K
Kolbenbolzen
M
Kolbenringsatz
O
Pleuellagerdeckel
Q
Reglerrad
S
Ölwanne
U
Kugel
O-Ring des
W
Ölpumpendeckels
Y
Ölpumpe
24 690 48 Rev. --
E
D
G
F
I
H
K
L
J
N
M
P
Q
R
S
B
Messstabrohr
D
Entlüfterdichtung
Flache
F
Unterlegscheibe
H
Reglerwelle
Kolbenbolzen-
J
Sicherungsring
L
Kolben
N
Pleuelstange
P
Nockenwelle
Scheibe mit
R
Sicherungslasche
T
Motoröl-Siebfi lter
V
Feder
Äußeres Zahnrad
X
der Zahnringpumpe
Z
Kurbelwelle
KohlerEngines.com

Wiederzusammenbau

HINWEIS: Achten Sie darauf, dass beim Zusammenbau
des Motors sämtliche vorgeschriebenen
Anzugsmomente, Anziehreihenfolgen und
Spieleinstellungen eingehalten werden. Die
Nichteinhaltung dieser Vorgabe kann zu
übermäßigem Verschleiß und schweren
Motorschäden führen. Bauen Sie stets neue
Dichtungen ein. Tragen Sie auf das Gewinde
wichtiger Befestigungselemente vor dem
Einbau etwas Öl auf, ausgenommen es ist
Dichtmittel oder Loctite
bereits aufgetragen.
Vergewissern Sie sich, dass alle Reinigerrückstände
entfernt wurden, bevor der Motor wieder
zusammengebaut und in Betrieb genommen wird.
Selbst kleine Mengen dieser Reinigungsmittel können
die Schmiereigenschaften von Motoröl in kurzer Zeit
herabsetzen.
Vergewissern Sie sich, dass sämtliche alten Dichtungen
von Ölwanne, Kurbelgehäuse, Zylinderköpfen und
Zylinderkopfdeckel entfernt wurden. Entfernen Sie
eventuelle Reste mit Dichtungsentferner, Lackverdünner
oder Lackentferner. Reinigen Sie die Oberfl ächen mit
Isopropanol, Azeton, Lackverdünner oder Kontaktspray.
Einbau der Kurbelwellendichtung der
Schwungradseite
1. Vergewissern Sie sich, dass die Dichtungsaufnahme
im Kurbelgehäuse sauber und nicht gerieft oder
gekerbt ist.
2. Tragen Sie eine dünne Schicht frisches Motoröl auf
die Außenseite der Öldichtung auf.
3. Setzen Sie die Öldichtung mit einem Dichtring-
Einziehwerkzeug in das Kurbelgehäuse ein.
Vergewissern Sie sich, dass der Simmerring mittig
auf Anlage in der Bohrung sitzt und das Werkzeug
am Kurbelgehäuse anliegt.
Einbau der Reglerwelle
1. Schmieren Sie die Lagerlauffl ächen der Reglerwelle
im Kurbelgehäuse mit Motoröl.
2. Schieben Sie die kleine Unterlegscheibe auf die
Drehzahlreglerwelle und setzen Sie die Welle von
der Innenseite des Kurbelgehäuses aus ein.
3. Setzen Sie die Nylonscheibe an die Reglerwelle an
und bringen Sie dann den Klemmring an. Halten Sie
die Welle oben in Einbauposition und setzen Sie
eine 0,50 mm (0.020 in.) dicke Fühlerlehre oben an
die Nylonscheibe an. Schieben Sie dann den
Klemmring auf der Welle nach unten. Entfernen Sie
die Fühlerlehre, mit der Sie das vorgeschriebene
Axialspiel eingestellt haben.
Einbau der Kurbelwelle
Schieben Sie die Schwungradseite der Kurbelwelle
vorsichtig durch das Hauptlager in das Kurbelgehäuse.
®
vorgeschrieben bzw.
55
