Zerlegen/Inspektion und Wartung
3. Nehmen Sie Stößelstangen, Zylinderköpfe und Zylinderkopfdichtungen vorsichtig ab.
4. Nehmen Sie die Stößel aus den Stößelbohrungen. Verwenden Sie ein Sonderwerkzeug für hydraulische Ventil-
stößel. Die Stößel nicht mit einem Magneten ausbauen. Kennzeichnen Sie die Einbauposition der Stößel als
Einlass- und Auslassseite sowie Zylinder 1 und 2. Hydraulische Stößel sollten stets wieder in derselben Position
montiert werden.
Zerlegen der Zylinderköpfe
HINWEIS: Die Einlassventile dieser Motoren sind mit Ventilschaftdichtungen versehen. Bauen Sie stets eine neue
Dichtung ein, wenn ein Ventil ausgebaut wurde oder die Dichtung verschlissen oder schadhaft ist.
Verwenden Sie auf keinen Fall eine alte Dichtung erneut.
1. Entfernen Sie die Schrauben, Kipphebel-Lagerböcke und Kipphebel vom Zylinderkopf.
2. Pressen Sie die Ventilfedern mit einer Ventilfederspannzange zusammen.
3. Nehmen Sie nach dem Zusammendrücken der Ventilfeder folgende Teile ab:
● Ventilkegelstücke.
● Federteller.
● Ventilfedern.
● Federstützringe.
● Einlass- und Auslassventil (Einbauposition kennzeichnen).
● Ventilschaftdichtungen (nur Einlassventil).
4. Wiederholen Sie die o. g. Arbeitsschritte ebenfalls am anderen Zylinderkopf. Vertauschen Sie keine Komponenten
der beiden Zylinderköpfe.
Inspektion und Wartung

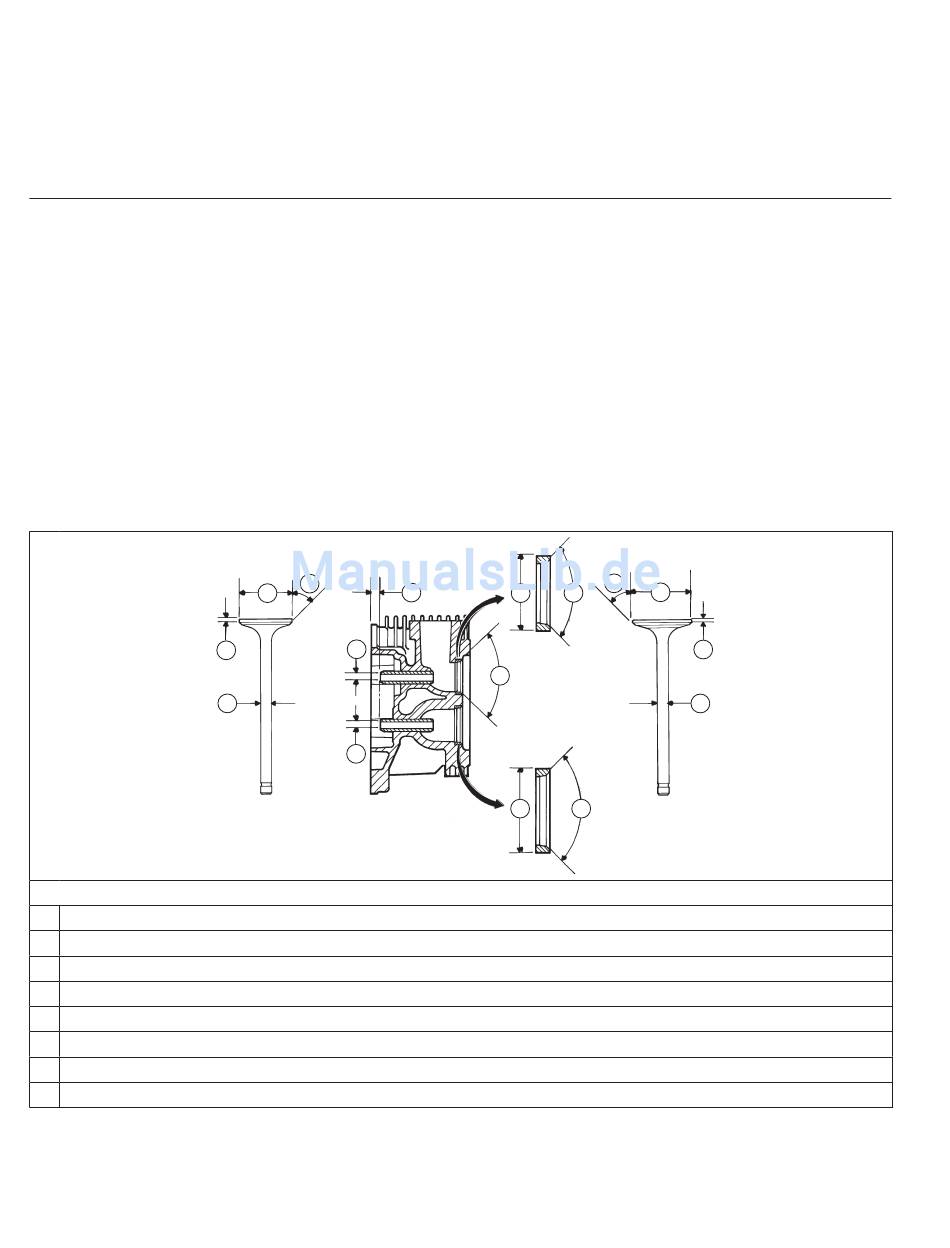

Ventildaten
AUSLASSVENTIL
Abmessung
A Sitzwinkel
B Außendurchm. d. Ventilsitzrings 36,987/37,013 mm (1.4562/1.4572 in.) 32,987/33,013 mm (1.2987/1.2997 in.)
C Tiefe der Ventilführung
D Innendurchm. Ventilführung
E Durchmesser Ventilteller
F Winkel der Ventilsitzfl äche
G Tellerrandhöhe (min.)
H Außendurchm. Ventilschaft
46
F
E
D
G
H
D
4 mm (0.1575 in.)
7,038/7,058 mm (0.2771/0.2779 in.)
33,37/33,63 mm (1.3138/1.3240 in.)
1,5 mm (0.0591 in.)
6,982/7,000 mm (0.2749/0.2756 in.)
KohlerEngines.com
C
A
B
AUSLASSVENTIL-
SITZRING
A
EINLASSVENTIL-
SITZRING
B
A
Einlass
89°
45°
F
E
G
H
EINLASSVENTIL
Auslass
89°
6,5 mm (0.2559 in.)
7,038/7,058 mm (0.2771/0.2779 in.)
29,37/29,63 mm (1.1563/1.1665 in.)
45°
1,5 mm (0.0591 in.)
6,970/6,988 mm (0.2744/0.2751 in.)
24 690 48 Rev. --
