Einbau des Gestänges der Drehzahlregelung
1. Bringen Sie den Drehzahlreglerhebel an der
Reglerwelle an.
2. Hängen Sie das Chokegestänge von hinten in die
Buchse bzw. den Hebel ein. Vergewissern Sie sich,
dass der Ansatz der Drosselklappenwelle nach
hinten zeigt. Schließen Sie das Gasgestänge und
die Feder an den Drehzahlhebel an.
3. Bewegen Sie den Drehzahlhebel so weit wie
möglich in Richtung Vergaser (Vollgas) und halten
Sie ihn in dieser Stellung.
4. Setzen Sie einen dünnen Stab oder ein Werkzeug in
die Bohrung der Reglerwelle ein, drehen Sie die
Welle so weit wie möglich gegen den Uhrzeigersinn
(bei Blick auf das Wellenende) und ziehen Sie die
Mutter mit 6,8 Nm (60 in. lb.) fest.
5. Hängen Sie die Reglerfeder des Gashebels in die
zuvor gekennzeichnete Bohrung im Drehzahlhebel
ein. Hängen Sie die Leerlaufregelungsfeder von der
Halterung der Leerlaufregelung in die zugehörige
Bohrung im Drehzahlhebel ein. Siehe hierzu den
Abschnitt Drehzahlreglerhebel und Lochposition/
Drehzahltabelle. Achten Sie darauf, dass die Loch-
positionen vom Drehpunkt des Drehzahlreglerhebels
ausgehend gezählt werden.

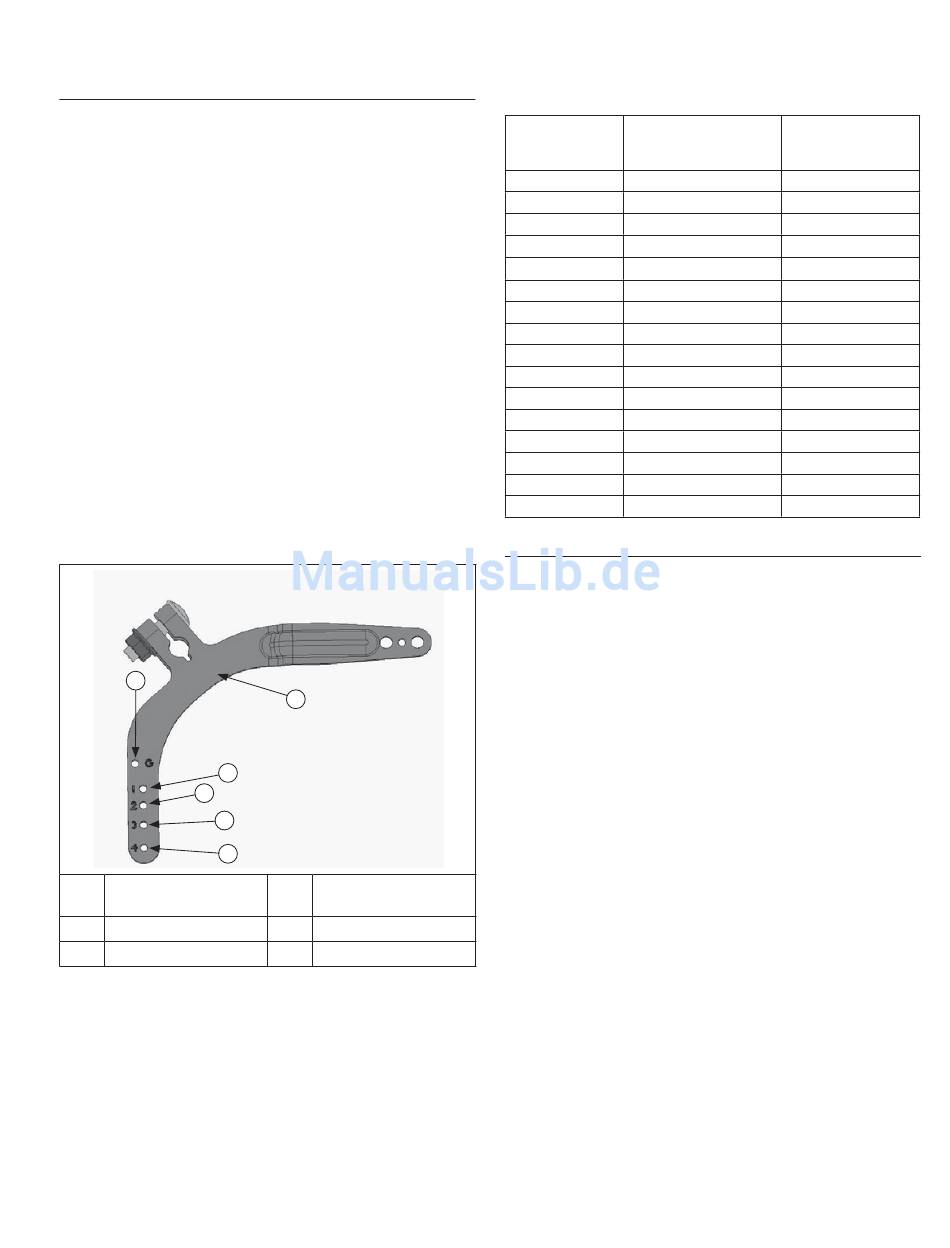

Drehzahlhebel-Lochposition
B
C
D
E
F
A
Drehzahlhebel
C
Loch 1
E
Loch 3
24 690 48 Rev. --
A
Loch der
B
Leerlaufregelung
D
Loch 2
F
Loch 4
KohlerEngines.com
Wiederzusammenbau
Drehzahlreglerhebel und Lochposition /
Drehzahltabelle (Leerlaufregelung, 10-%-Regelung)
Hohe Leer-
Drehzahlhebel-
laufdrehzahl
Lochposition
4200
4000
3950
3900
3850
3800
3750
3700
3650
3600
3550
3500
3450
3400
3350
3300
Einbau des Startermotors
1. Befestigen Sie den Starter mit Schrauben. Bringen
Sie den Haltebügel so an, dass er ebenfalls das
Messstabrohr fi xiert.
2. Ziehen Sie die Schrauben mit 15,3 Nm (135 in. lb.)
fest.
3. Schließen Sie die Kabel an die Spule an.
4. Bauen Sie das Messstabrohr ein und fl uchten Sie
die Befestigungsbohrung zur Gewindebohrung des
Haltebügels. Fixieren Sie es mit der M5 Schraube.
Ziehen Sie die Schraube mit 4,0 Nm (35 in. lb.) fest.
Farbcode der
Drehzahlregler-
feder
4
Schwarz
3
Purpur
3
Purpur
3
Grün
3
Grün
3
Rot
3
Rot
2
Grün
2
Grün
2
Rot
2
Rot
2
Farblos
2
Farblos
2
Farblos
2
Farblos
2
Farblos
65
