Wiederzusammenbau
3. Montieren Sie die Schrauben und ziehen Sie sie mit
6,2 Nm (55 in. lb.) fest.
4. Verlegen Sie die Statorkabel in der Rille im Kurbel-
gehäuse und bringen Sie dann das Zwischenblech
an. Fixieren Sie das Bauteil mit Schrauben. Ziehen
Sie die Schrauben mit 7,3 Nm (65 in. lb.) fest.
Einbau des Schwungrads
Beschädigungen an Kurbelwelle und
Schwungrad können Verletzungen
verursachen!
Durch eine unsachgemäße Arbeitsweise können
Bruchstücke entstehen. Diese Bruchstücke können
vom Motor abgeschleudert werden. Halten Sie daher
beim Einbau des Schwungrads stets die Sicherheits-
hinweise und vorgeschriebenen Arbeitsabläufe ein.

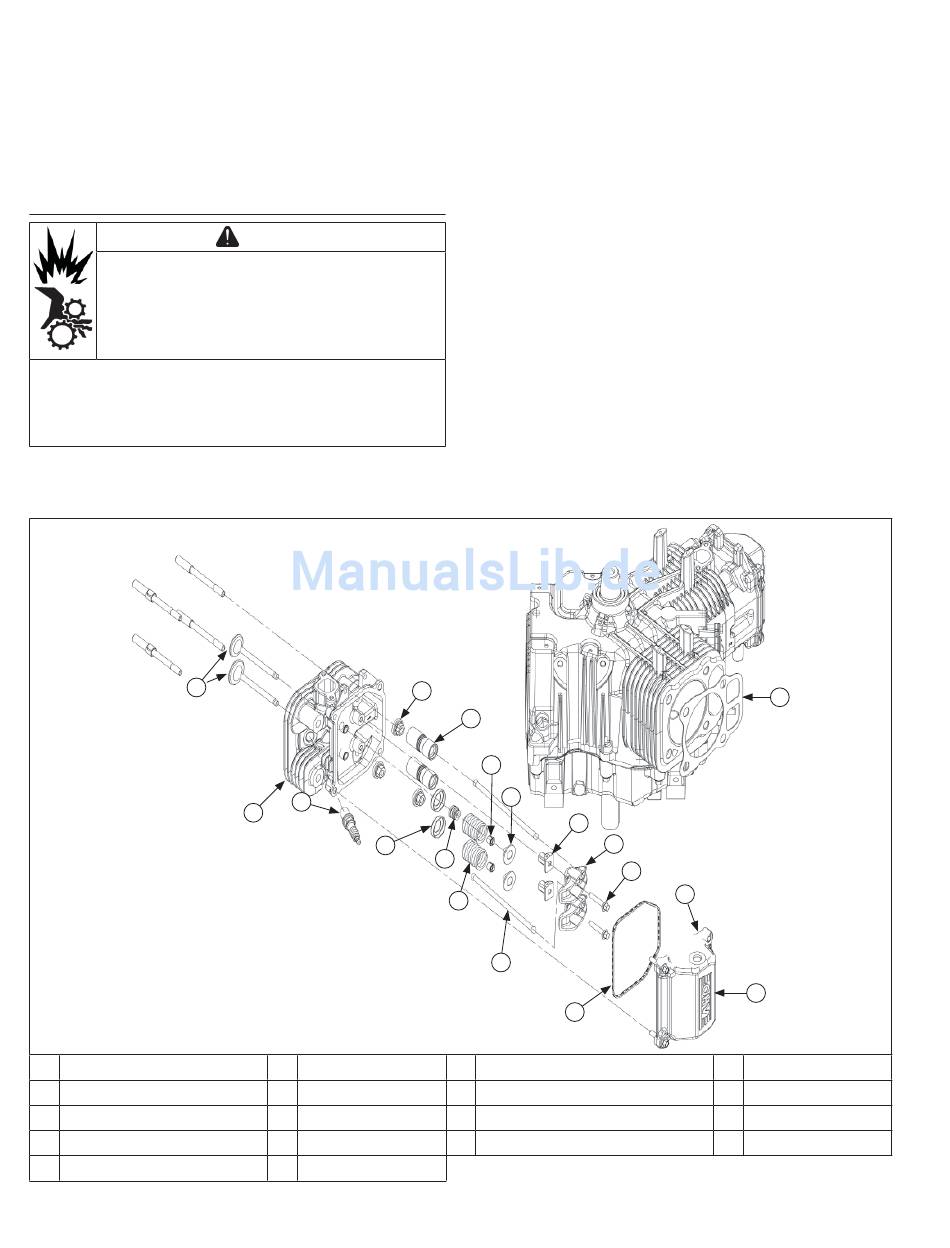

Komponenten des Zylinderkopfs
A
A
Ventile
E
Hydraulischer Ventilstößel
I
Ventilfeder
M
Kipphebel
Q
Zylinderkopfdeckel
58
ACHTUNG
D
C
B
F
B
Zylinderkopf
F
Kappe
J
Federteller
N
Schraube
R
Dichtung
KohlerEngines.com
HINWEIS: Vergewissern Sie sich vor dem Einbau des
Schwungrads, dass Kurbelwellen-Keilnut und
Schwungradnabe sauber, trocken und kom-
plett frei von Schmierstoffen sind. Schmierstof-
fe können eine Überlastung und Beschädi-
gung des Schwungrads bewirken, wenn die
Befestigungsschraube mit dem vorgeschrie-
benen Anzugsmoment festgezogen wird.
HINWEIS: Vergewissern Sie sich, dass das Schwungrad
korrekt in der Keilnut sitzt. Wenn die Pass-
feder nicht korrekt eingebaut ist, kann das
Schwungrad reißen oder beschädigt werden.
1. Setzen Sie die Passfeder in die Keilnut der Kurbel-
welle ein. Prüfen Sie, ob die Passfeder ordnungsge-
mäß eingesetzt ist und parallel zur Keilnut liegt.
2. Setzen Sie das Schwungrad an die Kurbelwelle an;
die Passfeder darf sich dabei nicht verschieben.
3. Bringen Sie die Schraube und Unterlegscheibe an.
4. Verwenden Sie zum Kontern des Schwungrads
einen Bandschlüssel oder ein Arretierwerkzeug.
Ziehen Sie die Befestigungsschraube des Schwun-
grads an der Kurbelwelle mit 66,4 Nm (49 ft. lb.) fest.
E
H
J
K
M
G
I
L
O
C
Zündkerze
G
Ventilschaftdichtung
K
Kipphebel-Lagerbock
O O-Ring d. Zylinderkopfdeckels
R
N
P
Q
D
Mutter
H
Ventilkegelstück
L
Stößelstange
P
Tülle
24 690 48 Rev. --
