Metallgitter
HINWEIS: Setzen Sie die Zentriernasen an der
Rückseite des Lüfterrads in die Vertiefungen
am Schwungrad ein.
1. Setzen Sie den Lüfter an das Schwungrad an.
2. Legen Sie eine Federscheibe so auf die abgestuften
Enden der einzelnen Distanzhülsen auf, dass die
konkave Seite nach unten zum Lüfter zeigt. Setzen
Sie die Distanzhülsen mit den Federscheiben in den
Lüfter ein. Legen Sie den Stützring auf die
Distanzhülsen auf. Setzen Sie das Metallgitter an die
Halterung an.
3. Ziehen Sie an jeder Schraube eine Unterlegscheibe
auf. Tragen Sie dann Loctite
Gewindegänge der Schrauben (M6) auf und
schrauben Sie diese in die Baugruppe aus Gitter,
Stützring, Distanzhülse, Federscheibe und Lüfter ein.
Ziehen Sie die Schrauben mit 9,9 Nm (88 in. lb.) fest.
4. Bringen Sie das Schutzgitter an und fi xieren Sie es
mit Schrauben.
Einbau des Oil Sentry
™
1. Tragen Sie Rohrgewindedichtmittel mit Tefl on
(Loctite PST 592™ oder gleichwertig) auf das
® ®
Gewinde des Oil Sentry
schrauben Sie den Schalter in den Entlüfterdeckel
ein. Ziehen Sie sie mit 4,5 Nm (40 in. lb.) fest.
2. Schließen Sie das grüne Kabel an die
Anschlussklemme des Oil Sentry
Einbau der Konsole
1. Montieren Sie den Chokehebel an der
Gashebelhalterung.
2. Montieren Sie die Bedienkonsole am Lüftergehäuse.
3. Montieren Sie die Drosselklappenwelle an der
Gashebelhalterung. Befestigen Sie die Halterung der
Gashebelwelle mit Schrauben am Zylinderkopf.
4. Schließen Sie Chokezug und Gaszug an die
Gashebelhalterung an.
Wiederanschluss des Generatorreglers
1. Bauen Sie den Generatorregler, falls er ausgebaut
wurde, wieder in das Lüftergehäuse ein und
schließen Sie das Massekabel des Generatorreglers
mit der Unterlegscheibe und grünen Schraube in der
Ringöse an. Falls ein Masseanschluss verwendet
wird, befestigen Sie diesen mit der
Befestigungsschraube und Unterlegscheibe unten
am Generatorregler.
2. Setzen Sie das Kabel der B+ Klemme in der Mitte
des Generatorregler-Steckers ein und schließen Sie
den Stecker am Generatorregler an.
24 690 48 Rev. --
242 auf die
® ®
-Schalters (falls vorhanden)
-Schalters auf und
™
-Schalters an.
™
KohlerEngines.com

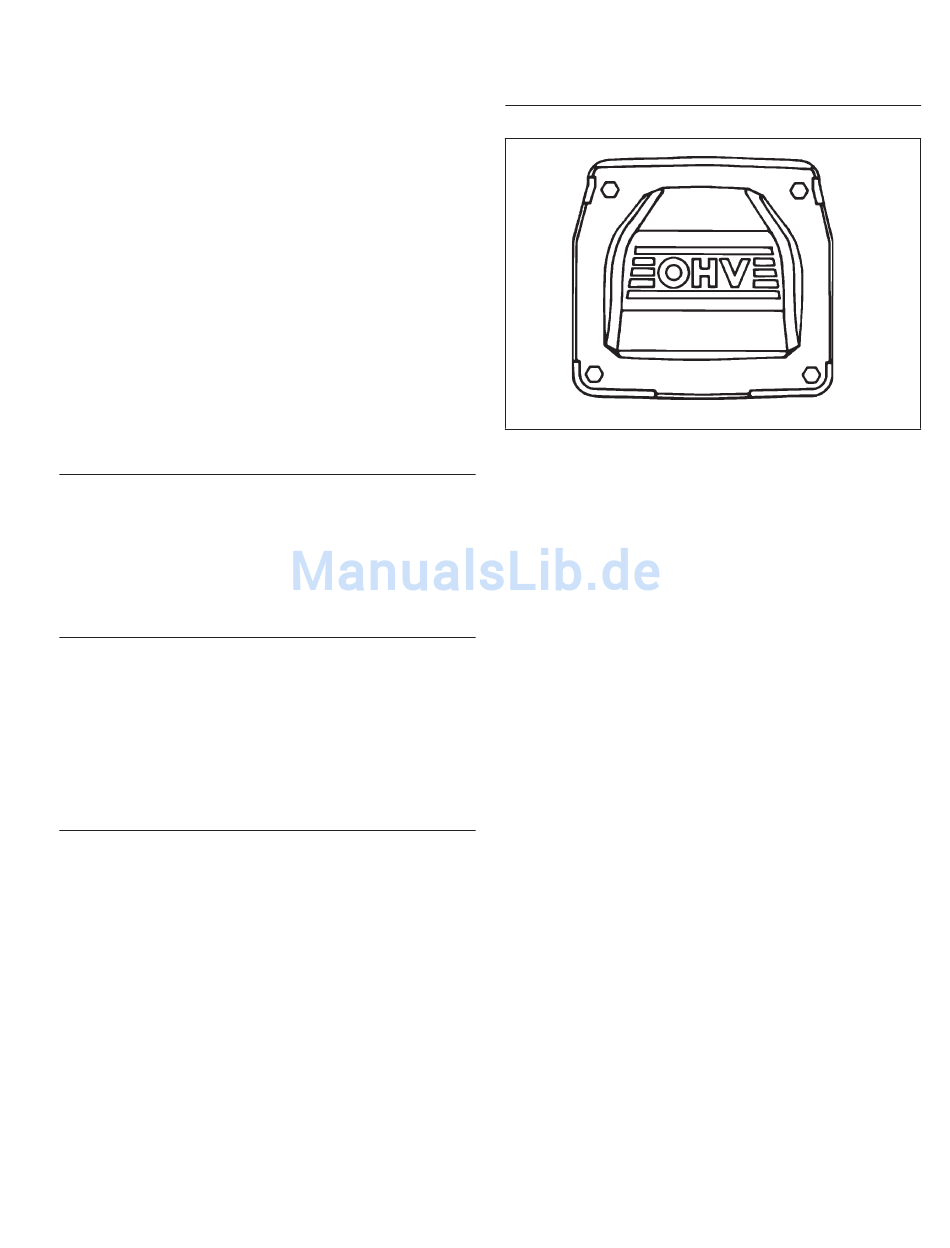

Einbau der Zylinderkopfdeckel
Anzugsreihenfolge
1
4
1. Prüfen Sie, ob die Dichtfl ächen sauber sind.
2. Stellen Sie sicher, dass die Dichtfl ächen nicht gerieft
oder gekerbt sind.
®
3. Legen Sie in die Ringnut der einzelnen Deckel
jeweils einen neuen O-Ring.
4. Setzen Sie die Deckel an die Zylinderköpfe an.
Zentrieren Sie den Deckel zur Ölabscheiderbohrung
an Zylinder 1. Schrauben Sie vier Schrauben in die
Deckel und ziehen Sie sie von Hand fest.
5. Ziehen Sie die Befestigungselemente der
Zylinderkopfdeckel mit 6,2 Nm (55 in. lb.) in der
abgebildeten Reihenfolge fest.
6. Bauen Sie die Gummitülle in den Zylinderkopfdeckel
von Zylinder 1 ein. Setzen Sie den Ölabscheider in
die Tülle ein und befestigen Sie ihn mit
Befestigungsschrauben am Lüftergehäuse.
Wiederzusammenbau
3
2
