24
Produkt-Information
Motorbeschreibung
Externe Motorteile und -optionen

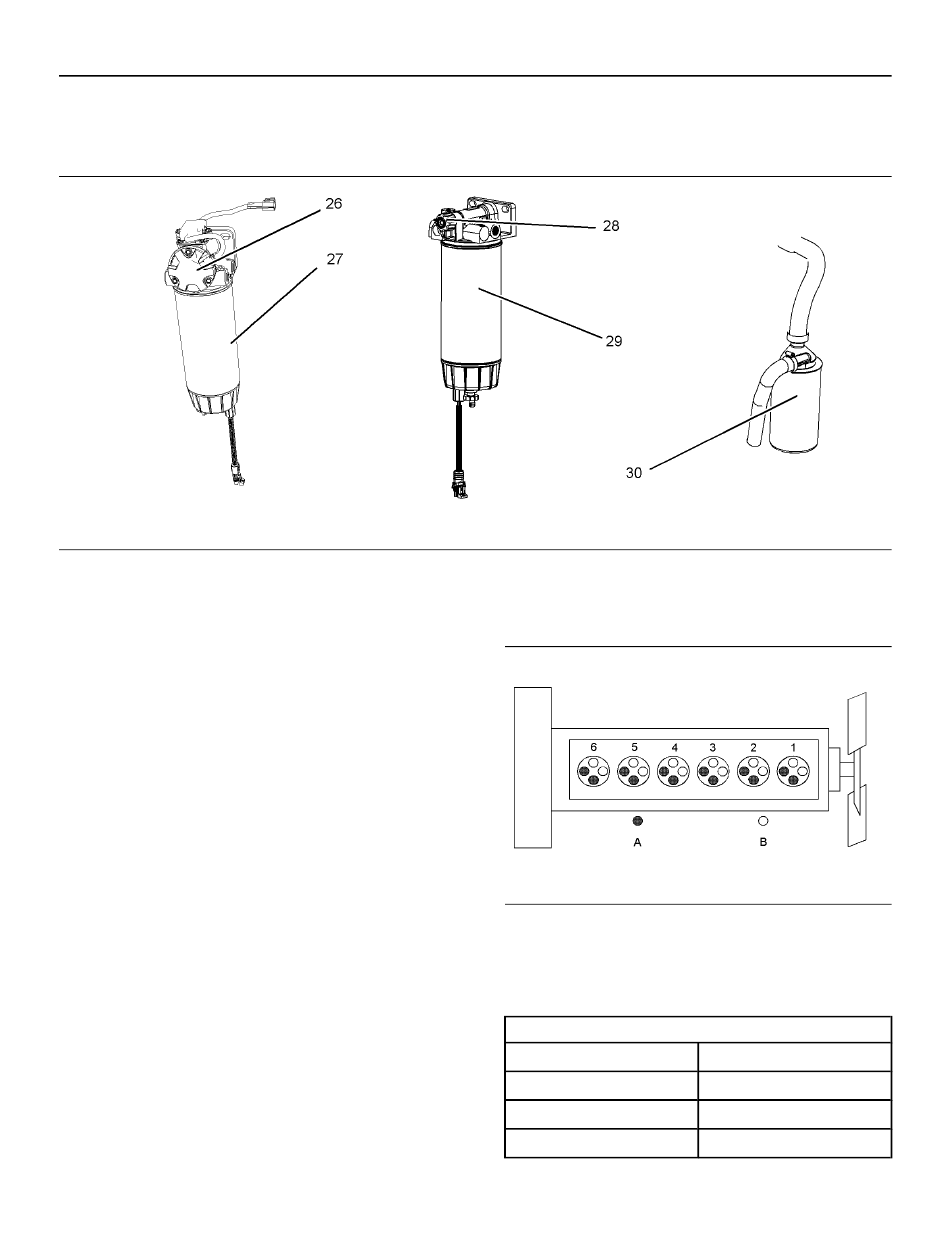

Abbildung 20
(26) Elektrische Kraftstoffförderpumpe
(27) Kraftstoffvorfilter
Motorbeschreibung
Die Perkins -Industriemotoren 1106C-E70TA und
1106D-E70TA weisen die folgenden Merkmale auf.
• 6 Zylinder in Reihe
• Viertaktverfahren
• Turboaufladung/Ladeluftkühlung
Motordaten
Anmerkung: Die Vorderseite des Motors befindet
sich gegenüber der Schwungradseite des Motors.
Die linke und rechte Motorseite wird von der
Schwungradseite aus festgelegt. Zylinder Nr. 1 ist der
vordere Zylinder.
(28) Mechanische Kraftstoffförderpumpe
(29) Kraftstoffvorfilter
i05331435
Abbildung 21
Lage der Zylinder und Ventile
(A) Auslassventile
(B) Einlassventile
Tabelle 1
Betriebsbereich (1/min)
Anzahl der Zylinder
Bohrung
Hub
SGBU8731-02
(30) Kurbelgehäuse-Entlüfter zum
Anschrauben
Motordaten
900 bis 2800
6 in Reihe
105 mm (4,13")
135 mm (5.315'')
g03343046
g01127295
(1)
(Fortsetzung)
