18.9 HÖHE -> SPOILER (WÖLBKLAPPEN) MISCHER
In diesem Menü können die Vorgaben für einen Mischer einge-
stellt werden, durch den bei Betätigung des Höhenruders, die
Fläche verwölbt wird. Damit wird die Höhenruderwirkung
unterstützt, um besonders enge Kurven und rechteckige Flug-
figuren zu ermöglichen.
Es kann eine Mischerkurve programmiert werden. Die Funk-
tion lässt sich mit einem auswählbaren Schalter aktivieren.
Außerdem kann, wie bei vielen Funktionen, vorgegeben wer-
den, ob die Einstellungen für alle Flugzustände (Glob) oder nur
für den aktivierten (Sepa) gelten soll. Weiterhin lässt sich ein
Zusatzgeber bestimmen, mit dem ein Feinabgleich durchge-
führt werden kann.

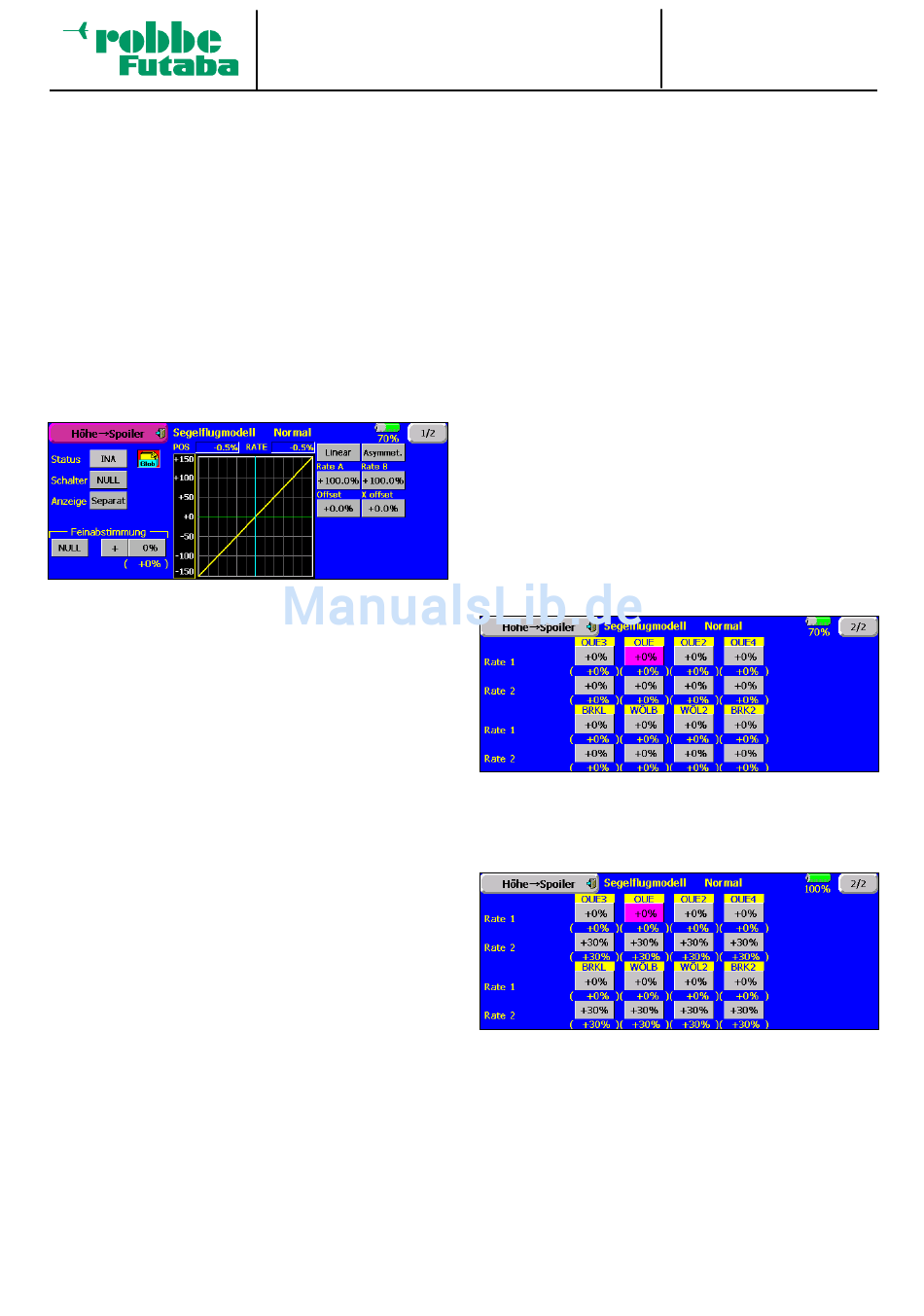

Markieren Sie die Schaltfläche dieses Mischers im Modell-
Menü. Das Display stellt sich dann wie folgt dar:
Auch diese Mischfunktion muss zunächst in der Status Zeile
aktiviert werden. Das Feld markieren, im Feld wird danach
statt 'INA' (inaktiv), je nach Schalterstellung 'EIN' bzw. 'AUS'
angezeigt.
Auch die Wirkungen und Vorgaben für die mögliche Program-
mierung eines globalen- oder separaten Modus sind mehrfach
beschrieben. Die Programmierung erfolgt über das entspre-
chende Schaltfeld in der zweiten Zeile.
Nach dem bekannten Verfahren kann ein Schalter zur Auslö-
sung des Mischers bestimmt werden. Das entsprechende Feld
markieren und im Schalterauswahl-Menü den gewünschten
Schalter und dessen Betätigungsrichtung festlegen. Die Vor-
einstellung 'NULL' heißt, der Mischer ist immer eingeschaltet.
Danach kann man im Feld 'Anzeige' den Modus der Anzeige
bestimmen. Dabei kann man individuell bestimmen, ob alle
Flugzustände (alle FZS), der gerade aktive (Separat) oder die
Feineinstellungen (Fein) visualisiert werden sollen.
• Einstellungen für eine Feinabstimmung setzen
Es lässt sich ein Schalter oder ein Geber programmieren mit
dem ein Feinabgleich des Mischers durchgeführt werden
kann. Die Umsetzung erfolgt im Rahmen 'Feinabstimmung'.
Markieren Sie dieses Feld, im darauf erscheinenden Geber-
/Schalterauswahl-Menü kann das gewünschte Betäti-
gungselement ausgewählt werden. Die Voreinstellung steht
auf 'NULL'. Jeder der zusätzlichen Geber kann ausgewählt
werden. Die Vorgabe wird im Feld angezeigt.
Danach muss der Betriebsmodus für den Geber bestimmt
werden. Die Auswahl erfolgt nach dem bekannten Schema.
Das Feld mit dem Symbol für die Wirkung des Gebers muss
markiert werden. Der Wirkungsmodus wechselt dabei jedes
Mal. Insgesamt stehen dabei vier Modi zur Verfügung,
deren Funktion schematisch im Display dargestellt wird. Die
Bedeutung der Symbole bzw. der verschiedenen Modi ent-
nehmen Sie bitte der Darstellung auf der Seite 61.
F X - 4 0
Nachdem ein Geber für den Feinabgleich und der ge-
wünschte Modus bestimmt worden sind, muss eine Wir-
kungsbereich für den Feinabgleich festgelegt werden. Dazu
muss das rechte Feld im Rahmen 'Feinabstimmung' mar-
kiert werden. Danach erscheinen am rechten Rand des Dis-
plays die Pfeiltasten, mit deren Hilfe der Wirkungsbereich
als %-Zahl festgelegt werden kann. Der eingestellte Wert
wird im entsprechenden Feld angezeigt. Die Wirkungsrich-
tung kann durch Wechsel des Vorzeichens im mittleren Feld
bestimmt werden.
Durch Betätigung des ausgewählten Gebers kann in dem
vorbestimmten Bereich eine Verstellung erfolgen. Der
aktuell eingestellte Wert wird in Klammern unter dem Feld
angezeigt. Gleichzeitig neben der programmierten Kurve,
mit einer feinen Linie die durch den Feinabgleich veränderte
Kurve dargestellt.
• Kurve programmieren
Es kann eine Kurve für die Wirkung des Höhe -> Wölbklap-
pen Mischers programmiert werden. Neben der Kurvenform
kann für jede Seite (Rate A und Rate B) ein %-Wert vorge-
geben werden. Der genaue Ablauf der Programmierung
einer Kurve ist bereits bei der Darstellung der Dual-Rate
Kurven im Kap. 17.2 auf der Seite 58 beschrieben.
Die eigentlichen Einstellungen für die Wege der bis zu vier
Querruder-, und vier Klappenservos erfolgen in einem separa-
ten Untermenü (siehe folgende Display-Darstellung).
Für jedes Servo kann für jede Ausschlagsseite der Servoweg
als %-Wert vorgegeben werden. Die Einstellung erfolgt auf die
bekannte Art und Weise. Feld markieren und bestätigen und
danach den %-Wert mit den Pfeiltasten vorgeben.
Die Abbildung zeigt eine Displaydarstellung für diesen Pro-
grammiervorgang
HINWEIS:
Wenn im Basis Menü 'Modell Typ' ein Nurflügelmodell ausge-
wählt worden ist, erscheinen bei diesem Mischer auch die bei-
den Winglets im Einstellfenster. Bitte berücksichtigen Sie die-
sen Sonderfall.
Grundsätzlich kann man sagen, dass die Programmiermög-
lichkeiten und die Displaydarstellung je nach gewählten
Modell- bzw. Flächentyp etwas unterschiedlich sind.
