LIEFERUMFANG

1 Sender FX-40 mit HF-Verstärker FX-FM
1 Lithium Senderakku LT4F 5000, 7,4 Volt, 5000 mAh
1 12 Volt Lithium Automatikladegerät, 7,4 V, 2 A
1 12 Volt Zigarettenanzünder-Adapter
1 110...230 Volt AC -> 12 DC Schaltnetzteil
1 Empfänger R-5014DPS
1 Schalterkabel mit Ladebuchse
2 Servoverlängerungskabel 20 cm
1 DSC Kabel, 1 DP-Karte 32 MB
1 Kombiwerkzeug-Schreibstift, 1 Reinigungstuch
1 Alu-Transportkoffer
3.1 EMPFOHLENES ZUBEHÖR
Senderpult (Acryl)
Regenschutzhaube
Ersatz Senderakku LT4F 5000 (7,4 V/ 5 Ah)
Trainer-Kabel
Adapter für Flugsimulator
Stick Schalter 2-pos
Stick Schalter 3-pos
Stick Taster (Druck)
Mix-Schalter 2/3 pos; kurz-lang
Mix-Taster
Ladekabel
Ersatzantenne
5.

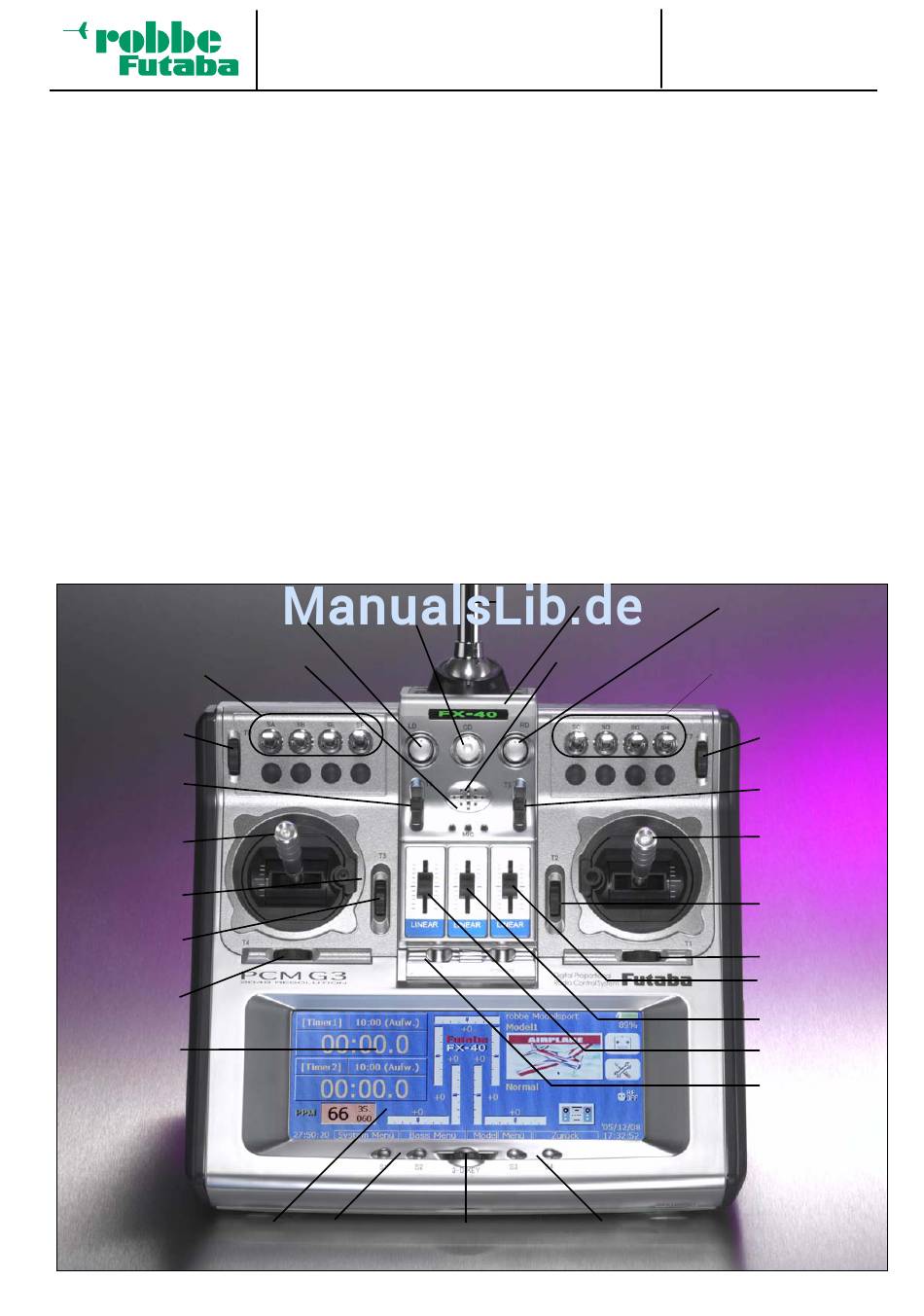

BEDIENELEMENTE SENDER

Schalter A, B, E und F
Rotary Trimm T8
Digi-Trimmer T6
Seiten-/
Drossel-
Knüppel
Neigungswin-
keleinstellung
RotaryTrimm
Drossel
Rotary Trimm
Seite
Trimmanzeige
Touchscreen Farbmonitor mit
Hintergrundbeleuchtung
F X - 4 0
No. 8405
No. 84051000
No. 4554
No. F 1591
No. 8239
No. 8315
No. 8316
No. 8317
No. 8227-8230
No. 8232
No. 8448
No. F 1473
Drehgeber LD Drehgeber CD
(versenkbar) + Taster CD-SW
Mikrofon
Programmier-
tasten S1+S2
4.

TECHNISCHE DATEN

SENDER FX-40

Steuerkanäle: . . . . . . 8...12 FM / 9 PCM-1024 / 14 PCM-G3
Frequenzbänder: . . . . . . . . . . . . . . . . . . . . . . 35 / 40-41 MHz
Frequenzkanäle: . . . . . . . . . . . . . . . . . . . . . . . . . . . 39, 22+21
Übertragungssystem: . . . . . . . . . . FM (PPM), PCM, PCM G3
Kanalraster: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 kHz
Stromversorgung: . . . . . . . . . . . . . 7,4 V Lithium Akku / 5 Ah
Stromaufnahme: . . . . . . . . .ca. 450 mA (mit HF-Abstrahlung)
ca. 750 mA (mit HF-Abstrahlung und LCD-Beleuchtung)
Abmessungen: . . . . . . . . . . . . . . . . . . . . . 240 x 230 x 60 mm
Gewicht (mit Akku):
EMPFÄNGER R 5014 DPS
Kanalzahl: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Frequenzbänder: . . . . . . . . . . . . . . . . . . . . . . . 35/40-41 MHz
Zwischenfrequenz: . . . . . . . . . . . . . . . 10,7 MHz und 455 kHz
Übertragungssystem: . . . . . . . . . . . . . . . . . . . . . . . . PCM-G3
Kanalraster: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 kHz
Betriebsspannung: . . . . . . . . 4,8 - 6 V (4-5 Zellen NC/NiMH)
Stromaufnahme: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75 mA
Abmessungen: . . . . . . . . . . . . . . . . . . . . 52,5 x 37,5 x 16 mm
Gewicht: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 g
Monitor (LED)
Antenne
Lautsprecher
Programmier-
3-D-Hotkey
tasten S3+S4
5
Technische Daten
Bedienelemente
. . . . . . . . . . . . . . . . . . . . . . . ca. 1680 g
Drehgeber RD
(versenkbar)
Schalter C, D, G, und H
Rotary Trimm T7
Digi-Trimmer T5
Höhenruder-/
Querruder-
Knüppel
Rotary Trimm Höhe
Rotary Trimm Quer
Linearschieber L1
Linearschieber L2
Linearschieber L3
Ein-/Ausschalter
