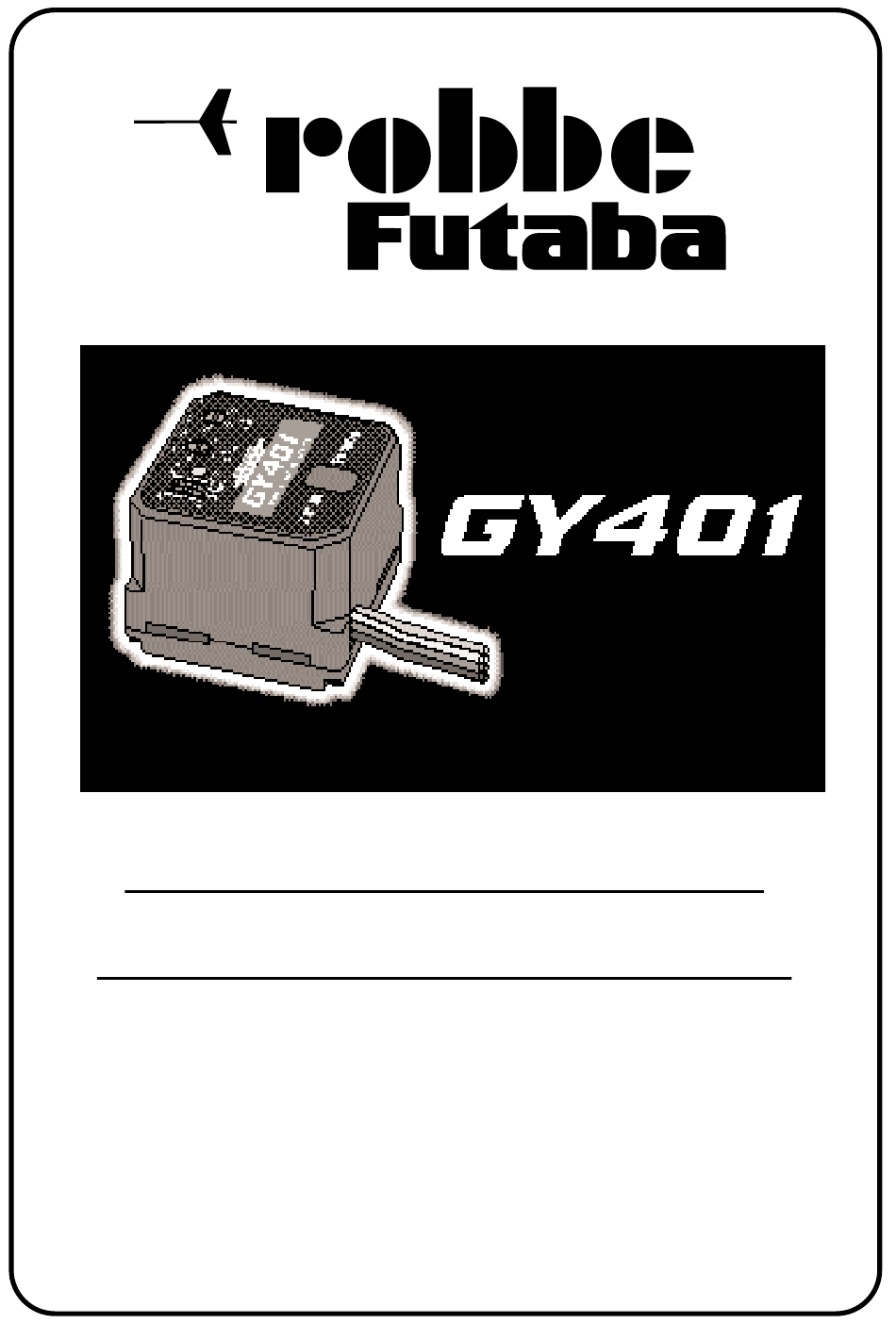

- Seite 1 Einbau- und Bedienungsanleitung Notice d’implantation et d’utilisation SMM-Kreisel GY-401 No. F 1226, F 1229...
-
Seite 2: Inhaltsverzeichnis
Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 Sehr geehrter Kunde, mit dem Kreisel GY-401 haben Sie sich für ein Präzisionskreiselsystem entschieden, wel- ches den neuesten Stand der Sensortechnologie beinhaltet. Obwohl die Handhabung dieses Kreisels sehr einfach ist, verlangt die Einstellung vom An- wender einige Grundkenntnisse. - Seite 3 Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 Bei einer äußeren Störung, z.B. durch Seitenwind, senden konventionelle Kreisel Kontroll- signale nur solange zum Heckrotorservo, wie sich das Heck des Hubschraubers bewegt. Sobald das Heck wieder stillsteht, arbeitet der Gyro nicht mehr gegen die ungewollte Rich- tungsänderung des Hubschraubers.
-
Seite 4: Lieferumfang
• Digital-Servo S 9253 • Bedienungsanleitung, • Drei selbstklebende Dämpfungsschaumstreifen zur Befestigung, • Miniaturschraubendreher zur Einstellung der Kreisel-Empfindlichkeit No. F 1226, wie Kreisel GY401 No. F 1229, jedoch ohne Servo. 3. Technische Daten Gyro GY401: Betriebsspannung: 3 - 6 Volt am Empfängerausgang Temperaturbereich: -10 °C bis +45 °C... - Seite 5 Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 Zu den allgemeinen Leistungsmerkmalen dieses Kreisels gehören darüber hinaus: • besonders schnelle Reaktionen auf eine äußere Störung durch den eingesetzten High- Speed Microprozessor und der rein digitalen Signalverarbeitung. •...
- Seite 6 Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 Zusatzkanal 5 am Sender in die dafür passende Endstellung bringen => Umschaltung Normal/AVCS Mode). Alternativ beobachten Sie die Statusanzeige (siehe Kapitel 7, Seite 11). 6. Korrigieren Sie nun bei eingeschalteter RC-Anlage den Heckrotorservoabtriebshebel so, daß...
- Seite 7 Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 Beim Einsatz eines AVCS-Kreisels sind die folgenden Hinweise zwingend zu beach- ten: Einstellungen am Sender: • Im AVCS Modus muß ein senderseitiger Pitch -> Heckrotormischer (Revo-Mix) abge- schaltet werden.
-
Seite 8: Anschlüsse Und Bedienungselemente
Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 5. Anschlüsse und Bedienungselemente Wahlschalter Analog - oder Digitalservo (DS-Mode) Wirkrichtungs-Umschalter (DIR) Anzeige des Kreisel-Status (Monitor LED) Verzögerungseinstellung für Heckservo (DELAY) Wegeinstellung Heckservo (LIMIT) Anschluß Kreiselempfindlichkeit (Zusatzkanal 5) Anschluß Heckrotor-... -
Seite 9: Einbau Des Heckrotorservos
Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 Kreiselgehäuses verläuft. Anders formuliert, die gedachte senkrecht Achse durch den Gyro muss parallel zur Hauptrotorwelle stehen. Die an der Oberseite des Kreisels befindlichen Schalter und Einsteller sollten frei zugänglich sein um auch nach der Montage bedient wer- den können. - Seite 10 Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 Anschluß Zusatzkanal (z.B. Kanal 5) zum Empfängerausgang Heckrotor (Kanal 4) Anschluß Heckservo 7. Inbetriebnahme des Kreisels im Normal-Modus Da der GY401 ein besonders kleiner und leichter Kreisel ist, sind die eingesetzten Schalter und Trimmer sehr klein ausgeführt.
- Seite 11 Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 (siehe auch „Maximalausschlag des Heckrotor-Servos einstellen“, Seite 15). Bei einem robbe/Futaba-Sender erfolgt die Einstellung der Empfindlichkeit über den Kanal 5. Diesem Kanal sollte ein Schieberegler zugeordnet sein. Damit haben Sie die Möglichkeit, den Kreiselmodus und die Kreiselwirkung individuell an jede Flugsituation und Wetterlage während des Einsatzes anzupassen.
-
Seite 12: Servoauswahl
Servo S 9250. Um den Kreisel auch mit herkömmlichen Servos betreiben zu können, ist er mit einem ‘Servo-Modus’-Schalter (DS-Mode) ausgerüstet. Achtung: Steht der Schalter in der ‘ON’-Position, dürfen nur digitale robbe-Futaba-Servos angeschlossen werden. Dieser Zustand ist in nebenstehendem Bild dargestellt. Beim Einsatz eines herkömmlichen (Analog-) Servos muß der Schalter unbedingt auf ‘OFF’... -
Seite 13: Kreiselwirkrichtung
Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 Laufrichtung von Kanal 4 im Menu Servo-Reverse (Servoumpolung) des Senders umgepolt werden. rechtsdrehendes Haupt- linksdrehendes Haupt- rechtsdrehendes Haupt- rotorsystem (z.B. Raptor) rotorsystem (z.B. Futura rotorsystem (z.B. SE, Nova links) Millennium) Überprüfung der Kreiselwirkrichtung... -
Seite 14: Inbetriebnahme Des Gy401 Im Avcs-Modus
Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 Maximalausschlag des Heckrotor-Servos einstellen Beachten Sie, daß dies erst nach der korrekten Grundeinstellung des Heckgestänges erfolgen kann. Bewegen Sie den Heckrotor- Steuerknüppel nach links und rechts und justieren Sie den Trimmer für den Maximalausschlag (LIMIT) so, dass Servo und Heckrotorge- stänge mechanisch nicht in der Bewegung behindert werden. - Seite 15 Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 Kreiselsystem genau an Ihre eigenen Bedürfnisse anzupassen. siehe auch Optimierung des Kreiselsystems. Optimierung des Kreiselsystems für 3D und Kunstflug: Das im Schnelleinstieg voreingestellte Kreiselsystem kann, nachdem Sie mehrere Flüge absolviert und sich an die Flugcharakteristik gewöhnt haben, individuell optimiert werden.
-
Seite 16: Sonstige Hinweise
Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 3. Bestimmung der optimalen Servohebellänge: Die Servohebellänge beeinflußt die maximal einstellbare Empfindlichkeit. Ist der Hebel zu groß, ist die max. Empfindlichkeit zu gering und umgekehrt. Für den Zusatzkanal 5 können Sie im Menü... - Seite 17 Einbau- und Bedienungsanleitung No. F 1226, SMM Kreisel GY401 F 1229 Die daraus resultierende Verstellung des Heckrotorneutralpunktes kann eine schlechte oder Nicht-Steuerbarkeit des Heckrotors hervorrufen. Wir empfehlen daher den Einsatz eines PCM Empfängers um diesen Effekt zu vermeiden. Sollte dennoch ein PPM (FM) - System eingesetzt werden, so ist unbedingt darauf zu ach- ten, dass das System eine gute Reichweite besitzt.
- Seite 18 robbe Modellsport GmbH & Co. KG Metzloserstr. 36 D-36355 Grebenhain Telefon 06644/870 robbe Form 40-4711 BBAA...
- Seite 19 Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 Très cher client, Avec le GYRO, vous avez opté pour un système gyroscopique de précision, lequel est équipé de toutes les dernières technologies dans le domaine des capteurs. Bien que l'utilisation de ce gyroscope soit très simple, sa mise au point nécessite quelques connaissances de base.
- Seite 20 Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 En présence d'une interférence extérieure, par exemple un vent de côté, les gyroscopes conventionnels émettent des signaux de contrôle au servo d'anti-couple aussi longtemps que le rotor arrière bouge. Dès que le rotor arrière se stabilise, le gyroscope ne travaillle plus contre les changements de direction indésirée.
-
Seite 21: Caractéristiques Techniques
- Notice d'utilisation - 3 bandes autocollantes d'amortissement pour fixation - Mini tournevis pour réglage de la sensibilité du gyroscope N° F 1226 Idem au gyro GY 401 N° F 1229 mais sans servo 3) Caractéristiques techniques GY 401 tension d'alimentation 3-6 volts sortie récepteur... - Seite 22 Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 Autres caractéristiques de ce système gyroscopique réactions extremement rapides sur des interférences extérieures grace au micropro- cesseur haute vitesse et le traitement du signal purement digital. très petit et léger grace à la mise en oeuvre de la technologie CMS efficacité...
- Seite 23 Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 Important : choisissez pour la suite le mode normal du gyro. Ceci est reconnaissable au fait que le servo revient immédiatement au neutre lorsque l'on manoeuvre le manche de commande de l'anti-couple et le relache (ramenez le curseur du canal suppl.
- Seite 24 Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 Avec l'utilisation d'un gyro GY 401, il faut absolument respecter les indications sui- vantes : Réglage sur l'émetteur en mode AVS, il faut que le dispositif de mixage côté émetteur Pas/Rotor arrière (Revomix) soit coupé.
-
Seite 25: Branchement Et Éléments De Commande
Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 5) Branchements et éléments de commande commutateur de sélection servo anlalogue ou digital DS mode commutateur du sens de l'efficacité (DIR) indicateur de l'état gyro (moniteur LED) réglage du délai de reprise pour servo anti-couple (DELAY) réglage débattement servo anti-couple (LIMIT) -
Seite 26: Branchement Du Gyro
Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 Installer le gyroscope de telle sorte que l'arbre du rotor principal soit parfaitement perpen- diculaire au fond du boitier du gyroscope. Autrement dit, l'axe vertical imaginaire au travers du gyroscope, doit être parallèle à l'a rbre du rotor principal. - Seite 27 Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 branchement voie supplémentaire (ex : canal 5) vers sortie récepteur anti-couple (canal 4) Branchement servo anti-couple 7) Mise en oeuvre du gyro en mode normal Les potentiomètres de réglage et les interrupteurs sont de taille très réduites du fait des fai- bles dimensions du gyro.
- Seite 28 Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 (voir également réglage maximum du débattement du servo rotor arrière - page 31) Sur un émetteur Robbe / Futaba, le réglage de la sensibilité se fait par la voie 5. A cette voie, il faudrait un curseur.
-
Seite 29: Choix Du Servo
Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 un simple clignotement rythmique apparait lorsque l'interrupteur sur l'émetteur pour la sensibilité gyro est commuté au moins trois fois rapidement entre le mode AVCS et normal retour/aller puis retour au mode AVCS (nouveau point neutre établi). - Seite 30 Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 S'ils débattent en sens contraire, il faut inverser le débattement de la voie 4 dans le menu Servo Reverse de l'émetteur. Plateau cycliqu tournant Plateau cyclique Plateau cyclique tournant à droite à...
- Seite 31 Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 Réglage maximum du débattement du servo rotor arrière Veillez à ce que ceci ne se fasse qu'après l'ajustage correct de la tring- lerie de commande du rotor arrière. Bouger le manche de commande du rotor arrière de gauche à droite et ajuster le trimmer pour le maximum de débattement (LIMIT) de...
- Seite 32 Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 Optimisation du système gyroscopique pour 3D et vol acrobatique Le système gyroscopique préréglè avec la notice abrégée peut, après que vous ayez effec- tué quelques vols et vous être habitué aux caractéristiques de vol, être optimisé individu- ellement.
- Seite 33 Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 3) Détermination de la longueur optimale du palonnier servo La longueur du palonnier servo influence la sensibilité maximale réglable. Si le palonnier est trop grand, la sensibilité maxi est trop petite et inversement. Vous pouvez voir dans le menu ATV la voie supplémentaire 5 quelle grandeur de valeur avait la sensibilité...
- Seite 34 Notice d’implantation et d’utilisation F 1226, SMM Gyro GY401 F 1229 manoeuvrant la voie supplémentaire 3 fois en 1 seconde) peut dans certains cas, sous des conditions très mauvaises également par interférences être perdu. Il en résulte un déréglage du point neutre du rotor arrière qui peut amener à un mauvais, voir aucun contrôle du rotor arrière.
