60993

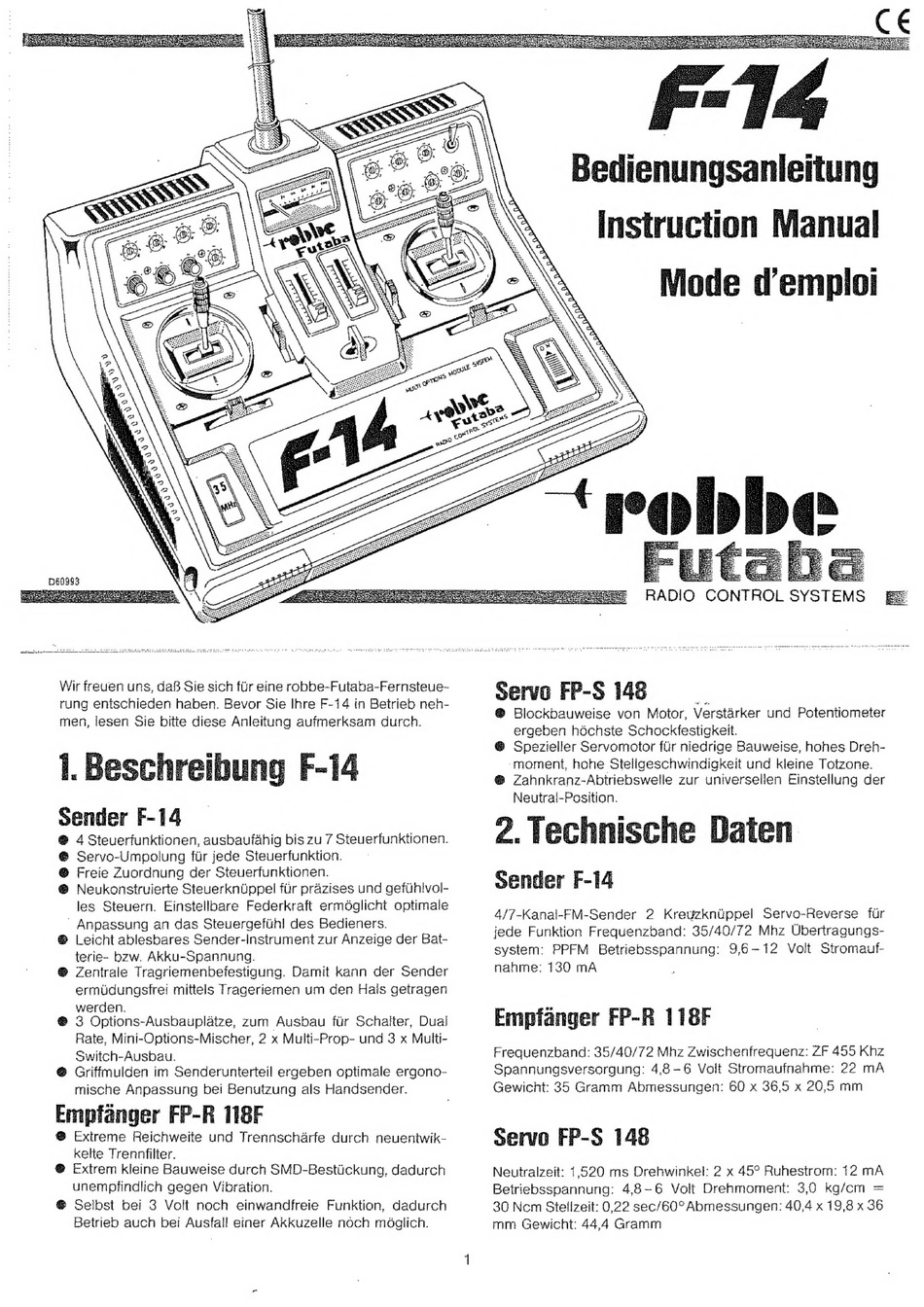

Wir freuen uns, daß Sie sich für eine robbe-Futaba-Fernsteue-
rung entschieden haben. Bevor Sie Ihre F-14 in Betrieb neh-
men, lesen Sie bitte diese Anleitung aufmerksam durch.
1. Beschreibung F-14

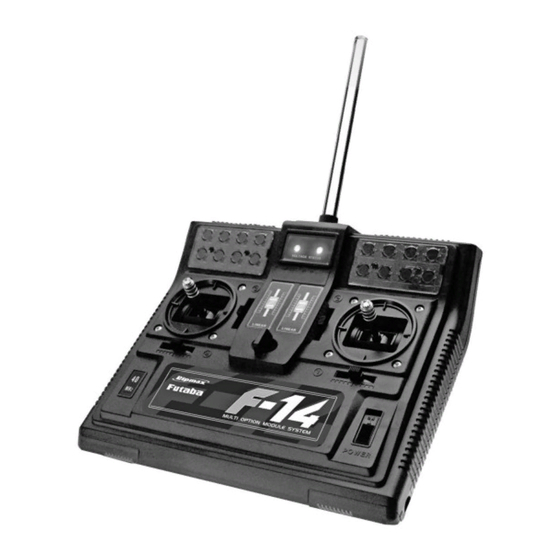

Sender F-14
@ 4 Steuerfunktionen, ausbaufähig bis zu 7 Steuerfunktionen.
@ Servo-Umpolung für jede Steuerfunktion.
® Freie Zuordnung der Steuerfunktionen.
@ Neukonstruierte Steuerknüppel für prazises und gefühlvol-
les Steuern.
Einstellbare
Federkraft ermöglicht optimale
` Anpassung an das Steuergefühl des Bedieners.
® Leicht ablesbares Sender-instrument zur Anzeige der Bat-
terie- bzw. Akku-Spannung.
@ Zentrale Tragriemenbefestigung. Damit kann der Sender
ermüdungsfrei mittels Trageriemen um den Hals getragen
werden.
& 3 Options-Ausbauplätze,
zum
Ausbau
für Schalter, Dual
Rate, Mini-Options-Mischer, 2 x Multi-Prop- und 3 x Multi-
Switch-Ausbau.
@ Griffmulden im Senderunterteil ergeben optimale ergono-
mische Anpassung bei Benutzung als Handsender.
Empfänger FP-R 118F
® Extreme
Reichweite
und Trennschärfe
durch neuentwik-
kelte Trennfilter.
® Extrem kleine Bauweise durch SMD-Bestückung, dadurch
unempfindlich gegen Vibration.
& Selbst
bei 3 Volt noch
einwandfreie
Funktion, dadurch
Betrieb auch bei Ausfal! einer Akkuzelle noch möglich.
Bedienungsanleitung
Instruction Manual
Mode d'emploi
Së
OL SYSTEMS
TEICHE
SE SE
se
Serve FP-S 148
& Blockbauweise von Motor, Verstärker und Potentiometer
ergeben höchste Schockfestigkeit.
® Spezieller Servomotor für niedrige Bauweise, hohes Dreh-
'moment, hohe Stellgeschwindigkeit und kleine Totzone.
® Zahnkranz-Abtriebswelle
zur universellen Einstellung der
Neutrai-Position.
2. Technische Daten
Sender F-14
4/7-Kanal-FM-Sender
2 Kreuzknüppel
Servo-Reverse
für
jede Funktion Frequenzband:
35/40/72
Mhz Übertragungs-
system:
PPFM
Betriebsspannung:
9,6-12
Volt Stromauf-
nahme: 130 mÂ
Empfänger FP-R 118F
Frequenzband: 35/40/72 Mhz Zwischenfrequenz: ZF 455 Khz
Spannungsversorgung: 4,8-6 Volt Stromaufnahme: 22 mA
Gewicht: 35 Gramm Abmessungen: 60 x 36,5 x 20,5 mm
Servo FP-S 148
Neutralzeit: 1,520 ms Drehwinkel: 2 x 45° Ruhestrom: 12 mA
Betriebsspannung:
4,8-6
Volt Drehmoment:
3,0 kg/cm
=
30 Nem Stelizeit: 0,22 sec/60° Abmessungen:
40,4 x 19,8 x 36
mm
Gewicht: 44,4 Gramm
