2.3

Systemkomponenten

2.3.1 Regelungs- und Pumpeneinheit

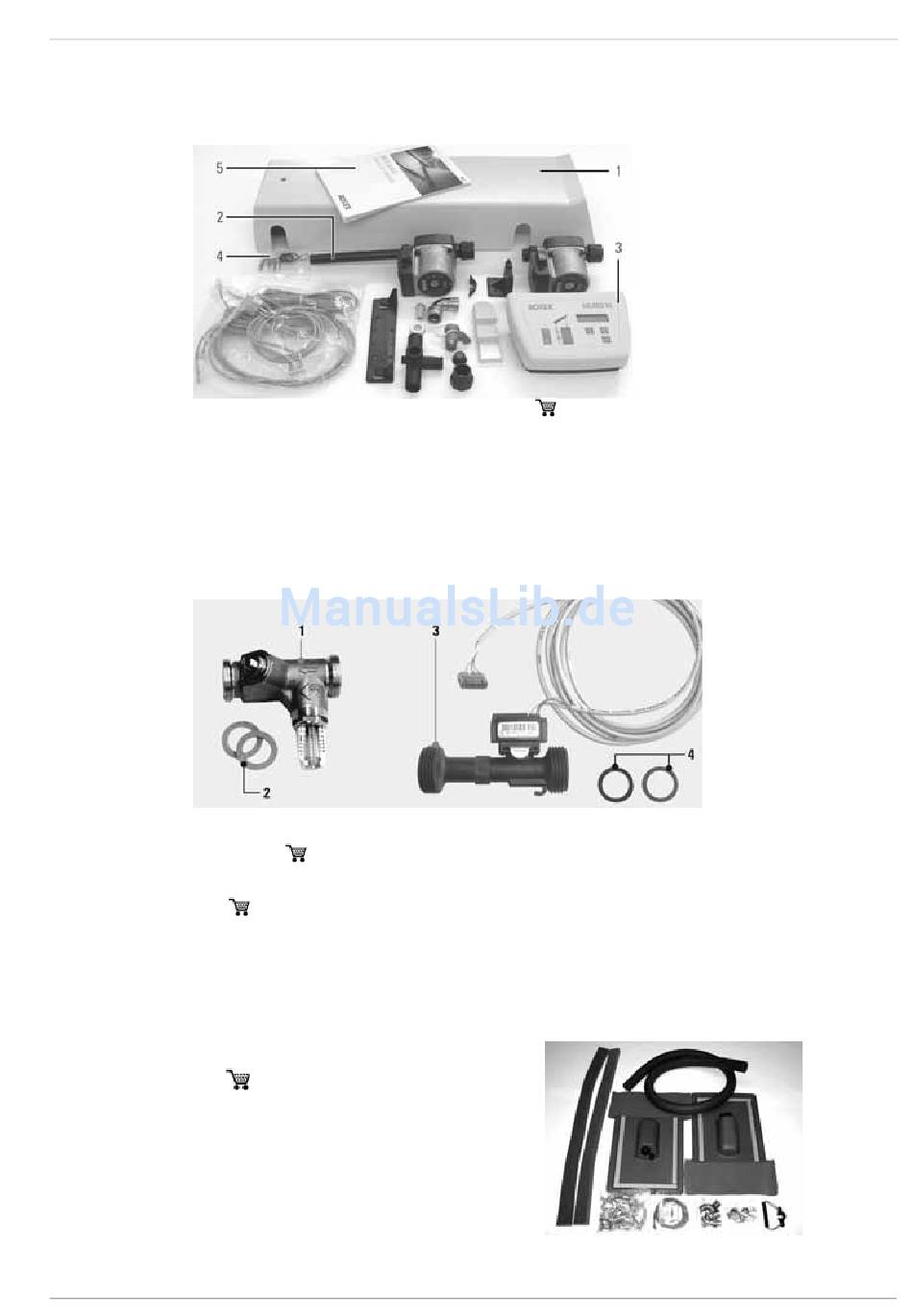

Bild 2-2
1
2
3
4
5

2.3.2 Optionale Durchflussmengenregler FlowGuard und Durchflussmengenmesser FlowSensor

Bild 2-3
1
2
3
4
2.3.3 Dachdurchführungen und Verbindungsleitungen
Dachdurchführungspaket Aufdach RCA (Anthrazit)
RCA (
Dachdurchführungspaket bestehend aus:
– Dachdurchführung Aufdach in der Farbe anthrazit bzw. rot,
– Montagematerial für Kollektor und Verbindungsleitung,
– UV-beständiger Wärmedämmung für den Außenbereich
(2 m),
– Anschlussfittings (inkl. Lösewerkzeug),
– Kollektortemperaturfühler.
FA ROTEX Solaris - 06/2009
Lieferumfang der Regelungs- und Pumpeneinheit (RPS3) (
Abdeckhaube
Anschlussverrohrung mit Umwälzpumpe, Druckerhöhungspumpe, Füll- und Entleerhahn
ROTEX Solaris R3 Differenztemperatur-Regelung mit Speichertemperaturfühler, Rücklauftemperaturfühler, Anschlusskabel
Kollektortemperaturfühler, Anschlusskabel 230 V-Netzanschluss (3 m)
Zubehörtasche (4 Zylinderschrauben, 4 Unterlegscheiben, 3 Sicherungsschrauben)
Solaris Dokumentation
Lieferumfang Durchflussmengenregler und Durchflussmengensensor
FlowGuard ( 16 41 02)
Dichtung FlowGuard
FlowSensor 1,3 für 3 l/min Minimaldurchfluss in der Startphase
( 16 41 07)
Dichtung FlowSensor
16 47 17)
2 x Produktbeschreibung
16 41 06 - 49)
Optional bestellbar (siehe Kapitel 5.2.6 „Solaris FlowSensor"):
FlowSensor 2,0 für 5 l/min Minimaldurchfluss in der Startphase
und
FlowSensor 5,0 für 10 l/min Minimaldurchfluss in der Startphase
Bild 2-4 RCA
9
