5 x Regelung - Bedienung
– Unmittelbar nach dem Einschalten erscheint der Start-Bildschirm, aus dem die installierte Software-Version und die Serien-
nummer des Geräts hervorgehen.
– Bei der Erst-Inbetriebnahme wird anschließend die gewünschte Anzeigensprache abgefragt.
– Die Funktionen der Pumpen und deren Betriebszustandsleuchten können aus Sicherheitsgründen nur manuell geprüft werden
(siehe Abschnitt 5.2.5).

5.3.2 Betriebsanzeige

In der Betriebsanzeige werden Systemtemperaturen, Maximal- und Rechenwerte angezeigt. Nach der Startanzeige befindet sich
die Solaris R3-Regelung automatisch im Betriebsanzeigemodus, ein Betriebswert wird angezeigt und die dazugehörige Leuchte
leuchtet.
• Drücken der Pfeiltasten lässt zwischen den vier Temperaturmesswerten und dem Durchflussmesswert (siehe Tab. 5-2 sowie
Tab. 5-6) navigieren.
• Drücken der Info-Taste zeigt die Maximal- und die Rechenwerte (siehe Tab. 5-3) an.
Die linke Spalte des Displays dient als Statusanzeige. Es bedeutet:
– "1" in erster Zeile, Betriebspumpe P1 aktiv.
– "2" in der 2. Zeile, Druckerhöhungspumpe P2 aktiv.
– "B" in der 3. Zeile, Brennersperrkontakt aktiv (siehe Abschnitt 5.3.9) oder einen Fehlerstatus (siehe Kap.6.2).
– "H" in der 4. Zeile, Handbetrieb aktiv.
Bild 5-4
5.3.3 Einstellmenü
Im Menü werden die Parameter der Solaris R3-Regelung angezeigt und geändert.
• Durch einmaligen Druck (>2 s) der OK-Taste gelangt man in das Menü oder wieder zurück in die Betriebsanzeige. Kurzzei-
tiges Drücken bestätigt eine Auswahl, öffnet die nächste Menüanzeige oder es erscheint ca. 1 s "Gespeichert" für einen
geänderten Wert.
• In der gewünschten Parameteranzeige gelangt man durch Drücken der OK-Taste in den Parameteränderungsmodus.
Im Menü (Bild 5-6) wird in der ersten Zeile der aktive Menüpfad angezeigt, in der linken Spalte zeigt ein Cursor (">") auf den
darunter liegenden Menüpfad oder einen Parameter. Von dort aus navigiert man im jeweiligen Menübaum mit den Pfeiltasten nach
oben (+ Taste) oder unten (– Taste). Der eingestellte Wert kann entsprechend der Pfeiltasten verändert werden. Ein kurzer Druck
auf die Pfeiltaste verändert den Wert um einen Verstellschritt, anhaltender Druck beschleunigt die Änderung. Wurde der
gewünschten Parameter geändert und die gesamte Parameterliste nach unten durchgeblättert, gelangt man wieder zurück in das
Auswahlmenü "Auswahl 2/2" und von dort in die Betriebsanzeige (siehe Bild 5-6). Die Regelung arbeitet sofort mit den geänderten
Parameterwerten. Grundsätzlich springt die Regelung in den Betriebsanzeigemodus zurück, wenn etwa 10 min lang keine Taste
betätigt wird.
44
Solange keine manuelle Verstellung vorgenommen wird oder ein Ereignis entsprechend Tab. 6-2 eine andere
Anzeigenform hervorruft, bleibt die angesteuerte Messwert- oder Info-Anzeige aktiv. Sie wird auch nach Para-
meteränderungen oder AUS-/EIN-Schalten wieder aktiviert. Werden Info-Werte angezeigt, ist keine Messstellen-
Kontrollleuchte aktiviert.

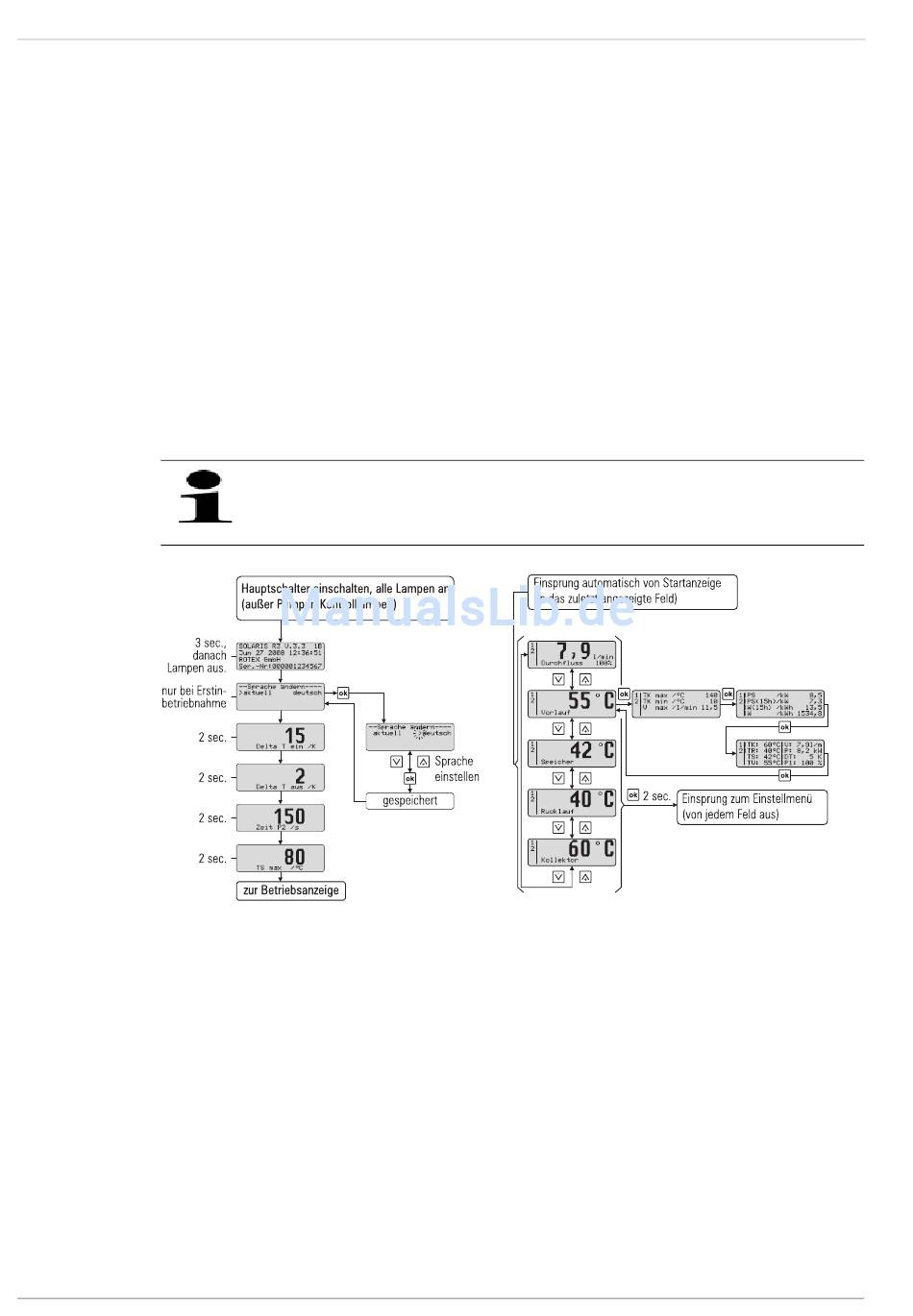

Startanzeige Bild 5-5 Betriebsanzeige
