Rotex Solaris Bedienungs- Und Installationsanleitung Seite 16

3 x Montage

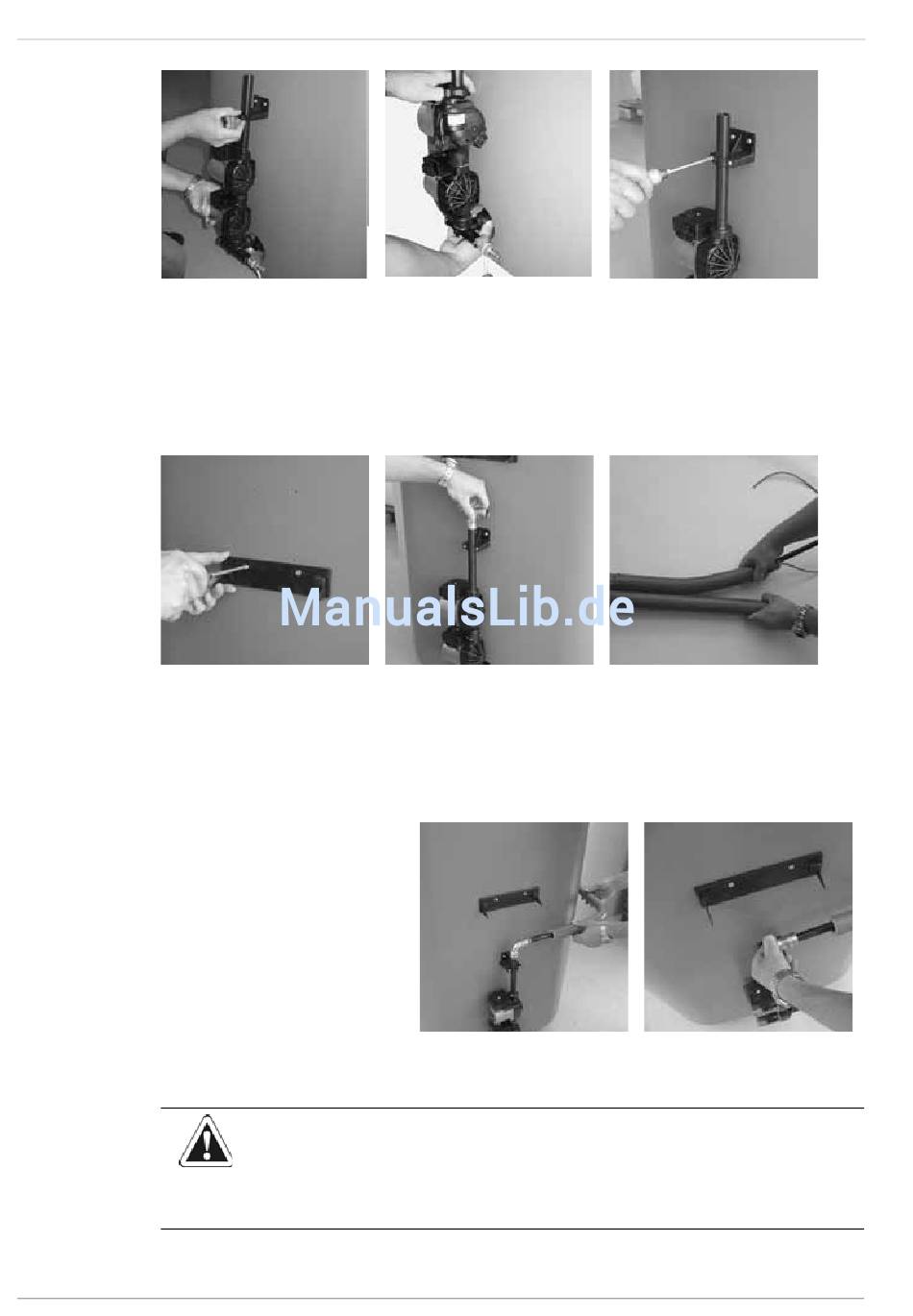

Bild 3-10 Arbeitsschritt 4
4. Die so vormontierte Pumpeneinheit am Speicheranschlusswinkel mit mitgelieferter Dichtung versehen und an den Solaren
Rücklaufanschluss des Speichers schrauben. Zur Erleichterung der Montage kann der Haltebügel in den Haltewinkel
eingerastet werden.
5. Speicheranschlussmutter handfest anziehen und auf Dichtheit prüfen.
6. Haltebügel mit dem Haltewinkel verschrauben (notwendig für die Aufnahme von Kräften).
Bild 3-13 Arbeitsschritt 7
7. Befestigungswinkel der Steuerung anschrauben.
8. Steckfittingbogen (Ø 22/Ø 18) aufstecken.
9. Vorlaufleitung (VA 15 Solar) mit Fühlerkabel und Rücklaufleitung (VA 18 Solar) vorbereiten. Twinwärmedämmung in der
Mitte auftrennen.
10. Rücklaufleitung (VA Solar 18) anpassen
11. Vorgebogene Rücklaufleitung
12. Vorlaufleitung (VA Solar 15) auf der
16
und nach dem Trennen der Twin-
wärmedämmung separat verlegen.
(VA Solar 18) in das Steckfitting am
Pumpenabgangsrohr stecken.
Speicherseite auf die benötigte Länge
kürzen und in Steckfitting am Solaris-
Vorlaufanschluss einstecken (siehe
Kapitel 3.4.2 „Montage FlowSensor,
FlowGuard (optional)", FlowSensor,
Arbeitsschritt 4).
VORSICHT!
Bei längeren horizontalen Leitungsstrecken mit geringem Gefälle könnten sich durch Wärmedehnung der
Kunststoffrohre zwischen den Befestigungspunkten Wassersäcke mit Siphonwirkung bilden.
• Die Leitung entweder an eine starre Hilfskonstruktion (z. B. Profilschiene, Rohr o. ä.) befestigen.
• Leitungsführung niemals waagerecht, sondern immer mit stetigem Gefälle (min. 2 %) ausführen.
Bild 3-11 Arbeitsschritt 5
Bild 3-14 Arbeitsschritt 8
Bild 3-16 Arbeitsschritt 10
Bild 3-12 Arbeitsschritt 6
Bild 3-15 Arbeitsschritt 9
Bild 3-17 Arbeitsschritt 11
FA ROTEX Solaris - 06/2009
