3.6.4 Montage des ersten Kollektors

1. Gleitsteine (Doppelklemmblech oder Einzelklemmstein) in richtiger Reihenfolge in die Montageprofilschiene einschieben.
2. Kollektorsicherungshaken senkrecht zur Kollektorauflagefläche, im jeweils für den Kollektortyp angegebenen Abstand, in die
obere seitliche Führungsnut des unteren Montageprofils einhängen und nach unten kippen. Die Sicherungshaken lassen sich
nach dem Einhängen in seitlicher Richtung verschieben (siehe Bild 3-53 und Bild 3-54).
3. Kollektor mithilfe eines Krans auf die Dachfläche heben. Falls kein Kran zur Verfügung steht, den Kollektor an einem Seil
befestigt über eine an die Dachkante angelehnte Leiter aufs Dach ziehen. Je nach Montagevoraussetzungen den Kollektor
vor oder nach dem Transport auf das Dach auspacken und die Sammlerrohrschutzkappen entfernen.
4. Kollektor entsprechend Bild 3-55 über die Montageprofilschienen heben, ablegen und vorsichtig in die Sicherungshacken
einhängen.

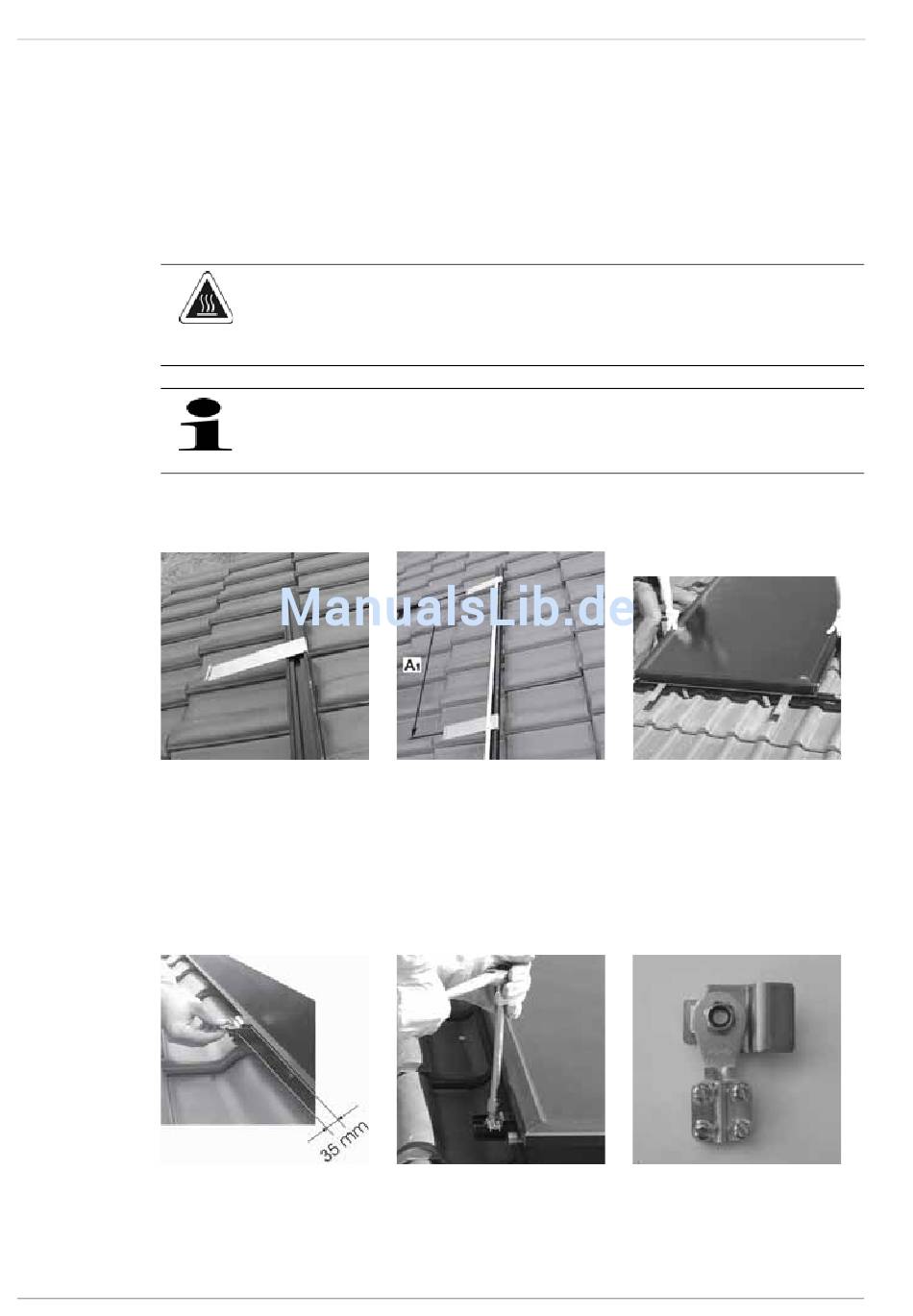

Bild 3-53 Kollektorsicherungshaken
5. Kollektor durch seitliches Verschieben so weit gegenüber den beiden äußeren linken Montageprofilenden ausrichten, dass
der Abstand des Kollektorprofils zur Montageschienenaußenkante 35 mm beträgt (Bild 3-56).
6. Den Einzelklemmstein mit Potentialausgleichsklemme in der Nähe des Rücklaufanschlusses in das Montageprofil einschieben
und mit selbstsichernden Muttern festschrauben (Bild 3-57).
7. Einzelklemmstein an oberer Montageschiene mit selbstsichernden Muttern festschrauben.
Bild 3-56 Korrekte Montageposition
28
WARNUNG!
Verbrennungsgefahr durch heiße Kollektoranschlüsse und heißen Kollektorrahmen.
• Heiße Teile nicht berühren.
• Schutzhandschuhe tragen.
Den Kollektor in korrekter Ausrichtung auf das Dach transportieren (Vermeidung von Montagefehlern oder kom-
plizierten Wendemanövern). Auf dem Verpackungskarton ist die obere Kollektorseite durch einen Aufkleber
gekennzeichnet. Das auf dem Rahmenprofil angebrachte Typenschild sowie die Hülse für den Kollektortempe-
raturfühler müssen sich beim Ausrichten des Kollektors rechts oben befinden.
montieren
Bild 3-54 Kollektorsicherungshaken
positionieren
Bild 3-57 Potentialausgleich festschrauben Bild 3-58 Klemmblech mit
Bild 3-55 Kollektor ablegen und ausrichten
Potentialanschluss
