Rotex Solaris Bedienungs- Und Installationsanleitung Seite 31

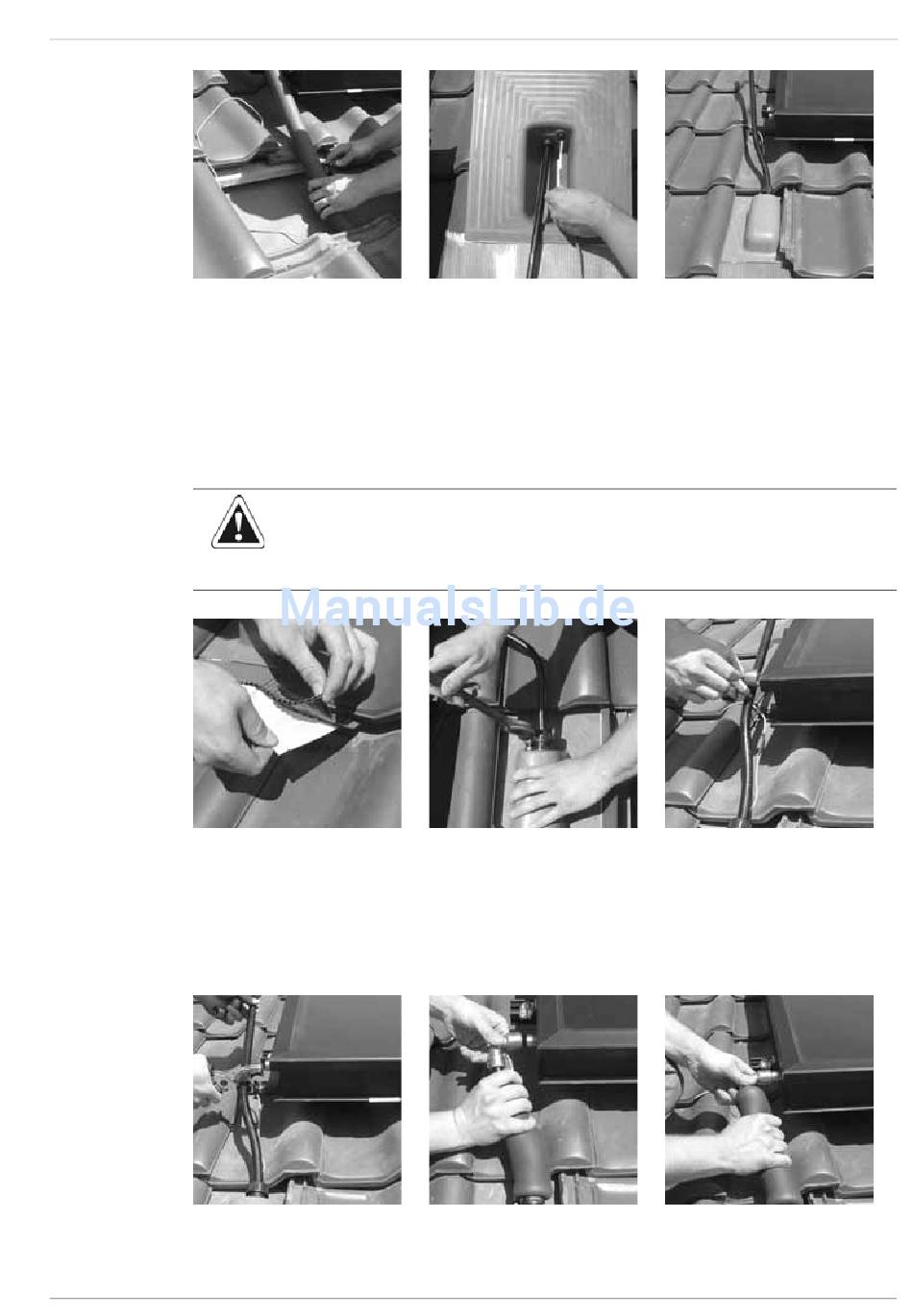

Bild 3-65 Arbeitsschritt 5
5. Die Wärmedämmschläuche der Verbindungsleitungen so abschneiden, dass die Verbindungsrohre durch die jeweilige
Dachdurchführung geführt werden kann (Bild 3-65).
6. Vorlauf- (oben am Kollektor/VA 15 Solar) sowie Rücklaufleitung (unten am Kollektor/VA 18 Solar) durch die
M32-Verschraubung der jeweiligen Dachdurchführung ziehen. Danach den Potentialausgleich bzw. das
Kollektortemperaturfühlerkabel von innen durch die jeweilige M16 Verschraubung schieben (Bild 3-66).
7. Dachdurchführungen eindecken (Bild 3-67), am Well-Aluminiumkragen die Schutzfolie abziehen, den Kragen der
Dachziegelform anpassen und ankleben (Bild 3-68).
Bild 3-68 Arbeitsschritt 7
8. M-Verschraubungen der Anschlussleitungen festziehen (beispielhaft Bild 3-69).
9. Anschlussrohre zurechtbiegen, benötigte Länge markieren (Bild 3-70) und abschneiden (Bild 3-71).
10. Rohrende entgraten (Schutz des O-Rings im Steckfitting).
11. Beiliegende UV-beständige Wärmedämmschläuche auf benötigte Länge abschneiden.
Bild 3-71 Arbeitsschritt 9
12. Wärmedämmschläuche auf Anschlussrohre sowie Steckfitting auf VA Solarrohr schieben (Bild 3-72).
FA ROTEX Solaris - 06/2009
Bild 3-66 Arbeitsschritt 6
VORSICHT!
Bei speziellen Dachabdeckungen, wie Dachziegel mit stark ausgeprägter Wellung (große Höhenunterschiede)
können Abdichtungsschwierigkeiten mit der Universal-Dachdurchführung auftreten.
• Für diese Fälle, wie auch bei Biberschwanz- oder Schieferabdeckung, einen Dachdecker hinzuziehen.
Bild 3-69 Arbeitsschritt 8
Bild 3-72 Arbeitsschritt 12
3 x Montage
Bild 3-67 Arbeitsschritt 7
Bild 3-70 Arbeitsschritt 9
Bild 3-73 Arbeitsschritt 14
31
