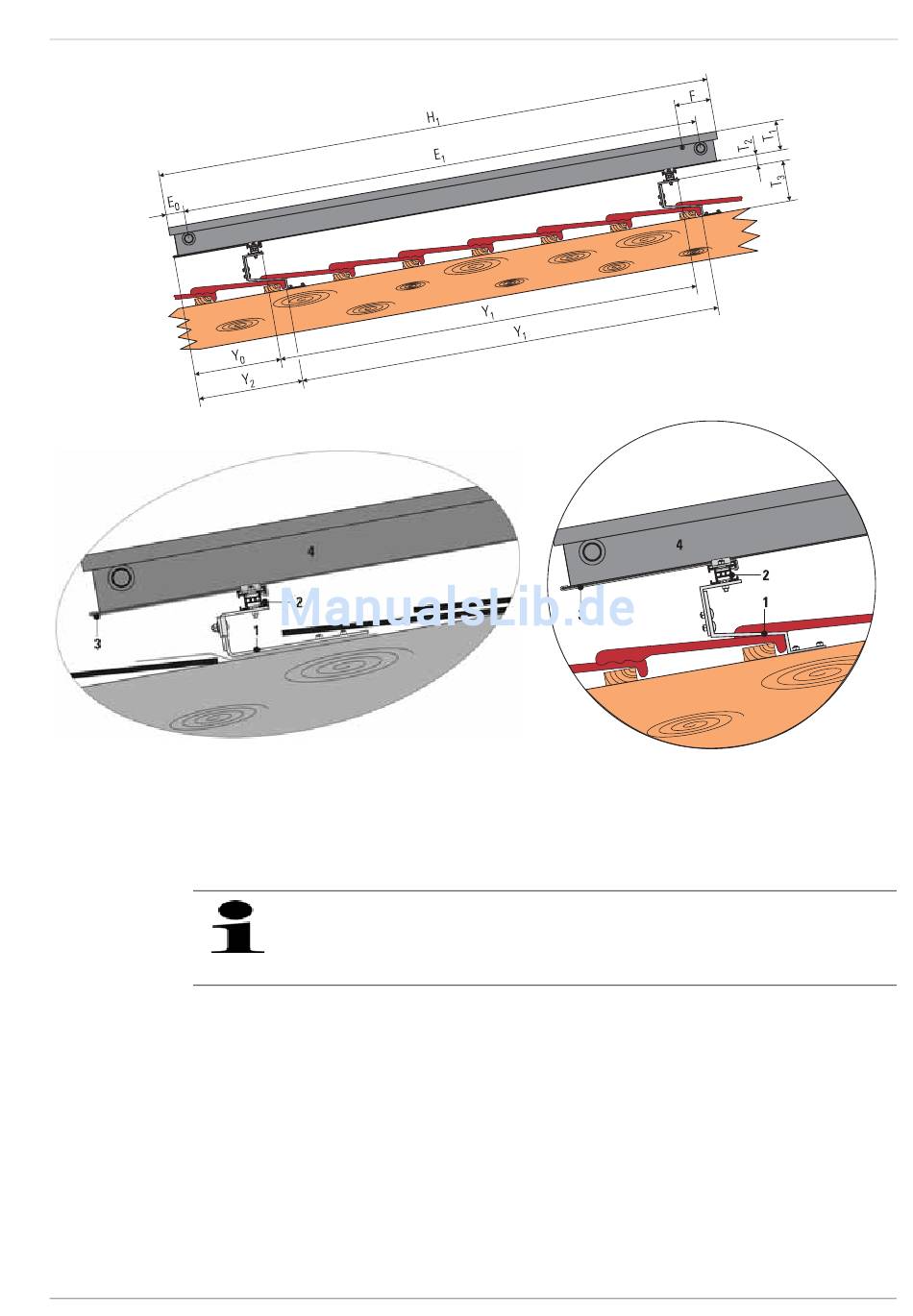

Bild 3-43 Seitenansicht eines Aufdach montierten Solaris-Kollektors

Montage der Dachhaken und Montageprofilschienen

Benötigtes Werkzeug:
– Sechskant-Steckschlüssel SW 13
– Maulschlüssel SW 13
– Hammer
– Trennschleifer mit Diamanttrennscheibe
FA ROTEX Solaris - 06/2009
Dachschiefer
Pro Kollektor wird eine definierte Dachfläche benötigt, für den V21A – 2,0 x 1,01 m
für den V26A – 2,0 x 1,37 m
Die Hauptabmessungen des Kollektorfeldes (entsprechend Bild 3-42 und Bild 3-43) sind in Tab. 3-1 zusammen-
gefasst.
2
und für den H26A – 1,37 x 2,0 m
– Wasserwaage
– Meterstab
– Akku-Bohrschrauber mit Spiralbohrer Ø 6 mm
3 x Montage
Dachziegel
2
,
2
.
25
