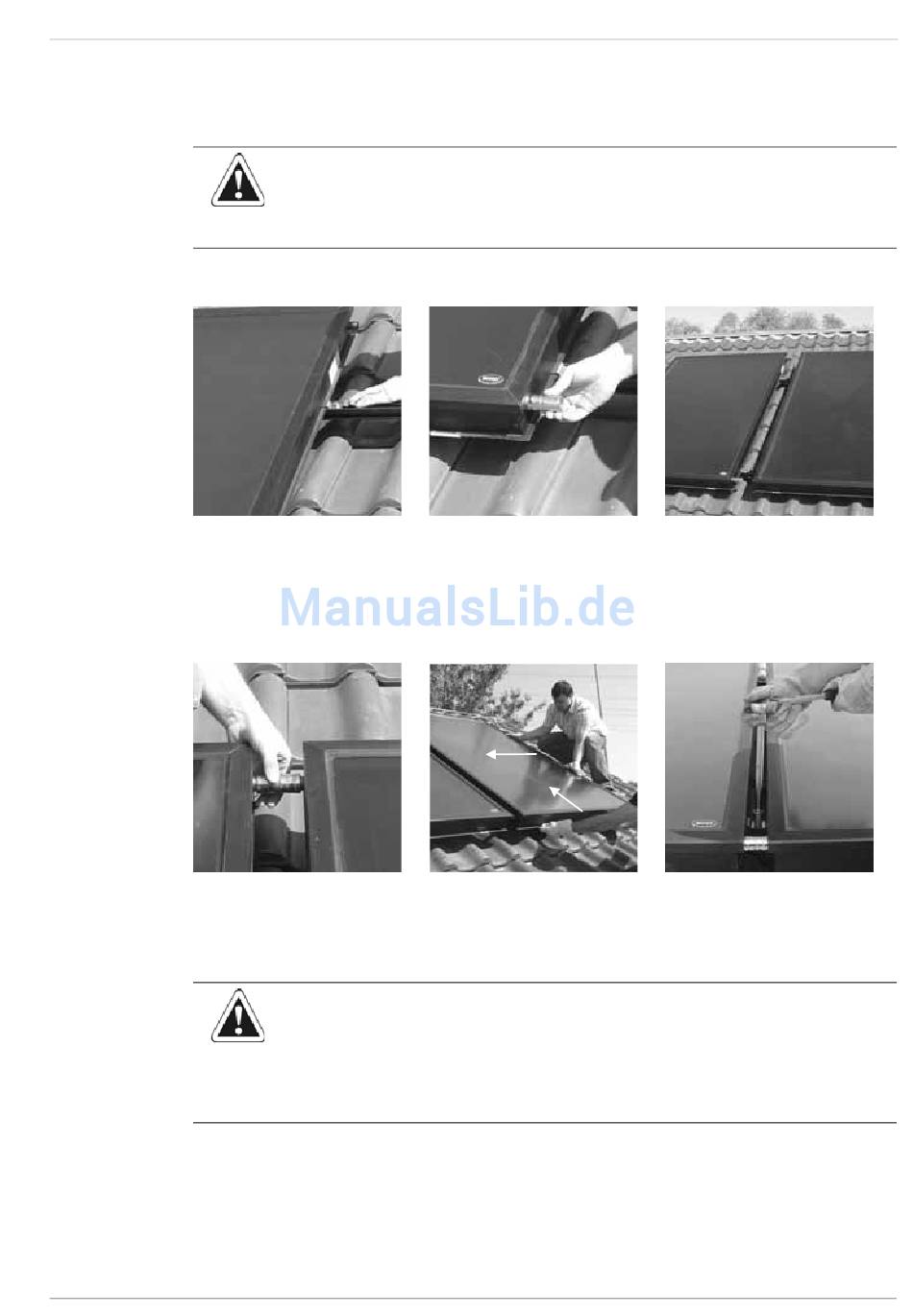

3.6.5 Montage der weiteren Kollektoren

1. Doppelklemmblech in die obere sowie untere Montageschiene einführen und an den zuletzt montierten Kollektor schieben
(Bild 3-59).
2. Fitting aufstecken (Bild 3-60).
Bild 3-59 Doppelklemmblech einschieben
3. Nächsten Kollektor (siehe Abschnitt 3.6.4, Arbeitsschritt 2) auf die Montageschienen heben und mit Abstand zu den Fittings
in die Sicherungshaken einhängen (Bild 3-61).
4. Fitting so über den Anschluss des neuen Kollektors schieben, dass jeweils zwischen den Kollektoren und dem Fittingbeginn
bzw. -ende ein Spalt entsteht (Schutz des O-Rings) (Bild 3-62).
Bild 3-62 Fitting vor Zusammenschieben der
5. Nächsten Kollektor gegen Fitting und dann weiter bis zum montierten Kollektor schieben (Bild 3-63). Der Abstand zwischen
den Kollektoren ergibt sich automatisch durch die Länge der Verbindungsfittings.
6. Doppelklemmblech verschrauben (Bild 3-64).
7. Klemmsteine für letzten Kollektor einführen und festziehen.
FA ROTEX Solaris - 06/2009
VORSICHT!
Unsachgemäßes Handeln beschädigt die Bauteile und erschwert die Montage.
• Kollektorverbindungsrohre niemals Quetschen oder Stauchen.
• Anschlussrohre auf Grat kontrollieren, ggf. entgraten.
Kollektoren positionieren
VORSICHT!
Werden die Verbindungen am Kollektor (CON V) nicht mit äußerster Vorsicht montiert, kann der Dichtring
beschädigt werden. Damit wird das System undicht.
• Die Verbindungen am Kollektor (CON V) immer mit äußerster Vorsicht montieren.
• Den nächsten Kollektor beim Zusammenschieben in Flucht zu den Anschlussrohren des vorherigen
Kollektors bringen.
Bild 3-60 Fitting aufstecken
Bild 3-63 Kollektoren zusammen schieben
3 x Montage
Bild 3-61 Nächsten Kollektor positionieren
Bild 3-64 Doppelklemmblech verschrauben
