5.3.8 Korrekturwerte für Messstellen
Weicht der Messwert eines Fühlers vom realen Wert ab, kann er über einen Korrekturwert ausgeglichen werden.
• Über den Menüpfad: "Auswahl 2/2" -> "System" -> "Korrekturwerte" den Korrekturparameter (siehe Bild 5-6) anwählen
und Werte entsprechend Tab. 5-4 verändern.
Kollektortemperatur-Korrektur
Rücklauftemperatur-Korrektur
Speichertemperatur-Korrektur
Vorlauftemperatur-Korrektur
Durchfluss-Korrektur
Tab. 5-4

5.3.9 Brennersperrkontakt

Dieser Kontakt steuert einen externen Wärmeerzeuger so, dass der Speicher unter günstigen Witterungsvoraussetzungen nicht
durch den externen Wärmeerzeuger aufgeheizt wird. Dazu wird das als Zubehör angebotene Anschlusskabel (
benötigt. Erreicht die Solaris-Anlage eine vom Heizungsfachmann einstellbare Momentanleistung (Menüpfad: "Auswahl 1/2" ->
"Parameterauswahl" -> "Betriebsparameter "P min"") oder ist der Speicher auf eine vom Heizungsfachmann einstellbare
Mindest-Speichertemperatur (Betriebsparameter "TS min" siehe Tab. 5-5) aufgeheizt, wird über einen Kontakt z. B. der Brenner
stromlos geschaltet. Die Einstellung des Brennersperrkontaktes ist in Bild 5-6 beschrieben.
Ab
Erklärung:
Innerhalb der Zeit "VBSK" wurde der Grenzwert "TS min" unter- bzw. überschritten. Der Brennersperrkontakt wurde aber nicht sofort aktiviert,
sondern erst nach Unter- bzw. Überschreitung des Grenzwertes "TS min" und nach Ablauf der eingestellten Zeit "VSBK"

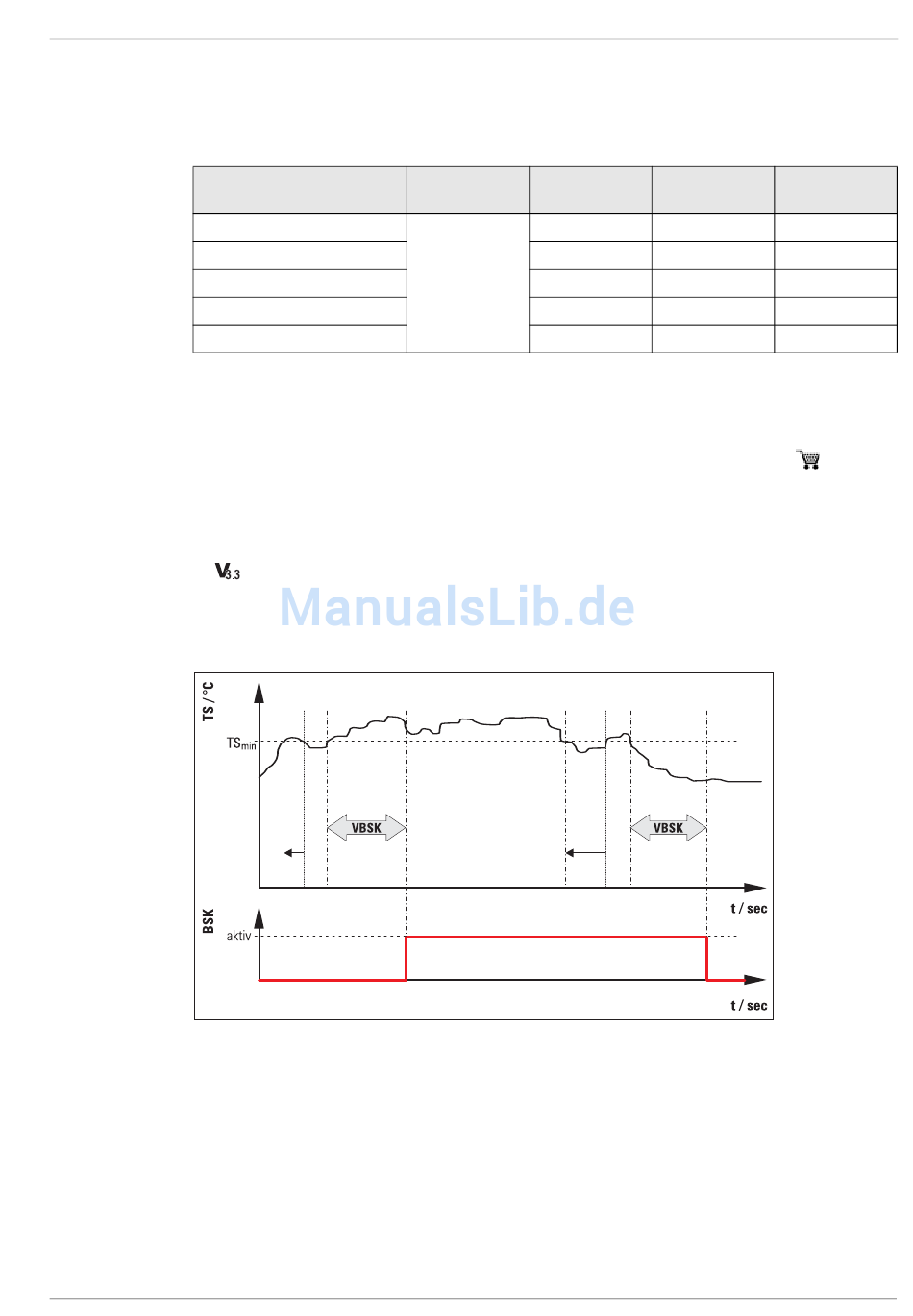

Bild 5-7
FA ROTEX Solaris - 06/2009
Bezeichnung Zugriffs-Ebene
Korrekturwerte
Durch den Parameter "VBSK" ist es möglich eine Verzögerung des Schaltzeitpunktes für den Brennersperr-
kontakt einzustellen. Der Brennersperrkontakt schaltet erst nach Ablauf der eingestellten Verzögerungszeit bei
überschreiten der Mindest-Speichertemperatur "TS min" oder bei überschreiten der eingestellten Mindest-
Momentanleistung für Brennerstop "P min" (Beispiel siehe Bild 5-7).
Beispiel: Funktion der Verzögerungszeit beim Auslösen des Brennersperrkontaktes
Mess-/Einstell-
/Wertebereich
-9 bis +9
-9 bis +9
Fachmann -9 bis +9
-9 bis +9
-2 bis +2
5 x Regelung - Bedienung
Werkswert Schrittweite
0 K
0 K
0 K
0 K
0 l/min 1 l/min
16 41 10)
1 K
1 K
1 K
1 K
