3 x Montage
3. Sanicube Speicher ausrichten. Der Abstand (Mitte Speicher) muss 830 mm betragen. Hierbei auch den empfohlenen
Wandabstand von 200 mm beachten.
4. Vorbereiten des Speicheranschlusswinkels an der RPS3. Dazu auf der Erweiterungsseite den Haltebügel entfernen und je
nach bisherigem Aufbau den Kugelhahn oder den Blindstopfen entfernen (siehe Abschnitt 3.4.1, ab Arbeitsschritt 3).
5. Das entfernte Teil auf die von ROTEX vormontierte Rücklaufverbindungsleitung am zweiten Speicheranschlusswinkel
montieren.
6. Die so komplettierte Rücklaufleitung auf den freien Abgang des Speicheranschlusswinkels stecken (Seite mit dem freien
Steckfitting, Ø 28).
7. Rücklaufleitung an den Rücklaufanschluss des zweiten Speichers mittels Überwurfmutter befestigen. Vorher die
mitgelieferte Flachdichtung in die Überwurfmutter einlegen.
8. Unteren Verschlussdeckel der entsprechenden Seite an der RPS3-Abdeckhaube entfernen.
9. Abdeckhaube an den Speicherbehälter anbringen.
10. Solar-Vorlaufanschlüsse mit je einem FlowGuard (optional) montieren (siehe Abschnitt 3.4.2).
11. An das Verbindungs-T-Stück die Vorlauf-Verbindungsleitungen mit Flachdichtung versehen, (links/rechts) montieren.
12. Flachdichtung an beide FlowGuard auflegen und mittels Überwurfmutter beide FlowGuard an der Vorlaufverbindungsleitung
befestigen.
13. Dichtung auf das Verbindungs-T-Stück legen und Doppelüberwurfmutter (1") aufschrauben.
14. Dichtung in Doppelüberwurfmutter (1") einlegen.
15. FlowSensor in Doppelüberwurfmutter (1") einschrauben (siehe Abschnitt 3.4.2).

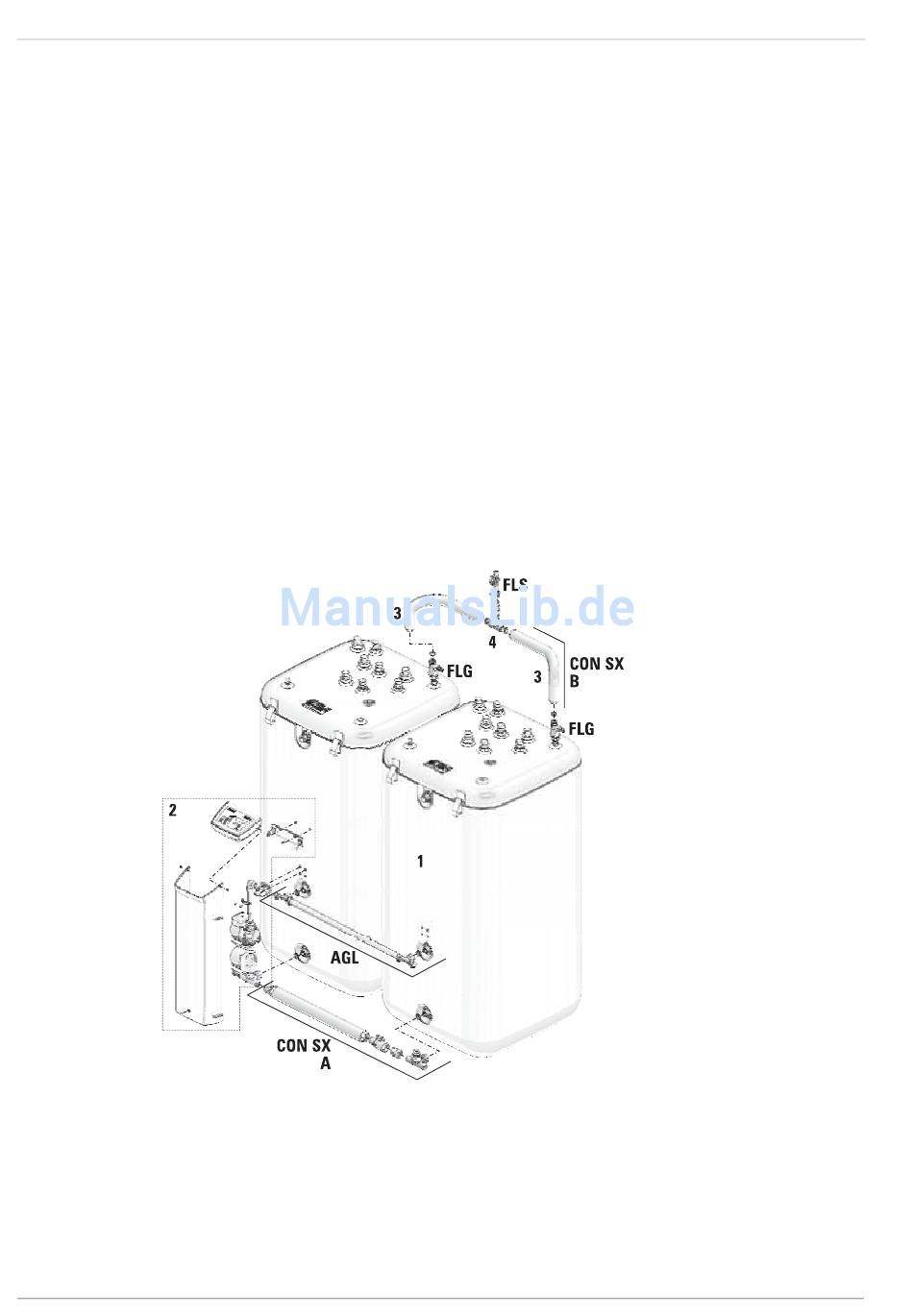

Bild 3-41 Montage der Speicherverbindung
22
1 ROTEX Sanicube Solaris
2 Regelungs- und Pumpeneinheit RPS3
3 Solaris Vorlauf-Verteilerleitung
4 Verbindungs-T-Stück
AGL Ausgleichsleitung
CON SX A
Speichererweiterungsset (unten)
CON SX B
Speichererweiterungsset (oben)
FLS FlowSensor
FLG FlowGuard
FA ROTEX Solaris - 06/2009
