2.3.4 Sonstiges Montagezubehör
Kollektormontageschienen FIX
FIX-100 (
– zwei Montageschienen für einen V21A Kollektor
FIX-130 (
– zwei Montageschienen für einen V26A Kollektor
FIX-200 (
– zwei Montageschienen für einen H26A Kollektor oder zwei
V21A Kollektoren
FIX-260 (
– zwei Montageschienen für zwei V26A Kollektoren
Profilverbinder FIX-VB
FIX-VB (
Zum Verbund der Montageprofilschienen:
– Verbindungsblech (2x)
– Innensechskantschlüssel
– Fixierschrauben (4x)
Flachkollektor V21A, V26A und H26A
Kollektor V21A (
– H x B x T: 2000 x 1006 x 95 mm, Gewicht: ca. 34 kg
Kollektor V26A (
– H x B x T: 2000 x 1300 x 95 mm, Gewicht: ca. 41 kg
Kollektor H26A (
– H x B x T: 1300 x 2000 x 95 mm, Gewicht: ca. 44 kg
Kollektorverbindungspaket CON V
CON V (
Zur anschlussfertigen Verbindung eines weiteren Kollektors
(inkl. Montagematerial zur Befestigung von zwei Kollektoren).
Aufdachmontagepaket für einen Kollektor FIX-AD
FIX-AD (
– Dachhaken (4x)
– Holzschrauben (8x, Ø 8 x 6 mm)
FIX-ADS (
– Dachhaken (4x)
FA ROTEX Solaris - 06/2009
16 42 24)
16 42 25)
16 42 26)
16 42 27)
16 42 22)
16 43 06)
16 43 04)
16 43 05)
16 42 13)
16 47 00)
16 47 23)

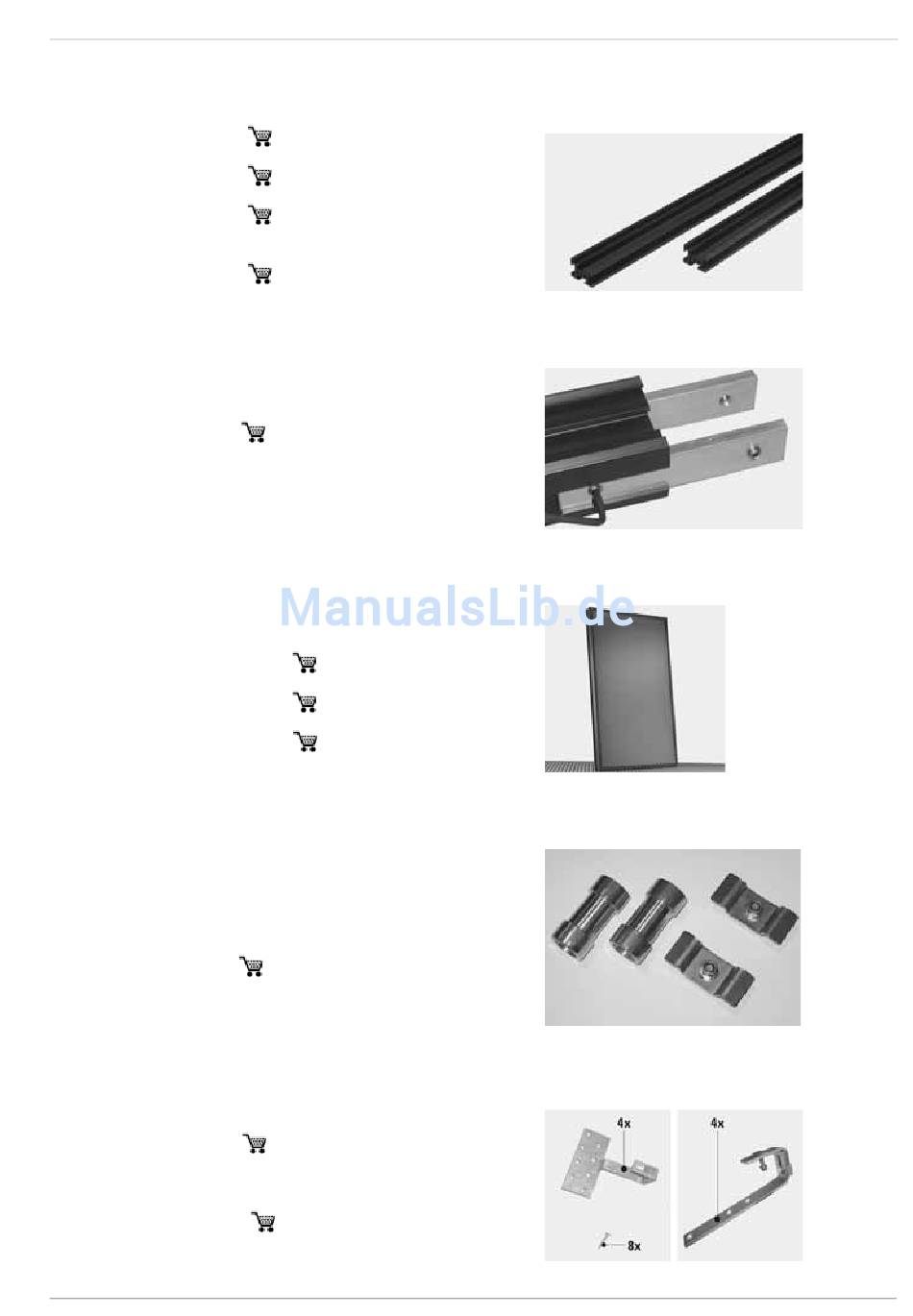

2 x Produktbeschreibung
Bild 2-9 FIX
Bild 2-10 FIX-VB
Bild 2-11 Flachkollektor (dargestellt V26A)
Bild 2-12 CON V
Bild 2-13 FIX-AD Bild 2-14 FIX-ADS
11
