3 x Montage

3.4.5 Haube anbringen

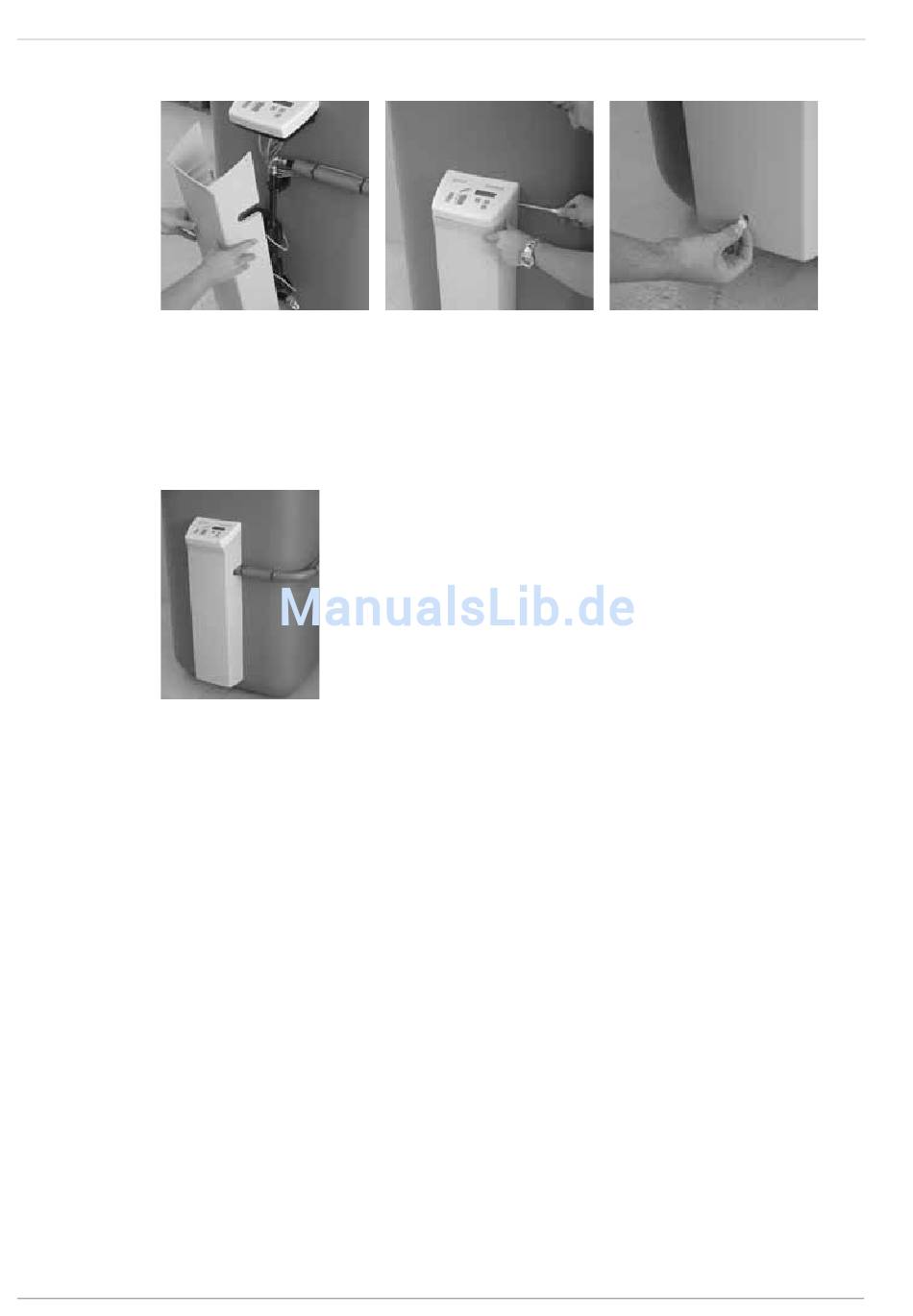

Bild 3-36 Arbeitsschritt 1
1. Haube aufschieben und ausrichten. Dabei die Haube so unter das Steuerungsgehäuse schieben, dass sich eine gleichmäßige
Fuge ringsum die Steuerung ergibt.
2. Haube an beiden Seiten mittels Senkkopfschraube mit dem Steuerungsgehäuse verschrauben.
3. Haube mit dem darunterliegenden Speicheranschlusswinkel befestigen. Dazu die Befestigungsschraube in der Vertiefung im
unteren Teil der Gehäusefrontseite vorsichtig einschrauben und anschließend die Abdeckkappe aufstecken.
Bild 3-39 Zusammengebaute RPS3
20
Bild 3-37 Arbeitsschritt 2 Bild 3-38 Arbeitsschritt 3
FA ROTEX Solaris - 06/2009
