Produktbeschreibung; Aufbau Und Bestandteile Der Solaris Anlage - Rotex Solaris Bedienungs- Und Installationsanleitung

2.1

Aufbau und Bestandteile der Solaris Anlage

2

Produktbeschreibung

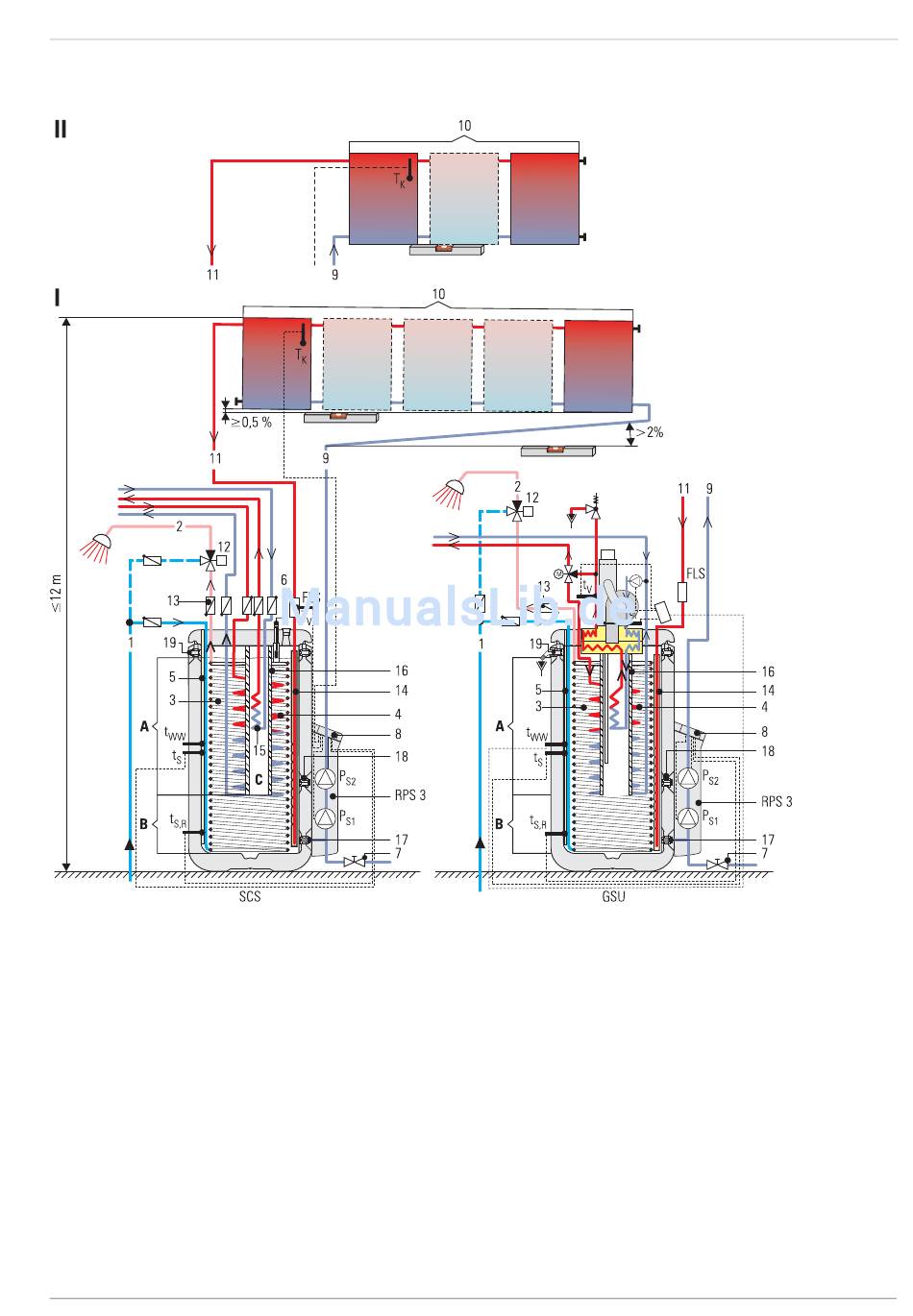

Bild 2-1 Standardaufbau einer ROTEX Solaris Anlage (der wechselseitige Anschluss wird von ROTEX empfohlen)
1 Kaltwasser Anschlussleitung
2 Trinkwasser (warm) Verteilleitung
3 Edelstahl-Wellrohr Wärmetauscher für Trinkwasser (warm)
4 Edelstahl-Wellrohr Wärmetauscher zum Wärmeerzeuger (Speicherladung)
5 Tauchhülse für Speichertemperaturfühler
6 Füllstandsanzeiger
7 Füll- und Entleerhahn
8 Solaris R3 Differenztemperatur-Regelung
9 Solar Rücklaufleitung (unten am Kollektor/VA 18 Solar)
10 Solaris Kollektorfeld
11 Solar Vorlaufleitung (oben am Kollektor/VA 15 Solar)
12 Thermisches Mischventil (Verbrühungsschutz bauseits)
13 Schwerkraftbremse
14 Solaris Vorlauf Schichtungsrohr
15 Edelstahl-Wellrohr Wärmetauscher zur Heizungsunterstützung
16 Wärmedämmhülle für Edelstahl-Wellrohr Wärmetauscher zur
Heizungsunterstützung
17 Anschluss Solaris Rücklauf
FA ROTEX Solaris - 06/2009
18 Tauchhülse für Solaris Rücklauftemperaturfühler
19 Anschluss Ausgleichsleitung (mit Ventileinsatz) für Speichererweiterung
20 Anschluss Sicherheitsüberlauf
I Wechselseitiger Anschluss für 2 bis 5 Kollektoren
II Gleichseitiger Anschluss für 2, max. für 3 Kollektoren (nicht für Indach)
A Brauchwasserzone
B Solarzone
C Heizungsunterstützungszone
TR Solaris Rücklauftemperaturfühler
TS Solaris Speichertemperaturfühler
TK Solaris Kollektortemperaturfühler
TV Solaris Vorlauftemperaturfühler
RPS3 Regelungs- und Pumpeneinheit
FLS Solaris FlowSensor (Durchflussmessung) oder Solaris FlowGuard
(Durchflusseinstellung)
PS1 Solaris Betriebspumpe
PS2 Druckerhöhungspumpe
2 x Produktbeschreibung
7
