3.2 Kurzbeschreibung
Die ROTEX Solaranlage ist ein thermisches Solarsystem zur
Warmwassererzeugung und Heizungsunterstützung.
Das drucklose System (DrainBack) darf nur mit der
Regelungs- und Pumpeneinheit RPS4 (für Großanla-
gen RPS3 25M) verwendet werden.
Voraussetzung für den störungsfreien Betrieb im DrainBack-
System ist, dass die Verbindungsleitungen mit durchgehendem
Gefälle (mindestens 2 %) verlegt, sowie die Kollektorunter-
kanten bei wechselseitigem Anschluss mit stetigem Gefälle zum
Rücklaufanschluss bzw. bei gleichseitigem Anschluss waage-
recht montiert sind.
Betriebsweise
Die Hochleistungs-Flachkollektoren Solaris V21P, V26P und
H26P wandeln mit hohem Wirkungsgrad die Sonnenstrahlung in
Wärme um. Wärmeträgermedium ist das Wasser, mit dem der
Speicherbehälter gemäß der zugehörigen Installationsanleitung
befüllt wird.
Erreichen die Kollektoren ein nutzbares Temperaturniveau, wird
das drucklos im Speicher befindliche Pufferwasser direkt durch
die Kollektoren gepumpt. Anderenfalls schaltet die Förderpumpe
ab und das System entleert sich automatisch. Diese Betriebs-
weise hat mehrere Vorteile:
– Hohe Betriebssicherheit, da ohne schadens- oder störemp-
findliche Bauteile (wie z. B. Ausdehnungsgefäß, Sicherheits-
ventil, Entlüftungsventile)
– Gute Wärmeübertragung und Wärmespeicherkapazität
(arbeitet ohne Frostschutzmittel)
– Geringer Wartungsaufwand
– Frostsicherheit
– Kein zusätzlicher Solar-Wärmetauscher erforderlich
– Keine Stagnationsprobleme
Modularer Aufbau
Die Anlage besteht aus mehreren, weitgehend vormontierten
Komponenten. Stecktechnik und ein hoher Vorfertigungsgrad er-
möglichen eine schnelle und einfache System-Montage.
Speicherbehälter
Als Speicherbehälter für die ROTEX Solaranlage können
verwendet werden:
– ROTEX Sanicube Solaris (SCS): Hochwärmegedämmter,
druckloser Solar-Schichtspeicher (mit Anschlussmöglichkeit
eines ROTEX Brennwertkessels).
– ROTEX HybridCube (HYC): Hochwärmegedämmter, druck-
loser Solar-Schichtspeicher (mit Anschlussmöglichkeit einer
ROTEX Luft-Wasser-Wärmepumpe).
– ROTEX GCU compact: Solar-Schichtspeicher mit integrier-
tem Gas-Brennwertkessel.
– ROTEX HPSU compact: Solar-Schichtspeicher mit integrier-
tem Innengerät einer Luft-Wasser-Wärmepumpe.
Aufbau, Funktionsweise, Inbetriebnahme und Betrieb
der Speicherbehälter und weiterer, nicht in Kap 3.3 auf-
geführter Solaris-Komponenten sind in dieser Anleitung
nicht beschrieben. Detaillierte Informationen zu diesen
Komponenten finden Sie in den zugehörigen Betriebs- und Ins-
tallationsanleitungen.
Die in dieser Anleitung aufgeführten Handlungsanweisungen
und Beschreibungen gelten grundsätzlich für alle bei dieser So-
laranlage verwendbaren ROTEX Speicherbehälter, auch wenn
zu Darstellungszwecken nur ein Typ (z. B. SCS) beschrieben
wird. Bei Abweichungen zu anderen Speicherbehältern wird ge-
sondert darauf hingewiesen.
FA ROTEX Solaris DrainBack - 09/2016
3
x
Produktbeschreibung
Elektronische Regelung
Die vollelektronische ROTEX Solaris R4-Regelung sorgt für eine
optimale Solarwärmenutzung (Warmwassererwärmung, Hei-
zungsunterstützung) und die Einhaltung aller betrieblichen Si-
cherheitsaspekte. Die für einen komfortablen Betrieb erforder-
lichen Parameter sind bereits ab Werk voreingestellt.
3.3 Systemkomponenten für drucklose
Systeme
3.3.1 Systemkomponenten für alle Systeme
Hochleistungs-Flachkollektoren
V21P (
16 20 12)
H x B x T: 2000 x 1006 x 85 mm, Gewicht: ca. 35 kg
V26P (
16 20 10)
H x B x T: 2000 x 1300 x 85 mm, Gewicht: ca. 42 kg
H26P (
16 20 11)
H x B x T: 1300 x 2000 x 85 mm, Gewicht: ca. 42 kg
B
H
V21P
V26P
T
1a
Hochleistungs-Flachkollektor V21P / V26P
1b
Hochleistungs-Flachkollektor H26P

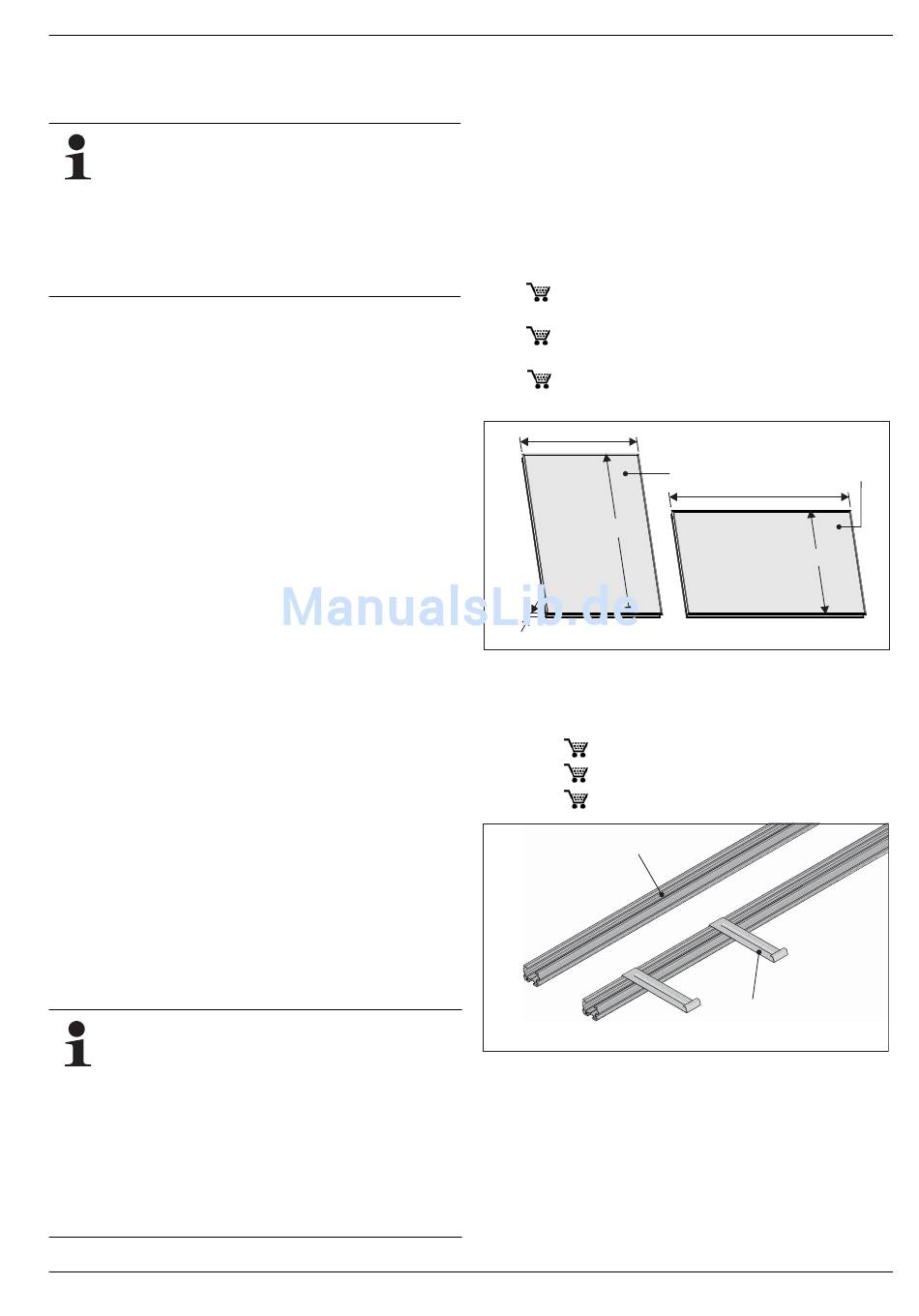

Bild 3-2
Flachkollektor
Kollektormontageschienen FIX-MP
FIX-MP100 (
16 20 66) für einen V21P Flachkollektor
FIX-MP130 (
16 20 67) für einen V26P Flachkollektor
FIX-MP200 (
16 20 68) für einen H26P Flachkollektor
2a (2x)
2a
Montageprofilschiene
2b
Kollektorsicherungshaken
Bild 3-3
FIX-MP
1a
B
H
H26P
2b (2x)
1b
7
