Für den Fachbetrieb

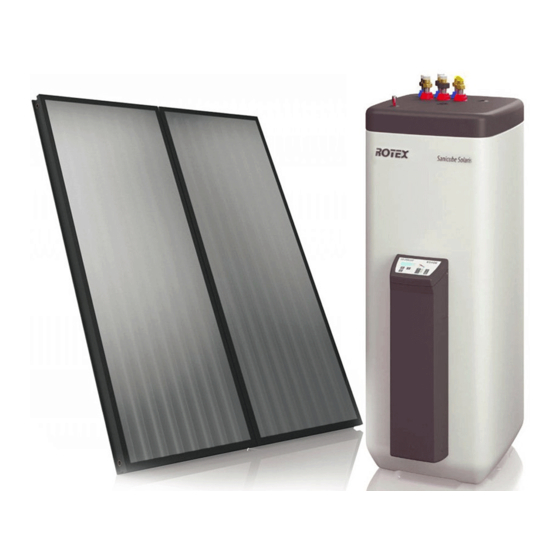

ROTEX Solaris
Solarsystem
Regelungs- und Pumpeneinheit RPS3
Installations- und
Bedienungsanleitung
Gültig für folgende Bestandteile
ROTEX Solaris Geräteversion ab 3.0
Solaris R3 Differenztemperaturregelung
Sanicube Solaris Speicher
Herstell-Nummer
Kunde
DE, AT, CH
Ausgabe 08/2007
S a
n i c
S o
u b
l a r
e
i s

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rotex Solaris RPS3

Inhaltszusammenfassung für Rotex Solaris RPS3

  • Seite 1 Für den Fachbetrieb n i c l a r ROTEX Solaris Solarsystem Regelungs- und Pumpeneinheit RPS3 Installations- und Bedienungsanleitung DE, AT, CH Gültig für folgende Bestandteile ROTEX Solaris Geräteversion ab 3.0 Ausgabe 08/2007 Solaris R3 Differenztemperaturregelung Sanicube Solaris Speicher Herstell-Nummer Kunde...
