Systemkomponenten

2.3.1 Regelungs- und Pumpeneinheit

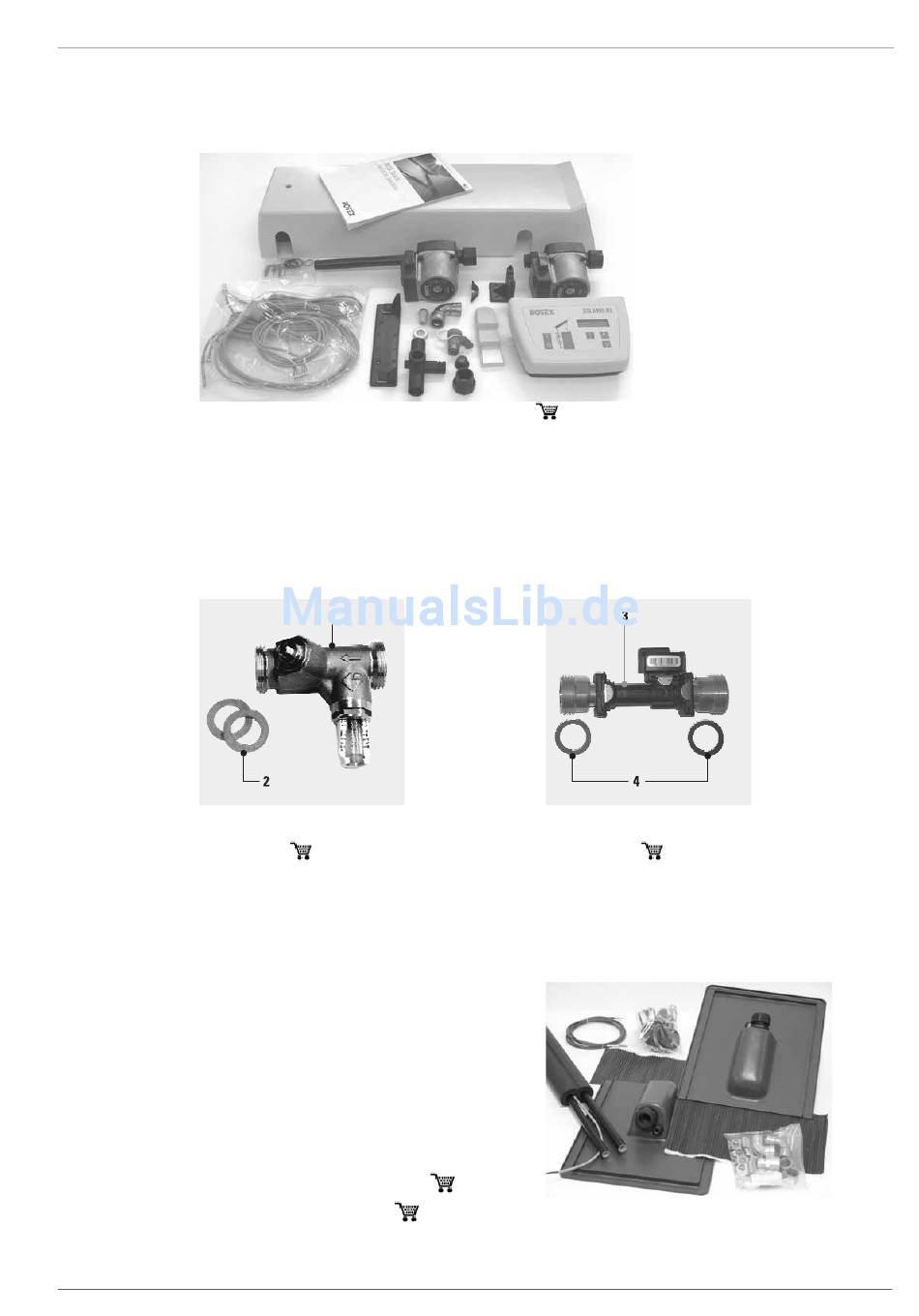

Bild 2-2
1 Abdeckhaube
2 Anschlussverrohrung mit Umwälzpumpe, Druckerhöhungspumpe, Füll- und Entleerhahn
3 ROTEX Solaris R3 Differenztemperatur-Regelung mit Speichertemperaturfühler, Rücklauftemperaturfühler, Anschlusskabel
Kollektortemperaturfühler, Anschlusskabel 230 V-Netzanschluss (3 m)
4 Zubehörtasche (4 Zylinderschrauben, 4 Unterlegscheiben, 3 Sicherungsschrauben)
5 Solaris Dokumentation

2.3.2 Optionale Durchflussmengenregler FlowGuard und Durchflussmengenmesser FlowSensor

Bild 2-3
1 FlowGuard (
2 Dichtung FlowGuard

2.3.3 Verbindungsleitungen

CON A und CON R
Anschlussfertige Verbindungsleitung zwischen Kollektorfeld
und Pumpenstation RPS3, bestehend aus wärmegedämmter
Vor- und Rücklaufleitung mit integriertem Fühlerkabel,
Kollektorfühler PT1000, Montagematerial und Dachdurchfüh-
rungen für wechselseitigen Anschluss.
Verbindungsleitung Anthrazit (CON A) (
Verbindungsleitung Rot (CON R) (
FA ROTEX Solaris - 08/2007
Lieferumfang der Regelungs- und Pumpeneinheit (RPS3) (
Lieferumfang Durchflussmengenregler und Durchflussmengensensor
16 427)
16 42 12)
16 41 06)
3 FlowSensor (
4 Dichtung FlowSensor
16 42 11)
Bild 2-4 CON A und CON R (optional)
2 x Produktbeschreibung
16 41 07)
