3.4.3 Montage Temperaturfühler

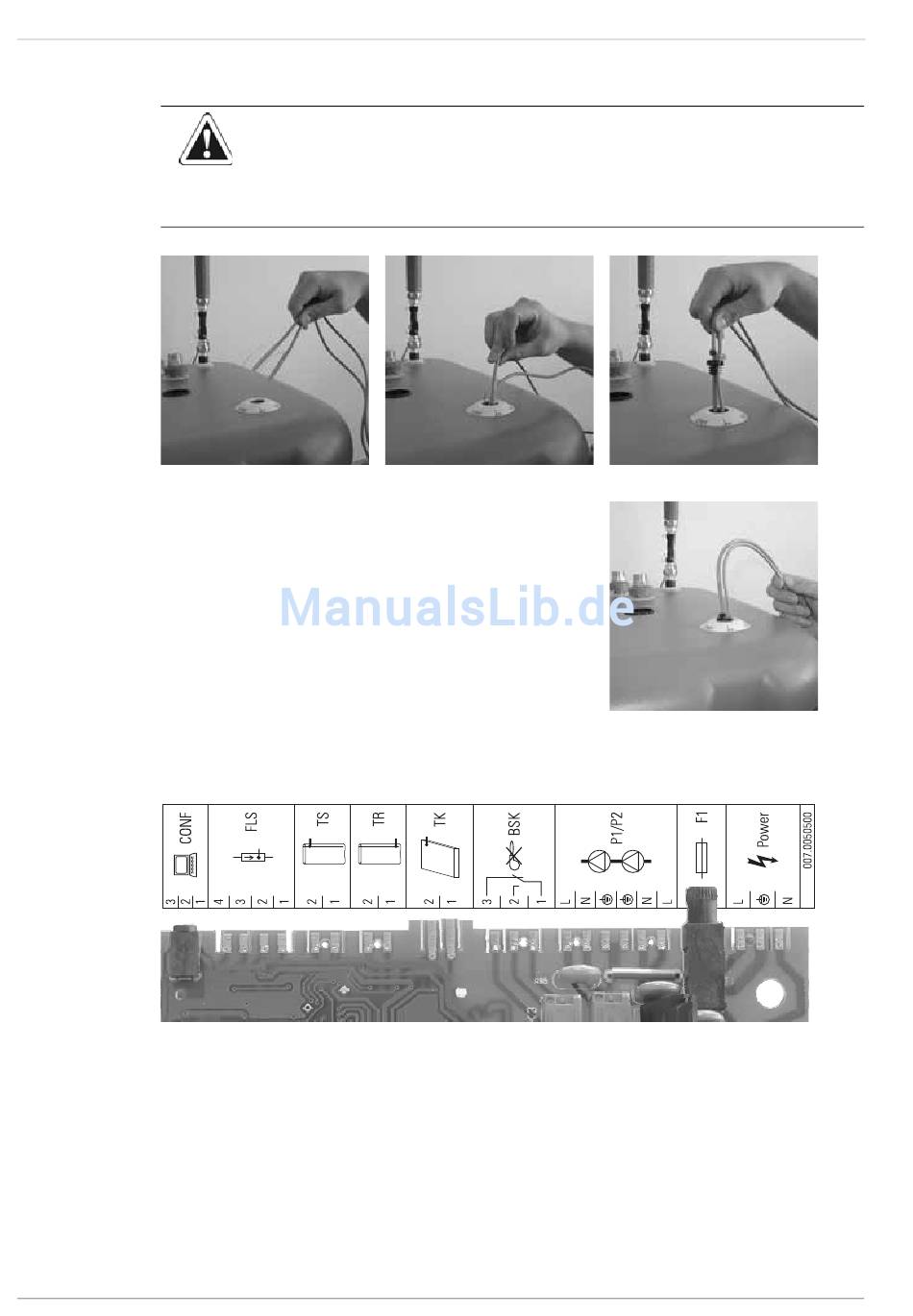

Bild 3-23 Arbeitsschritt 1
1. Anlegefedern an beiden Fühlern (Speichertemperatur- und
2. Rücklauftemperaturfühler im Sondenrohr auf ca. 130 cm Einstecktiefe
3. Speichertemperaturfühler im Sondenrohr auf ca. 70 cm Einstecktiefe
4. Stopfen in das Sondenrohr stecken und Kabel verlegen.

3.4.4 Steuerung vorbereiten und anbringen

CONF
FLS
TS
Bild 3-27 Anschlussbelegung
1. Mitgelieferte Kabel mittels Platinenrandstecker an der Rückseite der Steuerung befestigen. Die Stecker sind
verwechslungssicher codiert. Im Deckel der Steuerung ist die Anschlussbelegung dargestellt.
2. Damit eine Zugentlastung sichergestellt wird, sind alle Kabel durch das Labyrinth zu legen (siehe Bild 3-29).
3. Den 2-poligen Platinenrandstecker mit der beim Vorlauf eingezogenen Fühlerleitung verschrauben und an die Steuerung
aufstecken.
18
VORSICHT!
Der Speichertemperaturfühler der Kesselregelung darf keinesfalls tiefer als 75 cm in die Fühlertauchhülse ein-
geführt werden. Ein zu tief eingeführter Speichertemperaturfühler kann zu einer Überhitzung der Warmwasser-
zone führen. Die Kesselregelung kann den Abschluss der Speicherladung nicht mehr feststellen und schaltet
nicht mehr auf den Heizbetrieb zurück.
Rücklauftemperaturfühler sowie Speichertemperaturfühler der
Kesselregelung) umbiegen und ins Sondenrohr einführen.
(Kabelbinder) ausrichten.
(Kabelbinder) ausrichten.
Programmierbuchse
FlowSensor
Speichertemperaturfühler
Bild 3-24 Arbeitsschritt 2 + 3
TR Rücklauftemperaturfühler
TK Kollektortemperaturfühler
BSK Brennersperrkontakt
Bild 3-25 Arbeitsschritt 2 + 3
Bild 3-26 Arbeitsschritt 4
P1/P2 Betriebs- und Boosterpumpe
F1 Sicherung
Power Netzzuleitung
