4 x Parametereinstellungen
[6] - Hysterese (DT) für Warmwasserheizung
Die Parametereinstellungen [6-XX] bestimmen die Grenztemperaturen, bei denen die Erwärmung des Warmwassers durch die
Wärmepumpe gestartet und gestoppt wird (EIN-Temperatur und AUS-Temperatur der Wärmepumpe).
Wenn die Warmwassertemperatur unter die EIN-Temperatur der Wärmepumpe sinkt (T
Warmwassers durch die Wärmepumpe gestartet.
Sobald die Warmwassertemperatur die AUS-Temperatur der Wärmepumpe (T
wird die Erwärmung des Warmwassers durch die Wärmepumpe gestoppt (Schalten der Umschalteinheit zur Raumheizung oder
Abschaltung des Heizbetriebes der Wärmepumpe).
Folgende Einstellmöglichkeiten stehen zur Verfügung:
– [6-00] Start: Temperaturunterschied, welcher die EIN-Temperatur der Wärmepumpe (T
– [6-01] Stopp: Temperaturunterschied, welcher die AUS-Temperatur der Wärmepumpe (T
>

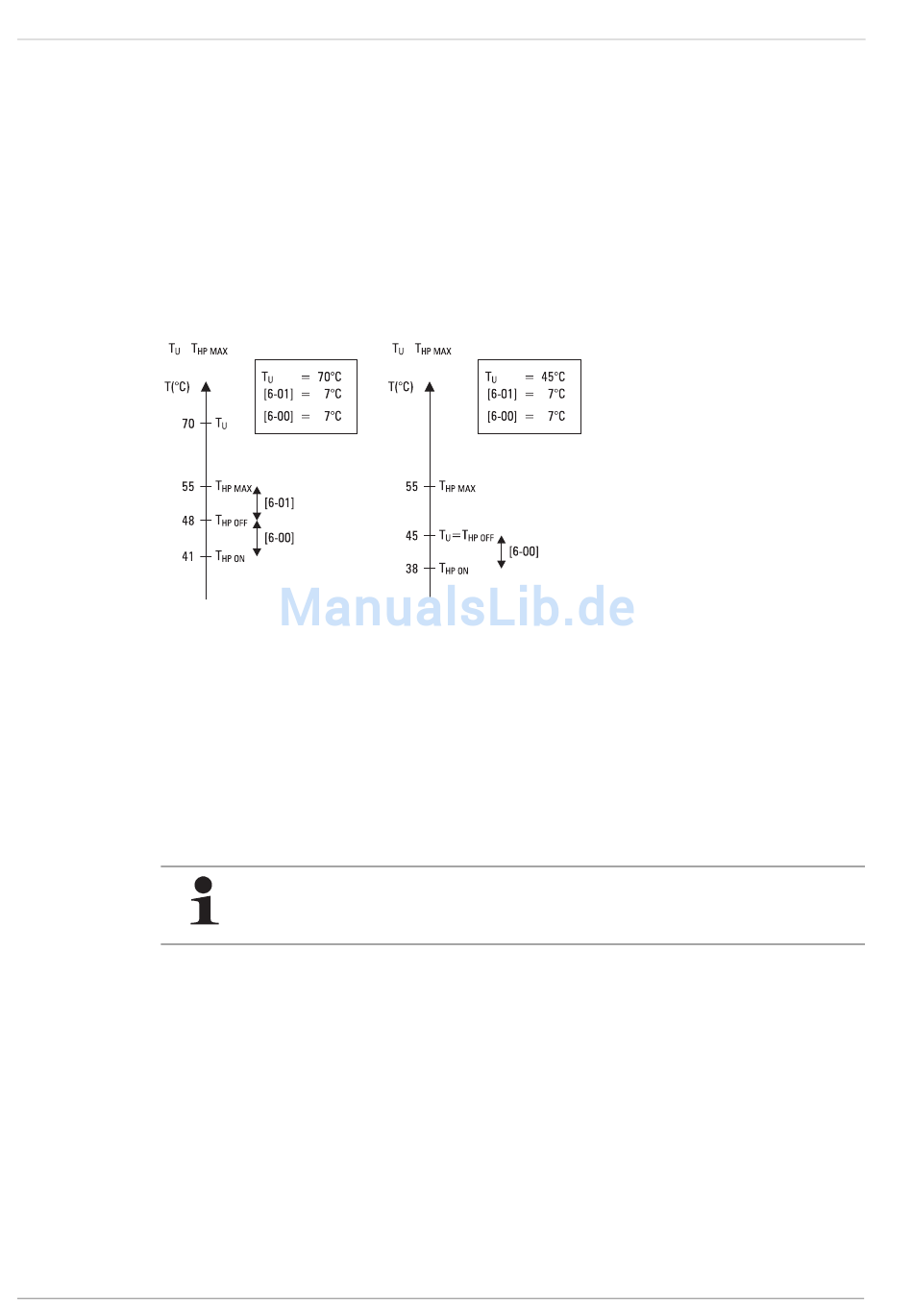

Bild 4-5
[7] - Stufenlänge des Warmwassers
Wenn das Warmwasser erwärmt wird und die Sollwerttemperatur des Warmwassers (wie durch den Benutzer eingestellt) erreicht
wurde, erwärmt bei eingebautem Backup-Heater (BUH) und Booster-Anforderung, dieser das Warmwasser weiter auf eine Tempe-
ratur, die einige Grad über der Sollwerttemperatur liegt (AUS-Temperatur der Booster-Anforderung T
Grade werden in der Parametereinstellung der Stufenlänge des Warmwassers festgelegt. Die korrekte Einstellung verhindert das
wiederholte Ein- und Ausschalten (takten) des Backup-Heaters (BUH) während der Erhaltung der Sollwerttemperatur des
Warmwassers.
Der Backup-Heater (BUH) schaltet sich infolge einer Booster-Anforderung wieder ein, wenn die Warmwassertemperatur 2 °C
(fester Wert) unter die AUS-Temperatur der Booster-Anforderung (T
Folgende Einstellmöglichkeiten stehen zur Verfügung:
– [7-00] Stufenlänge des Warmwassers: Temperaturunterschied über der Sollwerttemperatur des Warmwassers, bevor der
Backup-Heater (BUH) aufgrund einer nicht mehr vorhandenen Booster-Anforderung ausgeschaltet wird.
40
Darstellung der Regelung für die Warmwasserheizung durch die
Wärmepumpe
Wenn die im Backup-Heater (BUH) integrierte Temperatursteuerung den Backup-Heater (BUH) ausschaltet, funk-
tioniert die Regelung durch die HPSU compact nur, wenn diese Temperatursteuerung wieder den Backup-Heater
(BUH) eingeschaltet hat.
<
) sinkt.
BOH OFF
), wird die Erwärmung des
HP ON
) oder die Sollwerttemperatur (TU) erreicht,
HP OFF
) bestimmt.
HP ON
) bestimmt.
HP OFF
T Warmwassertemperatur
T
HP MAX
Maximale Wassertemperatur der Wärmepumpe
am Temperaturfühler im Warmwasserspeicher
(55°C)
T
HP OFF
AUS-Temperatur der Wärmepumpe
T
HP ON
EIN-Temperatur der Wärmepumpe
T Sollwerttemperatur für Warmwasser (wie an
U
der Hauptregelung (HPR1) eingestellt)
). Diese zusätzlichen
BOH OFF
