5.3.8 Korrekturwerte für Messstellen
Weicht der Messwert eines Fühlers vom realen Wert ab, kann er über einen Korrekturwert ausgeglichen werden.
• Über den Menüpfad: "Auswahl 2/2" -> "System" -> "Korrekturwerte" den Korrekturparameter (siehe Bild 5-9) anwählen
und Werte entsprechend Tab. 5-4 verändern.
Kollektortemperatur-Korrektur
Rücklauftemperatur-Korrektur
Speichertemperatur-Korrektur
Vorlauftemperatur-Korrektur
Durchfluss-Korrektur
Tab. 5-4

5.3.9 Brennersperrkontakt

Dieser Kontakt steuert einen externen Wärmeerzeuger so, dass der Speicher unter günstigen Witterungsvoraussetzungen nicht
durch den externen Wärmeerzeuger aufgeheizt wird. Dazu wird das als Zubehör angebotene Anschlusskabel (
benötigt. Erreicht die Solaranlage eine vom Heizungsfachmann einstellbare Momentanleistung (Menüpfad: "Auswahl 1/2" ->
"Parameterauswahl" -> "Betriebsparameter "P min"") oder ist der Speicher auf eine vom Heizungsfachmann einstellbare
Mindest-Speichertemperatur (Betriebsparameter "TS min" siehe Tab. ) aufgeheizt, wird über einen Kontakt z. B. der Brenner
stromlos geschaltet. Die Einstellung des Brennersperrkontaktes ist in Bild 5-9 beschrieben.
Durch den Parameter "VBSK" ist es möglich, eine Verzögerung des Schaltzeitpunktes für den Brennersperrkontakt einzustellen.
Der Brennersperrkontakt schaltet erst nach Ablauf der eingestellten Verzögerungszeit bei Überschreiten der Mindest-Speicher-
temperatur "TS min" oder bei Überschreiten der eingestellten Mindest-Momentanleistung für Brennerstop "P min" (Beispiel siehe
Bild 5-10).
Erklärung:
Innerhalb der Zeit "VBSK" wurde der Grenzwert "TS min" unter- bzw. überschritten. Der Brennersperrkontakt wurde aber nicht sofort aktiviert,

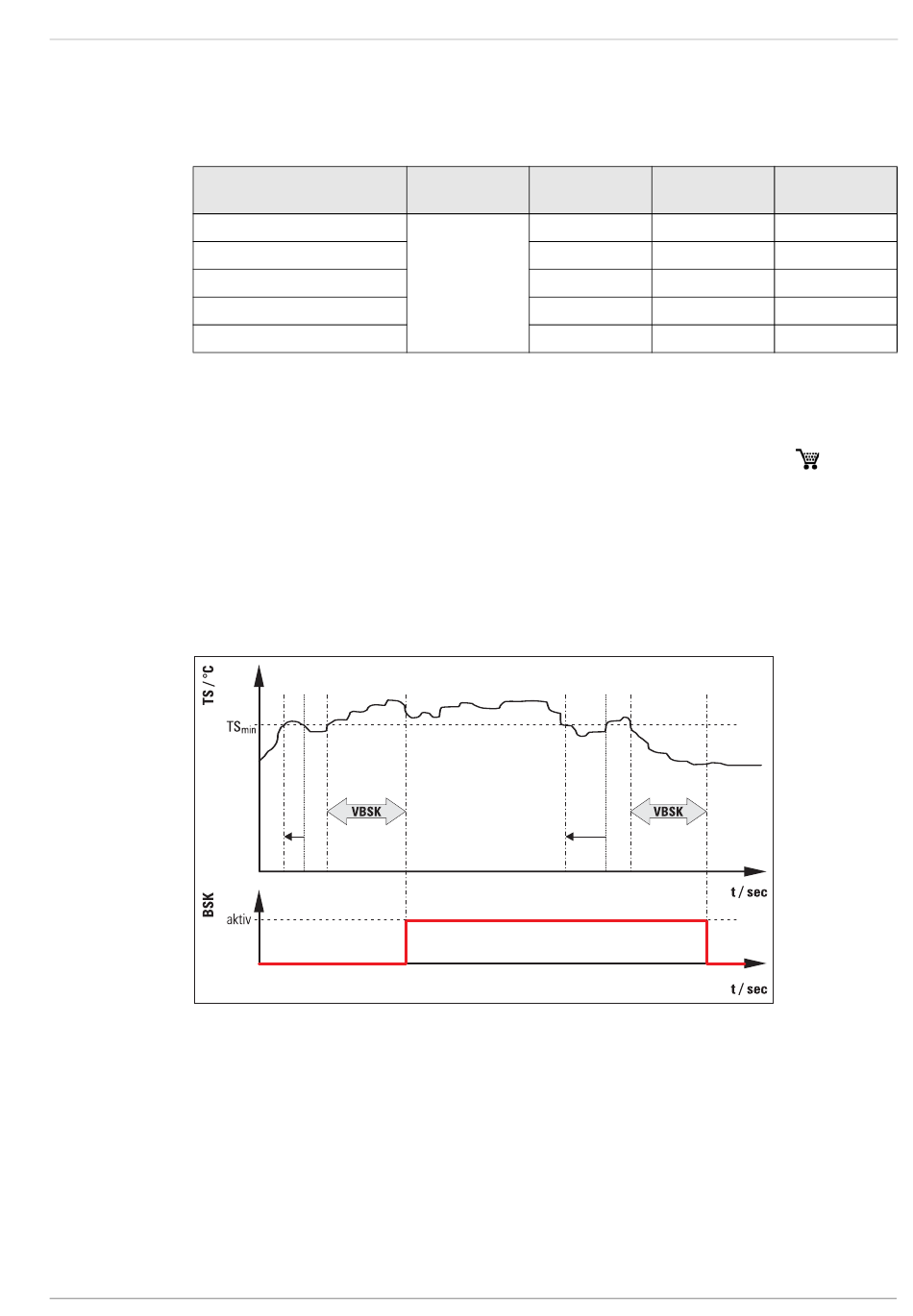

Bild 5-10 Beispiel: Funktion der Verzögerungszeit beim Auslösen des Brennersperrkontaktes
FA ROTEX Solaris RPS3 P2 - 06/2012
Bezeichnung
Korrekturwerte
sondern erst nach Unter- bzw. Überschreitung des Grenzwertes "TS min" und nach Ablauf der eingestellten Zeit "VSBK"
Zugriffs-Ebene Mess-/Einstell-/Wer-
tebereich
-9 bis +9
-9 bis +9
Fachmann -9 bis +9
-9 bis +9
-2 bis +2
5 x Bedienung
Werkswert Schrittweite
0 K 1 K
0 K 1 K
0 K 1 K
0 K 1 K
0 l/min 1 l/min
16 41 10)
